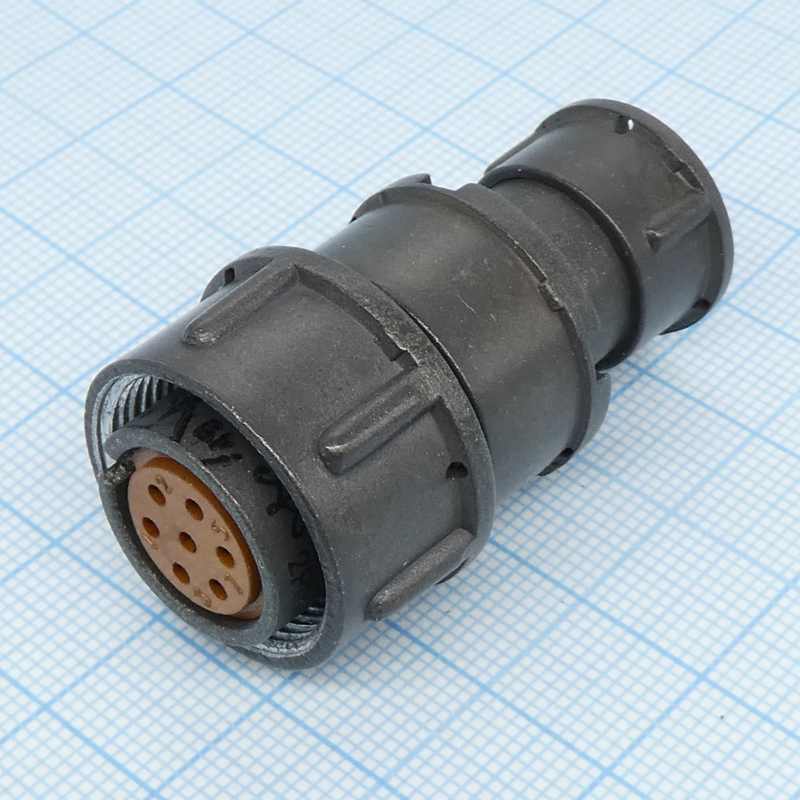

2РМТ18КПЭ — это цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения из серии 2РМТ. Он предназначен для надежного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц, часто используется в промышленных и специальных системах.

Основные характеристики

Соединитель имеет условный размер корпуса 18 мм и кабельный вид исполнения (К) с прямым патрубком (П) для экранированного кабеля (Э). Максимальное рабочее напряжение достигает 560–700 В, сопротивление изоляции — не менее 1000–5000 МОм, а электрическая прочность — до 2300 В (ампл.).

Токовая нагрузка на одиночный контакт — от 4 до 36 А, суммарная на соединитель — от 27 до 260 А. Рабочий температурный диапазон — от -60 до +100 °С, минимальная наработка — 1000–5000 часов, срок сохраняемости — 15–25 лет.

Расшифровка обозначения

• 2РМТ — тип: негерметичный цилиндрический соединитель.

• 18 — размер корпуса.

• К — кабельный корпус.

• П — прямой патрубок.

• Э — экранированный.

• Цифры (например, 7) — количество контактов.

• Буквы (Г/Ш, В) — тип (розетка/вилка), покрытие контактов (серебро/золото).

Устойчивость к воздействиям

Соединители выдерживают вибрацию (до 170 дБ, 50–10000 Гц), механические удары (до 5000 м/с²), линейное ускорение до 2000 м/с² и экстремальные давления (от 10⁻¹² до 5·10⁵ Па). Сочленение резьбовое с усилием до 540 Н, число операций — 500.

Применение

Используется во всеклиматическом исполнении для блочных или кабельных монтажей в оборудовании, где требуется надежность при пайке или объемном монтаже. Состоит из вилки и розетки, поляризация — одношпоночная.
