2РМТ18К7Ш1В1В Исеть

Цена:

1150 ₽

Производитель: Исеть

Технические характеристики

Разъём 2РМТ18К7Ш1В1В («Исеть») относится к серии низкочастотных цилиндрических соединителей типа 2РМТ, предназначенных для внутреннего монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Это вилка (или розетка, в зависимости от модификации), рассчитанная на 7 контактов, с резьбовой фиксацией и всеклиматическим исполнением.

Количество контактов: 7, контакты извлекаемые, диаметром около 1,0 мм.
Токовая нагрузка: до 7 А на один контакт, суммарно до 40 А на весь соединитель.
Напряжение: максимальное рабочее напряжение порядка 560–700 В (в зависимости от конкретной модификации и режима), испытательное напряжение изоляции около 1850 В в нормальных условиях.
Изоляция и сопротивление: сопротивление изоляции не менее 5000 МОм, ёмкость между контактами — не более 6 пФ.

Соединитель выполнен в негерметичном или негерметичном блочном исполнении, без патрубка или с прямым/угловым вариантом монтажной части. Корпус и изоляторы обычно выполнены из термостойких диэлектриков (например, карболита), обеспечивающих теплостойкость до примерно 100 °C. Контакты имеют серебряное или золотое покрытие, что улучшает контактные свойства и коррозионную стойкость.

2РМТ18К7Ш1В1В применяется в промышленной, военной и транспортной аппаратуре, где требуется надёжное соединение сигнальных и силовых цепей в широком диапазоне температур и влажности. Соединитель подходит для фиксации проводов сечением порядка 0,5 мм², что типично для монтажа внутри блоков и панелей.

Описание

2РМТ18К7Ш1В1В

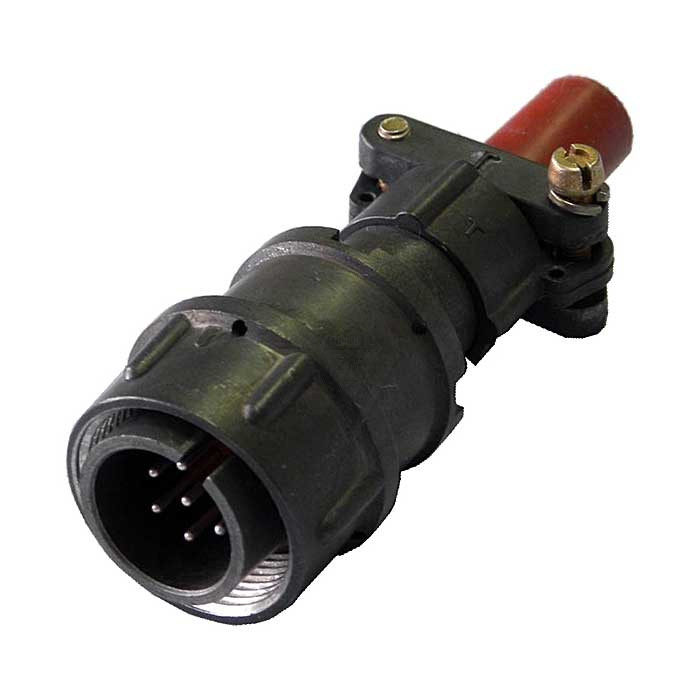

2РМТ18К7Ш1В1В — кабельная вилка для надёжных электрических соединений

2РМТ18К7Ш1В1В — низкочастотный цилиндрический электрический соединитель серии 2РМТ, выполненный в виде кабельной вилки со штыревыми контактами. Разъём предназначен для разъёмного соединения цепей постоянного и переменного тока, включая сигнальные, управляющие и силовые линии в составе промышленной, измерительной, радиотехнической и специальной аппаратуры.

Изделие относится к малогабаритным соединителям с резьбовым сочленением. Такая конструкция обеспечивает механически устойчивое соединение и снижает риск самопроизвольного расстыковывания при вибрациях и внешних механических воздействиях. Серия 2РМТ рассчитана на работу в цепях переменного тока с частотой до 3 МГц.

Расшифровка обозначения

Маркировка 2РМТ18К7Ш1В1В содержит основные сведения о конструкции и исполнении разъёма:

Элемент обозначения	Значение
2РМТ	Цилиндрический низкочастотный тропикоустойчивый соединитель серии 2РМТ
18	Условный размер корпуса 18
К	Кабельное исполнение корпуса
7	Семь контактов
Ш	Вилка со штыревыми контактами
1	Сочетание контактов диаметром 1,0 мм
В	Серебряное покрытие контактов
1	Теплостойкое исполнение с верхней рабочей температурой до +100 °C
В	Всеклиматическое исполнение

Для исполнения 2РМТ18К7Ш1В1В характерна конструкция кабельной вилки без патрубка . Это может быть удобно при ограниченном монтажном пространстве, а также в случаях, когда защита кабельного ввода реализуется отдельным кожухом, уплотнительным элементом или конструкцией оборудования. Указание «кабельная вилка без патрубка» приводится в описании изделия в результатах поиска.

Основные особенности

Разъём рассчитан на формирование многоконтактного электрического интерфейса в компактном корпусе. Семиконтактная компоновка позволяет одновременно передавать питание, дискретные сигналы, цепи управления, обратной связи или измерительные линии — при условии соблюдения электрических ограничений конкретной схемы.

Ключевые особенности 2РМТ18К7Ш1В1В:

7 штыревых контактов диаметром 1,0 мм.
Кабельное исполнение с условным размером корпуса 18.
Резьбовое соединение ответных частей.
Одношпоночная поляризация корпуса, исключающая неправильную ориентацию при сочленении.
Серебряное покрытие контактов для снижения переходного сопротивления и улучшения стабильности контактирования.
Климатическое исполнение, ориентированное на эксплуатацию в разнообразных условиях окружающей среды.
Ресурс до 500 циклов сочленения и расчленения для соединителей серии 2РМТ.

Электрические параметры

Конкретные параметры следует сверять с документацией на применяемую партию и техническими условиями, однако для 7-контактного исполнения серии 2РМТ18 с контактами 1,0 мм обычно указываются следующие ориентиры:

Параметр	Значение
Количество контактов	7
Диаметр контакта	1,0 мм
Рабочее напряжение	до 560 В постоянного или переменного тока
Токовая нагрузка на контакт	до 7 А
Общая токовая нагрузка на соединитель	до 40 А
Сечение присоединяемого проводника	до 0,5 мм²
Сопротивление контакта	не более 0,005 Ом
Сопротивление изоляции при нормальных условиях	не менее 5000 МОм
Верхняя рабочая температура	до +100 °C

Эти значения соответствуют близкому по контактной группе исполнению 2РМТ18 с семью контактами диаметром 1,0 мм; при проектировании необходимо учитывать распределение нагрузки между контактами, фактический нагрев, сечение проводов и условия эксплуатации.

Где применяется 2РМТ18К7Ш1В1В

Разъём 2РМТ18К7Ш1В1В подходит для оборудования, где требуются компактность, механическая прочность и возможность многократного разъёмного подключения. Типовые области использования:

системы промышленной автоматики и управления;
измерительные комплексы и испытательное оборудование;
шкафы управления, пульты и приборные панели;
кабельные сборки для машин, станков и технологических установок;
радиотехнические и электротехнические устройства;
аппаратура, эксплуатируемая в условиях вибраций, перепадов температуры и повышенных требований к надёжности соединений.

Перед монтажом необходимо проверить совместимость вилки с ответной частью: серию соединителя, размер корпуса 18, схему расположения контактов, поляризацию, тип контактов и требуемое покрытие. Нельзя ориентироваться только на число контактов: одинаковое количество выводов не гарантирует электрическую и механическую совместимость разных исполнений.

2РМТ18К7Ш1В1В представляет собой практичное решение для построения надёжного 7-контактного кабельного соединения в низкочастотных цепях. Резьбовая фиксация, серебряные контакты и всеклиматическое исполнение делают этот разъём востребованным компонентом для профессионального электротехнического и промышленного оборудования.
