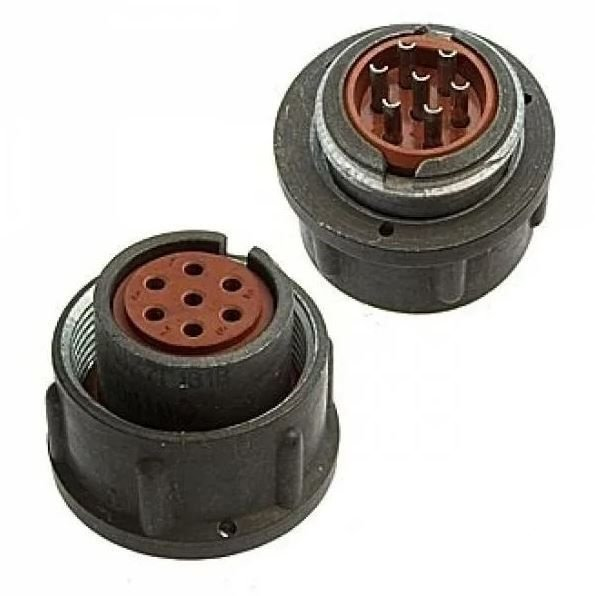

2РМТ18К7Ш1В1В — кабельная вилка для надёжных электрических соединений

2РМТ18К7Ш1В1В — низкочастотный цилиндрический электрический соединитель серии 2РМТ, выполненный в виде кабельной вилки со штыревыми контактами. Разъём предназначен для разъёмного соединения цепей постоянного и переменного тока, включая сигнальные, управляющие и силовые линии в составе промышленной, измерительной, радиотехнической и специальной аппаратуры.

Изделие относится к малогабаритным соединителям с резьбовым сочленением. Такая конструкция обеспечивает механически устойчивое соединение и снижает риск самопроизвольного расстыковывания при вибрациях и внешних механических воздействиях. Серия 2РМТ рассчитана на работу в цепях переменного тока с частотой до 3 МГц.

Расшифровка обозначения

Маркировка 2РМТ18К7Ш1В1В содержит основные сведения о конструкции и исполнении разъёма:

Для исполнения 2РМТ18К7Ш1В1В характерна конструкция кабельной вилки без патрубка . Это может быть удобно при ограниченном монтажном пространстве, а также в случаях, когда защита кабельного ввода реализуется отдельным кожухом, уплотнительным элементом или конструкцией оборудования. Указание «кабельная вилка без патрубка» приводится в описании изделия в результатах поиска.

Основные особенности

Разъём рассчитан на формирование многоконтактного электрического интерфейса в компактном корпусе. Семиконтактная компоновка позволяет одновременно передавать питание, дискретные сигналы, цепи управления, обратной связи или измерительные линии — при условии соблюдения электрических ограничений конкретной схемы.

Ключевые особенности 2РМТ18К7Ш1В1В:

• 7 штыревых контактов диаметром 1,0 мм.

• Кабельное исполнение с условным размером корпуса 18.

• Резьбовое соединение ответных частей.

• Одношпоночная поляризация корпуса, исключающая неправильную ориентацию при сочленении.

• Серебряное покрытие контактов для снижения переходного сопротивления и улучшения стабильности контактирования.

• Климатическое исполнение, ориентированное на эксплуатацию в разнообразных условиях окружающей среды.

• Ресурс до 500 циклов сочленения и расчленения для соединителей серии 2РМТ.

Электрические параметры

Конкретные параметры следует сверять с документацией на применяемую партию и техническими условиями, однако для 7-контактного исполнения серии 2РМТ18 с контактами 1,0 мм обычно указываются следующие ориентиры:

Эти значения соответствуют близкому по контактной группе исполнению 2РМТ18 с семью контактами диаметром 1,0 мм; при проектировании необходимо учитывать распределение нагрузки между контактами, фактический нагрев, сечение проводов и условия эксплуатации.

Где применяется 2РМТ18К7Ш1В1В

Разъём 2РМТ18К7Ш1В1В подходит для оборудования, где требуются компактность, механическая прочность и возможность многократного разъёмного подключения. Типовые области использования:

• системы промышленной автоматики и управления;

• измерительные комплексы и испытательное оборудование;

• шкафы управления, пульты и приборные панели;

• кабельные сборки для машин, станков и технологических установок;

• радиотехнические и электротехнические устройства;

• аппаратура, эксплуатируемая в условиях вибраций, перепадов температуры и повышенных требований к надёжности соединений.

Перед монтажом необходимо проверить совместимость вилки с ответной частью: серию соединителя, размер корпуса 18, схему расположения контактов, поляризацию, тип контактов и требуемое покрытие. Нельзя ориентироваться только на число контактов: одинаковое количество выводов не гарантирует электрическую и механическую совместимость разных исполнений.

2РМТ18К7Ш1В1В представляет собой практичное решение для построения надёжного 7-контактного кабельного соединения в низкочастотных цепях. Резьбовая фиксация, серебряные контакты и всеклиматическое исполнение делают этот разъём востребованным компонентом для профессионального электротехнического и промышленного оборудования.
