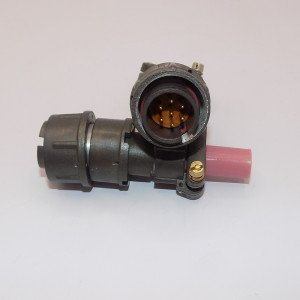

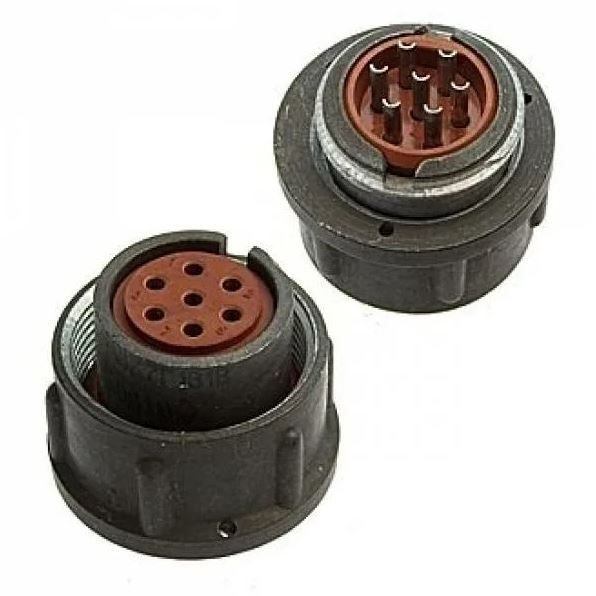

Назначение соединителя 2РМТ18К7Ш1А1В

2РМТ18К7Ш1А1В — это цилиндрический низкочастотный соединитель всеклиматического исполнения, выпускаемый заводом «Октябрь». Он предназначен для надежного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Кабельная вилка без патрубка применяется там, где требуется компактное и герметичное сочленение при прокладке жгутов и кабельных линий. Резьбовой тип фиксации обеспечивает устойчивость соединения к механическим нагрузкам и вибрации, что важно для бортовой и промышленной аппаратуры.

Подтверждённые технические особенности

Соединитель имеет 7 контактов диаметром 1 мм. Токовая нагрузка составляет до 7 А на контакт и суммарно до 40 А. Максимальное рабочее напряжение — 560–700 В. Сопротивление контактов — не более 0,005 Ом, сопротивление изоляции — не менее 5000 МОм.

• Контакты выполнены с золотым покрытием.
• Материал корпуса — металл, изолятор — карболит.
• Диаметр корпуса — 18 мм.
• Тип фиксации — резьбовой.
• Исполнение — кабельная вилка без патрубка.
• Подходит для пайки проводов сечением 0,5 мм².
• Артикул — 3194.
• Категория — 2РМТ18.
• Производитель — Октябрь.

Условия эксплуатации и стойкость к внешним воздействиям

Изделие работает при температурах от минус 60 до плюс 100 градусов Цельсия. Оно выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением 490 метров на секунду в квадрате, удары до 1000 метров на секунду в квадрате и акустический шум до 170 дБ.

Всеклиматическое исполнение подтверждается стойкостью к агрессивным средам: пониженному и повышенному давлению, влажному теплу, инею, соляному туману и озону. Это позволяет использовать соединитель в аппаратуре, эксплуатируемой на открытом воздухе, в неотапливаемых помещениях и в условиях повышенной влажности.

Применение

Соединитель 2РМТ18К7Ш1А1В востребован в радиоэлектронной аппаратуре, приборах и системах, где необходимы надёжная коммутация цепей питания и сигнала, устойчивость к вибрации и перепадам температур. Типичные области применения включают бортовые и наземные комплексы, промышленное оборудование и измерительную технику.

Благодаря резьбовой фиксации и металлическому корпусу вилка обеспечивает стабильный электрический контакт при механических нагрузках. Малый диаметр корпуса 18 мм и пайка проводов сечением 0,5 мм² упрощают монтаж в ограниченном пространстве.
