Назначение соединителя 2РМТ18К7Г1В1В

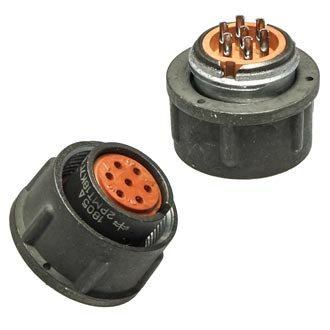

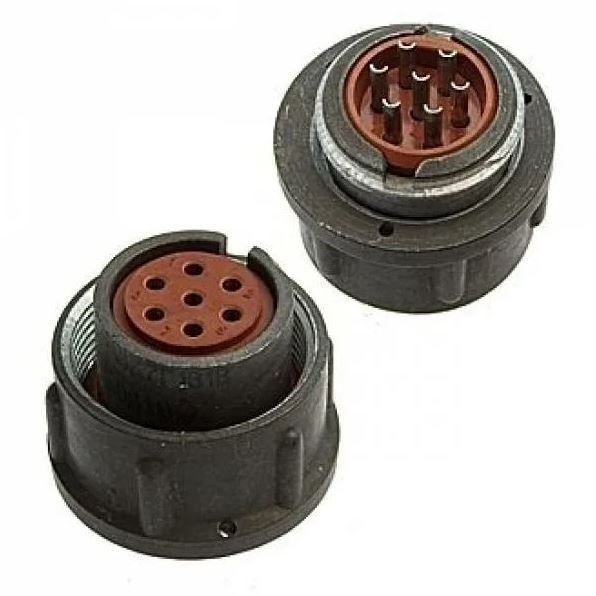

2РМТ18К7Г1В1В — это кабельная розетка цилиндрического соединителя серии 2РМТ с условным размером корпуса 18. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц и применяется там, где требуется надёжное разъёмное соединение кабеля с ответной частью.

Соединитель построен по схеме «вилка — розетка» и относится к негерметичному исполнению. Розетка выполнена в кабельном корпусе, то есть рассчитана на присоединение кабеля; в некоторых вариантах исполнения предусмотрен прямой патрубок для неэкранированного кабеля. Материал контактов — серебро.

Расшифровка условного обозначения помогает быстро определить модификацию: 2РМТ — тип соединителя, 18 — условный размер корпуса, К — кабельный корпус, 7 — число контактов, Г1В1В — исполнение. Артикул изделия — 3193, производитель — Исеть, категория — 2РМТ18.

Электрические параметры

Электрические характеристики определяют области, в которых розетка работает устойчиво и предсказуемо. Основные параметры приведены ниже.

• Число контактов — 7.
• Токовая нагрузка на одиночный контакт — 7 А.
• Суммарная токовая нагрузка — до 40 А.
• Максимальное рабочее напряжение — 560 В.
• Частота тока — до 3 МГц.
• Электрическая прочность изоляции — до 1850 В (амплитудное значение).
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.

Сочетание этих значений позволяет использовать розетку в цепях как постоянного, так и переменного тока. Низкая ёмкость между контактами важна для частотных цепей, а высокое сопротивление изоляции — для цепей, чувствительных к утечкам.

Условия эксплуатации и механическая стойкость

Соединитель рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Такая термостойкость делает его пригодным для аппаратуры, эксплуатируемой на открытом воздухе и в неотапливаемых помещениях.

Изделие выдерживает вибрационные нагрузки с ускорением до 2000 м/с², а также удары с ускорением до 5000 м/с² длительностью от 0,1 до 2 мс. Это подтверждает пригодность розетки для подвижной и вибронагруженной техники.

Ключевые подтверждённые особенности

• Цилиндрический корпус с условным размером 18 в кабельном исполнении.
• Семь серебряных контактов в одном корпусе.
• Негерметичное исполнение, в ряде вариантов — с прямым патрубком под неэкранированный кабель.
• Разъёмное соединение по схеме «вилка — розетка».
• Рабочая частота до 3 МГц.

Применение

2РМТ18К7Г1В1В применяется в промышленных и технических системах, где требуется надёжное соединение электрических цепей. Типичные области использования включают станочное оборудование, измерительные и испытательные стенды, системы управления, а также аппаратуру, работающую в условиях вибрации и перепадов температуры.

Благодаря сочетанию семи контактов, тока до 7 А на контакт и напряжения до 560 В розетка подходит для передачи питания и сигналов в одном соединении. Серебряное покрытие контактов обеспечивает стабильный электрический контакт при частых сочленениях, а широкий температурный диапазон позволяет эксплуатировать изделие как в закрытых помещениях, так и на открытом воздухе в составе промышленных установок.
