Назначение и область применения

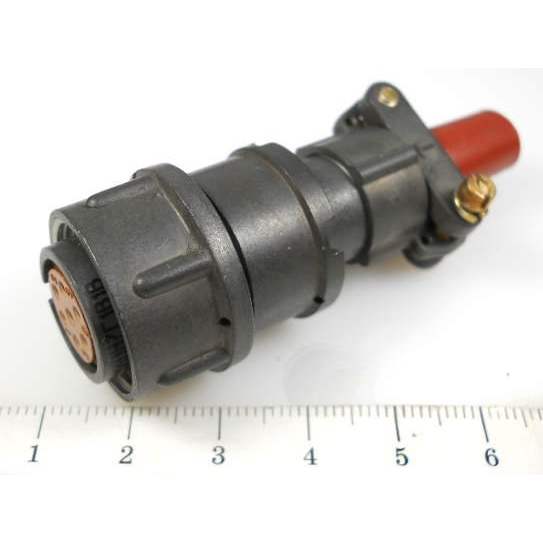

Разъем 2РМТ18К7Г1В1В производства Элекон относится к семейству цилиндрических низкочастотных соединителей серии 2РМТ. Такие изделия предназначены для подключения бортовых и промышленных низкочастотных цепей постоянного и переменного тока. Основное назначение данного соединителя — обеспечение надежного электрического контакта в составе приборно-кабельных соединений.

Разъем рассчитан на эксплуатацию в условиях повышенной вибрации и значительных перепадов температуры. Благодаря этому он применяется в судовой, авиационной и промышленной аппаратуре, а также в других ответственных системах, где требуется стабильная работа электрических цепей.

Технические характеристики

Ниже приведены подтвержденные параметры, соответствующие типоразмеру и конструктивному исполнению данной модели.

• Типоразмер: 18 (диаметр корпуса около 25 мм).
• Количество контактов: 7.
• Рабочее напряжение: до 560 В.
• Максимальное напряжение: до 700 В постоянного или переменного тока.
• Температура эксплуатации: примерно от минус 60 до плюс 100 градусов Цельсия.
• Переходное сопротивление контактов: обычно порядка единиц миллиом.

Указанные значения являются типичными для изделий серии 2РМТ и подтверждаются конструкцией и материалами, применяемыми производителем.

Конструкция и материалы

Корпус разъема выполнен из металла и имеет анодированное (оксидированное) покрытие. Это обеспечивает устойчивость к механическим нагрузкам и климатическим воздействиям. Изолятор изготовлен из карболита (фенопласта), который отличается хорошей электрической прочностью и термостойкостью. Контакты выполнены из медесплавного материала с серебряным покрытием, что обеспечивает низкое переходное сопротивление и надежность соединения.

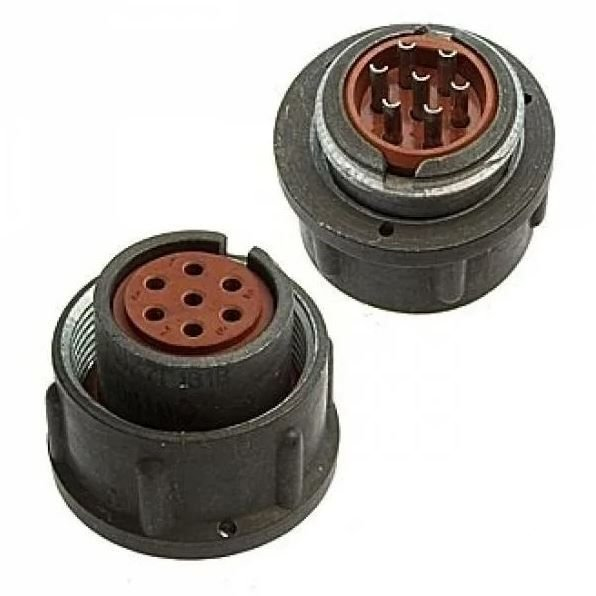

Разъем является низкочастотным разборным приборно-кабельным цилиндрическим соединителем. Он может выпускаться как в виде вилки, так и в виде розетки, с приборным или кабельным исполнением. Контакты — прямые, монтируются методом пайки на кабель или печатную плату. Крепление корпуса осуществляется на панель или на кабель в зависимости от конкретного исполнения; возможно прямое или угловое расположение.

Особенности монтажа и применения

Монтаж разъема предполагает пайку контактов к токопроводящим элементам кабеля или печатной платы. Корпус фиксируется на панели или на кабеле, что позволяет использовать изделие в различных компоновках аппаратуры. Прямое или угловое исполнение обеспечивает гибкость при проектировании.

Применяется разъем в системах электропитания, сигнализации, управления и других низкочастотных цепях. Он востребован там, где необходимо надежное соединение при повышенных вибрациях и широком температурном диапазоне. Артикул изделия — 80238. Производитель — Элекон. Товар относится к категории 2РМТ18.
