Назначение

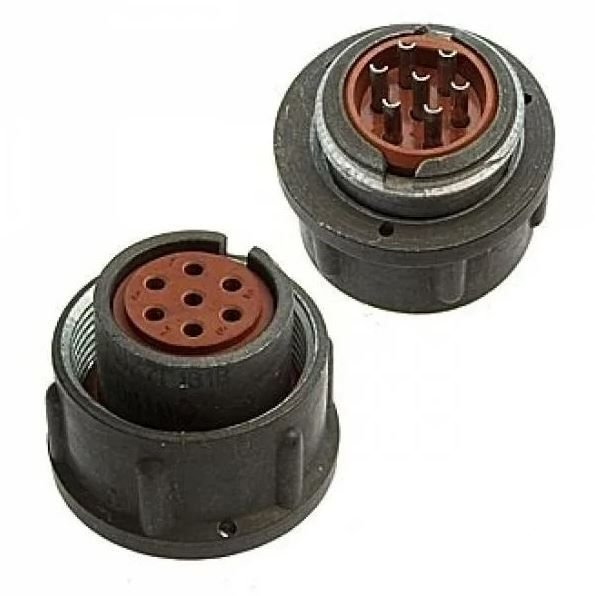

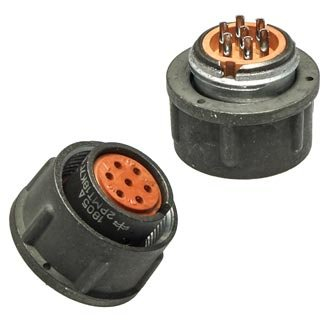

2РМТ18К7Г1В1В — это кабельная розетка цилиндрического низкочастотного негерметичного соединителя серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется надёжное разъёмное соединение кабельных линий с блоками и приборами.

Климатическое исполнение В означает тропикоустойчивое исполнение, что допускает эксплуатацию изделия в условиях повышенной влажности и температуры, характерных для тропического климата. Негерметичная конструкция предполагает использование в местах, защищённых от прямого воздействия воды и агрессивных сред.

Конструктивные особенности

Соединитель имеет 7 контактов диаметром 1,0 мм с извлекаемыми элементами. Прямой кожух без патрубка упрощает монтаж и уменьшает габариты узла. Резьбовое сочленение с одношпоночной поляризацией обеспечивает правильную ориентацию ответных частей и предотвращает ошибочное подключение. Поляризация исключает неверное совмещение контактов при стыковке.

Розетка сочетается с соответствующими вилками серии 2РМТ, образуя с ними полноценное соединительное устройство. Такая совместимость позволяет собирать кабельные сборки и жгуты на основе единой серии соединителей.

Технические характеристики

• Максимальная токовая нагрузка: 7 А на контакт.
• Суммарная токовая нагрузка на соединитель: 40 А.
• Рабочее напряжение: до 560 В.
• Покрытие контактов: серебро или золото.
• Метод монтажа: обжимка или пайка.
• Сопротивление контактов: не более 0,005 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: не более 6 пФ.
• Количество контактов: 7.
• Диаметр контактов: 1,0 мм.
• Частотный диапазон: до 3 МГц.

Применение

Розетка 2РМТ18К7Г1В1В используется в промышленных системах, радиоэлектронной и радиотехнической аппаратуре общего назначения. Благодаря тропикоустойчивому исполнению она подходит для оборудования, эксплуатируемого в регионах с жарким и влажным климатом. Низкое сопротивление контактов и высокая изоляция обеспечивают стабильную передачу сигналов и питания в цепях с указанными параметрами.

Монтаж возможен двумя способами: обжимкой или пайкой, что даёт гибкость при сборке кабельных линий. Извлекаемые контактные элементы упрощают ремонт и замену отдельных контактов без замены всего соединителя. Изделие рассчитано на работу с вилками серии 2РМТ, что позволяет использовать его в составе штатных кабельных сборок и жгутов.

Условия эксплуатации

Негерметичное исполнение означает, что соединитель не предназначен для работы при непосредственном контакте с водой или в среде с высокой запылённостью без дополнительной защиты. Климатическое исполнение В допускает эксплуатацию в тропических условиях, однако при монтаже следует учитывать отсутствие герметичности и предусматривать защиту узла от прямого попадания влаги.

Рабочее напряжение до 560 В и суммарный ток до 40 А определяют область применения: цепи питания и управления в аппаратуре общего назначения, не относящейся к специальным герметичным системам. Покрытие контактов серебром или золотом обеспечивает стабильность переходного сопротивления в течение срока службы.
