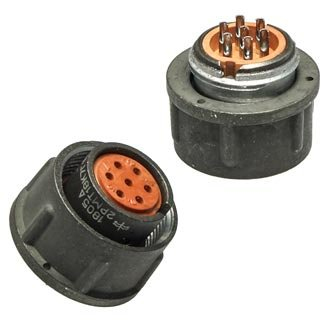

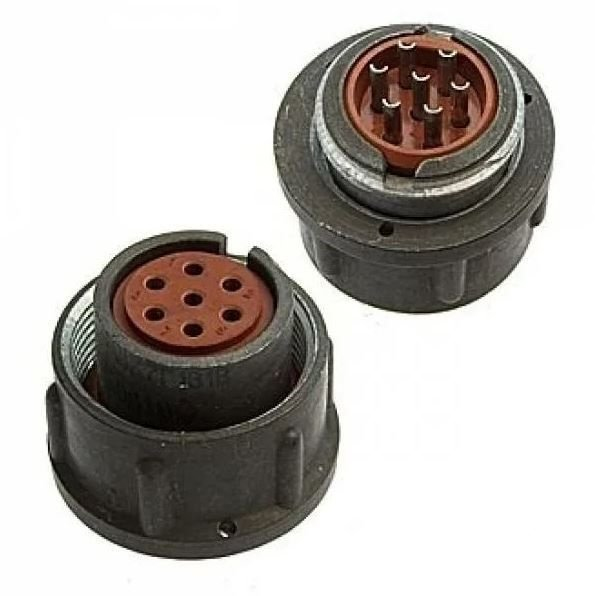

2РМТ18К7Г1В1 — это цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения из серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Это кабельная розетка с 7 контактами диаметром 1 мм и серебряным покрытием, монтаж осуществляется пайкой или объемным способом. Максимальное рабочее напряжение достигает 700 В, токовая нагрузка на контакт — 7 А, суммарная на соединитель — до 40 А. Сопротивление изоляции — не менее 5000 МОм, емкость между контактами — не более 6 пФ.

Условия эксплуатации

Рабочая температура — от -60 до +100 °C, всеклиматическое исполнение с повышенной влажностью до 98% при +40 °C. Выдерживает синусоидальную вибрацию (1–5000 Гц, до 490 м/с²), механические удары (до 5000 м/с²) и линейное ускорение до 2000 м/с². Минимальная наработка — 1000–5000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет. +3

Конструкция

Соединитель имеет резьбовую фиксацию, одношпоночную поляризацию и экранированный или неэкранированный монтаж, корпус кабельного типа без патрубка. Диаметр корпуса — 18 мм (посадочный), общая масса — около 11 г.
