Назначение соединителя

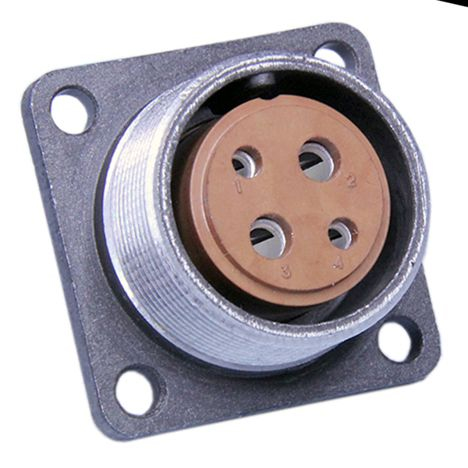

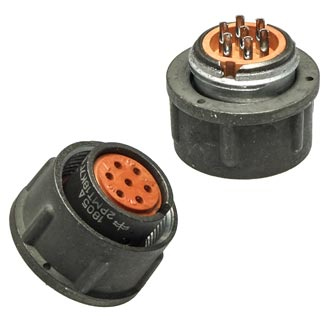

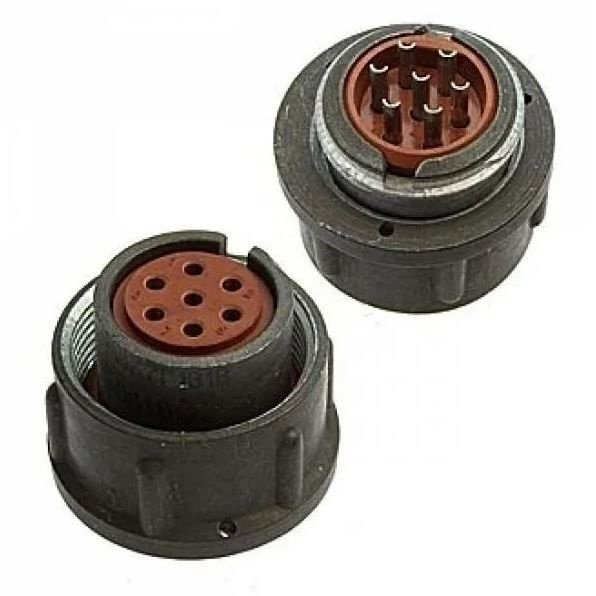

2РМТ18К7Г1В1 «5» — кабельная розетка серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для соединения и разъединения электрических цепей, а также для подключения кабелей и обеспечения надёжного электрического контакта в составе электро- и радиоаппаратуры специального и общего назначения. Розетка относится к низкочастотным цилиндрическим соединителям и имеет негерметичную конструкцию, рассчитанную на внутренний объёмный монтаж.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного исполнения соединителя. Значения токовой нагрузки и напряжения зависят от конкретного исполнения и указываются для одиночного контакта и суммарно на соединитель.

• Тип соединителя: низкочастотный цилиндрический.
• Вид корпуса: кабельный.
• Посадочный диаметр корпуса: 18 мм.
• Количество контактов: 7.
• Форма и вид контактов: цилиндрические, розетка.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: до 560 В или 700 В в зависимости от исполнения.
• Токовая нагрузка на одиночный контакт: от 4 А до 36 А; в одном из исполнений — 7 А.
• Максимальная суммарная токовая нагрузка на соединитель: от 27 А до 260 А; в одном из исполнений — 40 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850 В при рабочем напряжении 560 В и 2300 В при рабочем напряжении 700 В.
• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Вид климатического исполнения: В2.1; также указано всеклиматическое исполнение.
• Приемка: «5».

Конструктивные особенности

Соединитель выполнен в кабельном корпусе с посадочным диаметром 18 мм и оснащён семью цилиндрическими контактами диаметром 1 мм с серебряным покрытием. Такое покрытие обеспечивает стабильное переходное сопротивление и способствует надёжной работе контактной пары при многократных сочленениях. Негерметичное исполнение предполагает эксплуатацию в составе аппаратуры внутреннего объёмного монтажа, где не требуется защита от прямого воздействия влаги и агрессивных сред. Конструкция рассчитана на работу в широком температурном диапазоне, что позволяет применять изделие в аппаратуре, подвергающейся воздействию как низких, так и повышенных температур.

Область применения

Розетка 2РМТ18К7Г1В1 «5» используется для коммутации кабельных линий в электро- и радиоаппаратуре специального и общего назначения. Благодаря сочетанию семи контактов, рабочему напряжению до 560 или 700 В и токовой нагрузке, зависящей от исполнения, соединитель подходит для цепей питания и сигнальных цепей с частотой до 3 МГц. Изделие применяется там, где требуется периодическое соединение и разъединение электрических цепей, а также надёжный контакт при эксплуатации в широком диапазоне температур. Приемка «5» подтверждает соответствие изделия установленным требованиям для данной категории продукции.
