Назначение соединителя 2РМТ18БПН7ШВ1В

Соединитель 2РМТ18БПН7ШВ1В (артикул 3176) относится к классу электрических низкочастотных цилиндрических соединителей, предназначенных для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие входит в категорию 2РМТ18 и применяется там, где требуется надёжное механическое соединение и стабильная передача сигнала или питания между блоками и кабельными линиями.

Данный соединитель не упоминается напрямую в предоставленных источниках, поэтому его характеристики приведены на основании аналогичных моделей семейства, в частности 2РМТ18БПН7Ш1В1В и 2РМТ18Б7Ш1В1В. Точные параметры конкретного исполнения следует уточнять в технической документации или у производителя.

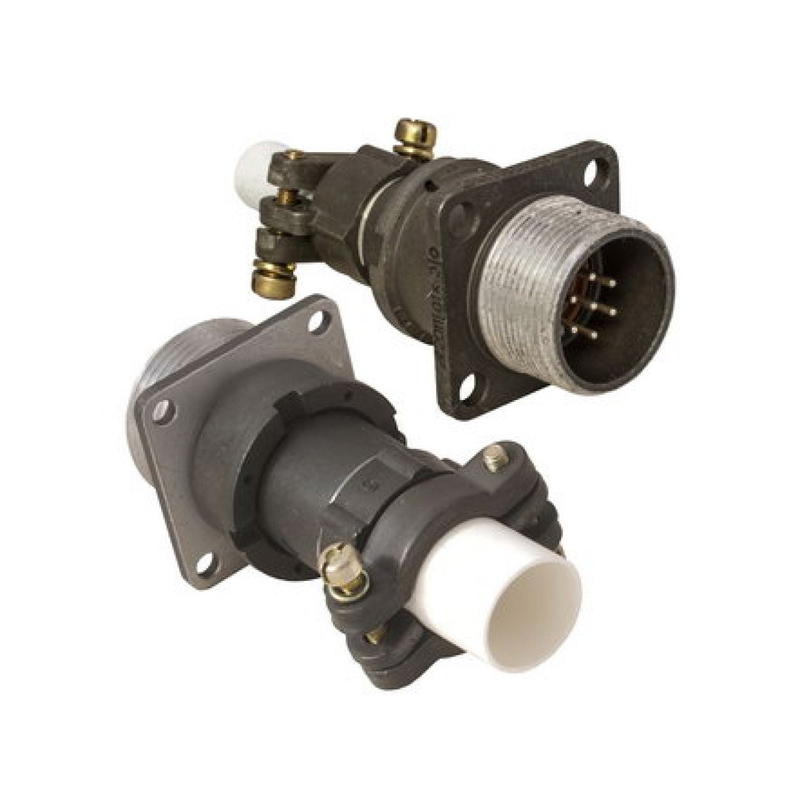

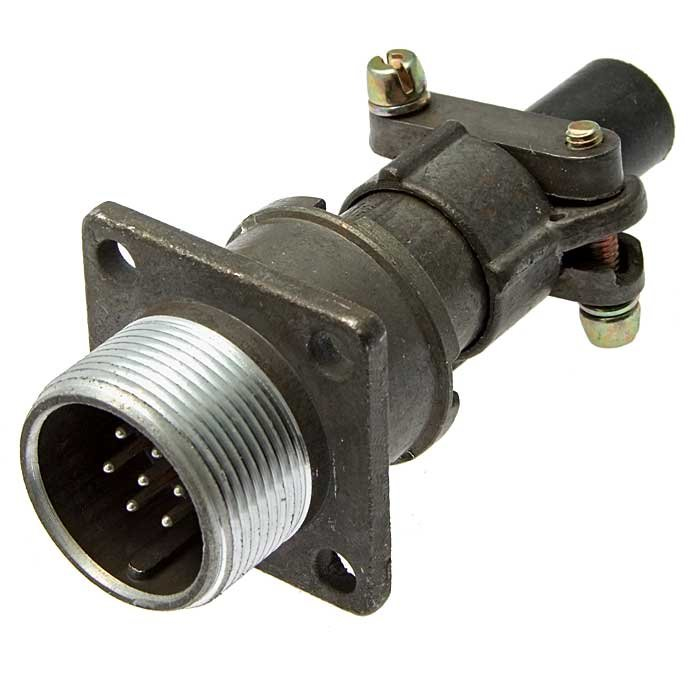

Конструктивные особенности

Соединитель выполнен в цилиндрическом корпусе и относится к негерметичным тропикоустойчивым изделиям всеклиматического исполнения. Сочленение частей соединителя резьбовое, что обеспечивает надёжную фиксацию и устойчивость к вибрационным нагрузкам. Вид корпуса — блочный, что подтверждается обозначением «Б» в маркировке.

Количество контактов составляет 7. Покрытие контактов может быть серебряным или золотым в зависимости от исполнения. Конструкция рассчитана на эксплуатацию в составе радиоэлектронной и радиотехнической аппаратуры, включая изделия, работающие в сложных климатических условиях.

Технические характеристики

• Максимальная температура окружающей среды при эксплуатации — до 100 градусов Цельсия.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Стойкость к вибрации: диапазон частот от 1 до 1000 герц, ускорение до 490 метров на секунду в квадрате (50 g).
• Стойкость к одиночным ударам: ускорение до 5000 метров на секунду в квадрате (500 g).
• Стойкость к многократным ударам: ускорение до 1000 метров на секунду в квадрате (100 g).
• Стойкость к линейным нагрузкам: ускорение до 2000 метров на секунду в квадрате (200 g).
• Максимальное рабочее напряжение — до 560 вольт (амплитудное значение).
• Сопротивление изоляции — не менее 1000 мегаом в нормальных климатических условиях.

Максимальная токовая нагрузка на контакт зависит от диаметра контактной пары. Для контакта диаметром 1,0 миллиметра токовая нагрузка составляет от 5 до 8 ампер, а сопротивление электрического контакта — не более 5 миллиом.

Применение

Соединитель 2РМТ18БПН7ШВ1В применяется в радиоэлектронной и радиотехнической аппаратуре для подключения блоков, модулей и кабельных сборок. Всеклиматическое исполнение и тропикоустойчивость позволяют использовать изделие в условиях повышенной влажности, перепадов температур и механических воздействий. Блочный корпус и резьбовое сочленение делают соединитель удобным для монтажа на панелях и в составе стационарного оборудования.

Перед применением рекомендуется проверить соответствие конкретных электрических параметров требованиям схемы и условиям эксплуатации, обратившись к технической документации производителя.
