2РМТ18БПН7Ш1В1В: надежный приборный разъем для промышленной электроники

Разъем 2РМТ18БПН7Ш1В1В применяется для создания стабильных разъемных соединений в электрических цепях постоянного и переменного тока. Это цилиндрический низкочастотный негерметичный соединитель серии 2РМТ, рассчитанный на объемный монтаж и эксплуатацию в оборудовании с повышенными требованиями к механической прочности и надежности контакта.

Назначение разъема 2РМТ18БПН7Ш1В1В

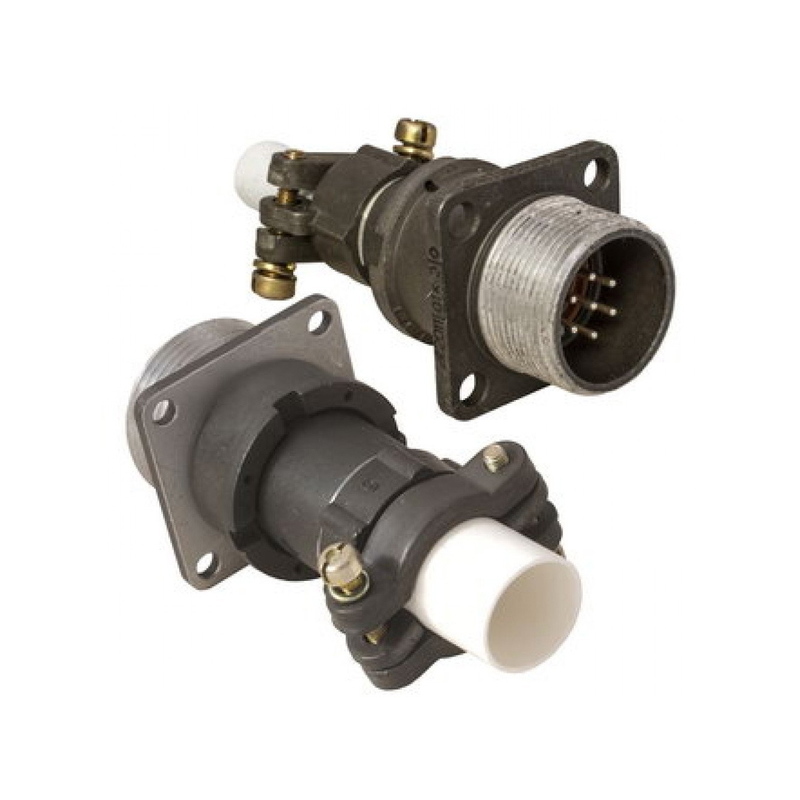

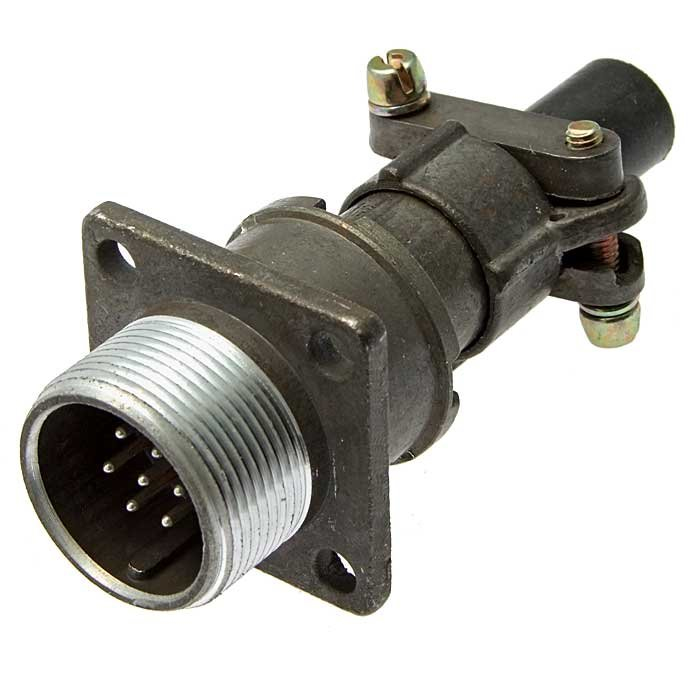

2РМТ18БПН7Ш1В1В представляет собой приборную блочную вилку с прямым патрубком. Конструкция предназначена для установки на панель оборудования, а электрическое подключение проводников выполняется пайкой. Соединитель используется в аппаратуре, где важно обеспечить четкую фиксацию кабельной части, защитить контакты от случайного разъединения и сохранить параметры цепи при вибрациях, ударах и перепадах температуры.

Разъемы серии 2РМТ подходят для электрических цепей постоянного тока и переменного тока частотой до 3 МГц. Благодаря этому 2РМТ18БПН7Ш1В1В может применяться в системах управления, измерительных комплексах, промышленной автоматике, приборостроении, силовых и сигнальных цепях.

Основные характеристики

Указанные параметры делают разъем 2РМТ18БПН7Ш1В1В подходящим для коммутации нескольких цепей в компактном корпусе. Семь штыревых контактов позволяют передавать питание, сигналы управления или измерительные сигналы в составе одного разъемного узла.

Конструктивные особенности

Маркировка 2РМТ18БПН7Ш1В1В отражает исполнение изделия. Условный размер корпуса — 18, буква «Б» указывает на приборное исполнение, «П» — на прямой патрубок, а «Н» — на вариант с гайкой для неэкранированного кабеля. Контактная часть включает семь штырей диаметром 1 мм.

Корпус может выполняться из алюминиевого сплава с защитным оксидированным покрытием, а изолятор — из карболита. Такая конструкция сочетает механическую прочность, электрическую изоляцию и устойчивость к условиям длительной эксплуатации. Контакты выполняются из латуни и могут иметь серебряное покрытие, которое способствует снижению переходного сопротивления.

Резьбовое сочленение помогает надежно зафиксировать ответную часть разъема. Одношпоночная поляризация исключает неправильную ориентацию при подключении, что особенно важно при монтаже многоконтактных соединений в шкафах управления и приборных корпусах.

Преимущества применения

• Компактное размещение семи электрических цепей в одном соединителе.

• Работа при напряжении до 560 В и нагрузке до 7 А на контакт.

• Низкое сопротивление контактов — не более 0,005 Ом.

• Высокое сопротивление изоляции — от 5000 МОм.

• Устойчивость к температурным воздействиям в диапазоне от −60 °C до +100 °C.

• Резьбовая фиксация, снижающая риск самопроизвольного разъединения.

• Допустимая работа при вибрации в диапазоне 1–5000 Гц и при механических ударах.

• Возможность панельного монтажа и пайки проводников.

Где используется 2РМТ18БПН7Ш1В1В

Приборный разъем 2РМТ18БПН7Ш1В1В востребован там, где требуется многоконтактное разъемное соединение с надежной механической фиксацией. Его используют в измерительных приборах, блоках питания, системах автоматики, испытательном оборудовании, аппаратуре связи, транспортной электронике и промышленной технике.

При подборе ответной части следует учитывать исполнение контактов, схему расположения, тип кабеля, условия эксплуатации, способ монтажа и требования конкретного проекта. Правильно подобранная пара соединителей обеспечивает надежную передачу питания и сигналов, удобство обслуживания оборудования и долговечность электрического соединения.
