Назначение разъёма 2РМТ18БПН7Ш1А1В

2РМТ18БПН7Ш1А1В — это цилиндрический низкочастотный разъём-вилка блочного (приборного) типа, выпускаемый производителем АО «Завод Элекон». Изделие предназначено для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц при токовой нагрузке на контакт до 7 А. Приборное исполнение и фланцевый монтаж на панель делают этот разъём типовым решением для стационарного блочного оборудования, где требуется надёжное механическое крепление и паяное подключение проводников.

Конструкция и особенности

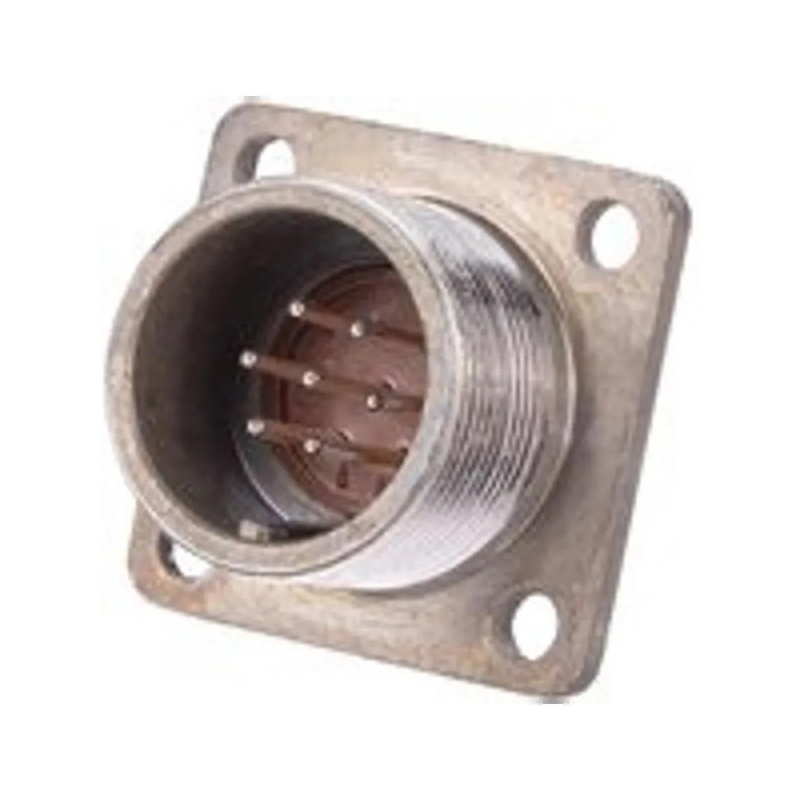

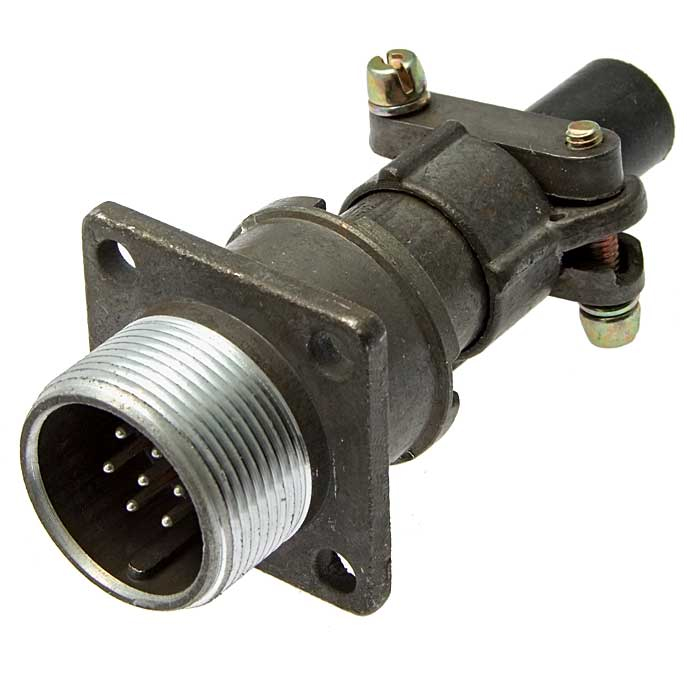

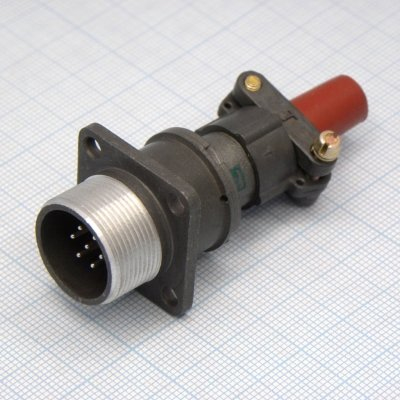

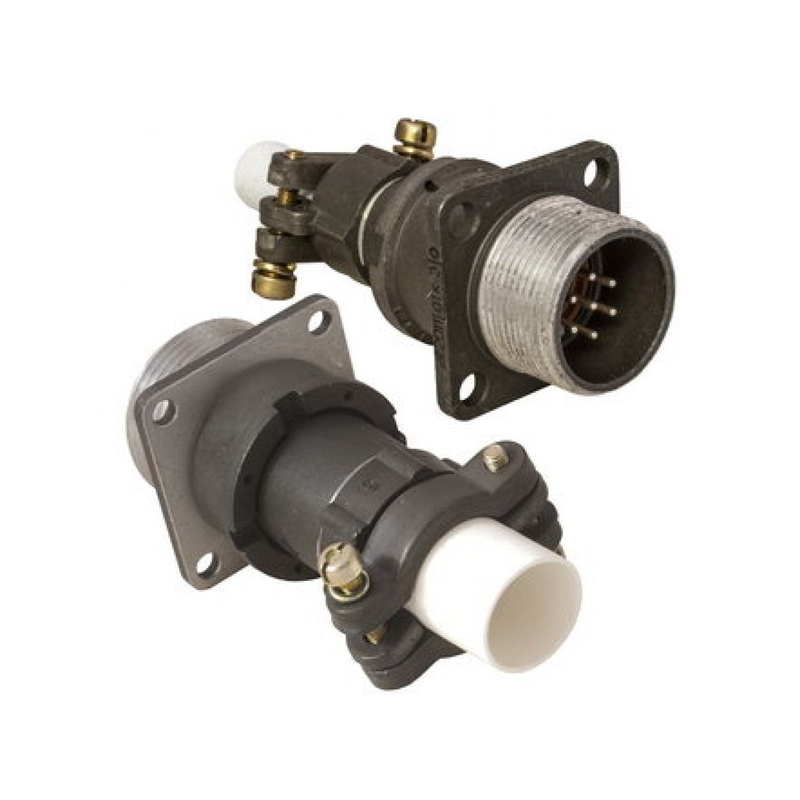

Разъём содержит 7 штыревых контактов диаметром 1 мм. Контакты не извлекаются, их покрытие — серебро или золото. Корпус выполнен из алюминиевого сплава, тип Б (приборный), с прямым патрубком и гайкой для неэкранированного кабеля. Сочленение резьбовое: накидная гайка имеет резьбу M20 на 1. Изолятор — карболит коричневого цвета, уплотнительная втулка отсутствует, изделие негерметичное. Поляризация одношпоночная, рабочая позиция любая. Изображение показывает типичную вилку с монтажной фланцевой планкой, белым цилиндрическим вставным элементом, металлическими штырями и маркировкой.

Основные технические параметры

• Количество контактов: 7 штыревых, диаметр 1 мм, не извлекаемые.
• Покрытие контактов: серебро или золото.
• Рабочее напряжение: до 560 В.
• Электрическая прочность изоляции: 1850 В.
• Сопротивление изоляции: 5000 МОм.
• Частота тока: до 3 МГц.
• Токовая нагрузка на контакт: до 7 А.
• Материал корпуса: алюминиевый сплав, приборный тип Б.
• Материал изолятора: карболит, коричневый.
• Метод сочленения: резьбовой, накидная гайка M20 на 1.
• Габариты: 27 на 27 на 25 мм.
• Установочные размеры: расстояние между отверстиями 20 мм, диаметр отверстия 3,4 мм.

Условия эксплуатации и надёжность

Разъём рассчитан на вибрацию в диапазоне от 1 до 5000 Гц с ускорением 50 g, акустические шумы до 170 дБ и удары до 500 g. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Допустимая влажность — 98 процентов при плюс 25 градусах. Климатическое исполнение В2.1 — тропикоустойчивое. Ресурс изделия составляет 500 сочленений-расчленений. Наработка достигает 175 000 часов при температуре 80 градусов на контакте. Срок хранения — 15 лет.

Монтаж и применение

1. Механический монтаж выполняется на панель через фланцевую планку с двумя отверстиями.
2. Электрическое подключение проводников производится пайкой.
3. Кабель фиксируется прямым патрубком и гайкой; экранирование не предусмотрено.
4. Сочленение с ответной частью осуществляется накидной гайкой M20 на 1.

Благодаря приборному (блочному) исполнению, паяному подключению и стойкости к механическим и климатическим воздействиям разъём 2РМТ18БПН7Ш1А1В применяется в составе блоков и приборов, работающих в жёстких условиях: при вибрации, ударах, повышенной влажности и широком диапазоне температур. Тропикоустойчивое исполнение В2.1 допускает эксплуатацию в регионах с влажным и тёплым климатом.
