Назначение и область применения

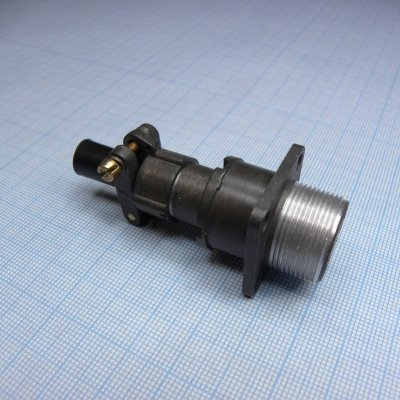

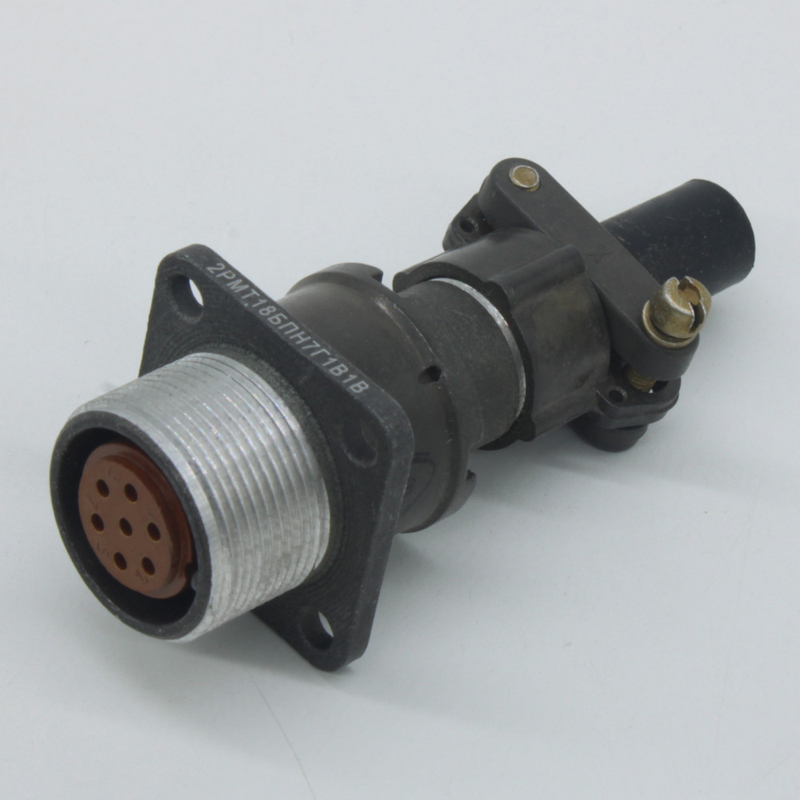

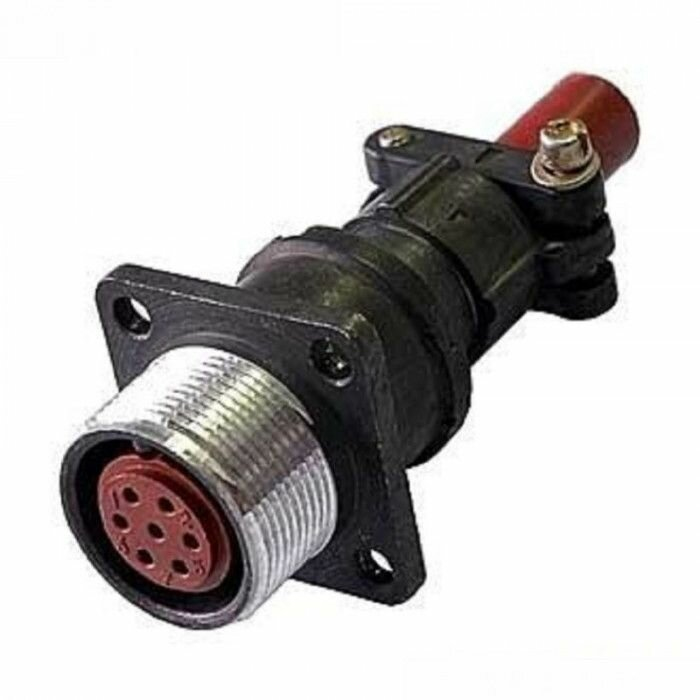

2РМТ18БПН7Г1В1В — это блочная розетка цилиндрического низкочастотного соединителя, выпускаемая компанией «Элекон» (Казань). Изделие предназначено для коммутации электрических цепей переменного и постоянного тока с напряжением до 700 В и частотой до 3 МГц. Розетка применяется в приборах внутреннего монтажа и работает в паре с ответными вилками соответствующего типоразмера серии 2РМТ.

Такое исполнение востребовано в радиоэлектронной аппаратуре, измерительных приборах и промышленном оборудовании, где требуется компактное и надёжное разъёмное соединение с фиксированным числом контактов. Блочный корпус позволяет устанавливать розетку непосредственно на панель прибора.

Конструкция и технические особенности

Розетка входит в серию 2РМТ, в которой сочетается карболитовое основание и металлический корпус. Такое решение обеспечивает механическую прочность и стабильность характеристик изоляции при эксплуатации.

• Число контактов — 7.
• Диаметр контактов — 1,0 мм, покрытие серебром (обозначение Г1В1В).
• Номинальный ток — 7 А на контакт.
• Сопротивление контактов — не более 0,005 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Внешний диаметр корпуса — 18 мм.
• Степень защиты — IP20.
• Способ присоединения кабеля — пайка, сечение провода до 0,5 квадратного миллиметра.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Наработка — не менее 5000 часов.
• Срок хранения — 25 лет.

Электрические параметры

Совокупность указанных характеристик позволяет использовать розетку в цепях как с постоянным, так и с переменным током. Серебряное покрытие контактов снижает переходное сопротивление и способствует стабильности соединения при многократных сочленениях.

Условия эксплуатации

Изделие сохраняет работоспособность в широком температурном диапазоне, что делает его пригодным для аппаратуры, эксплуатируемой в неотапливаемых помещениях и в условиях умеренного климата. Степень защиты IP20 предполагает использование преимущественно внутри корпусов приборов, где исключено прямое попадание влаги и пыли.

Применение и совместимость

Розетка предназначена для внутреннего монтажа и применяется совместно с соответствующими вилками серии 2РМТ. Перед установкой необходимо убедиться в соответствии числа контактов и типоразмера корпуса ответной части.

1. Подготовить кабель сечением до 0,5 квадратного миллиметра и зачистить токопроводящие жилы.
2. Выполнить пайку жил к контактам розетки.
3. Закрепить розетку на панели прибора.
4. Соединить розетку с ответной вилкой до фиксации.

При монтаже следует соблюдать допустимые токовые нагрузки на контакт и не превышать напряжение 700 В. Год выпуска указанного исполнения — 2017.
