Назначение соединителя 2РМТ18БПН7Г1В1В

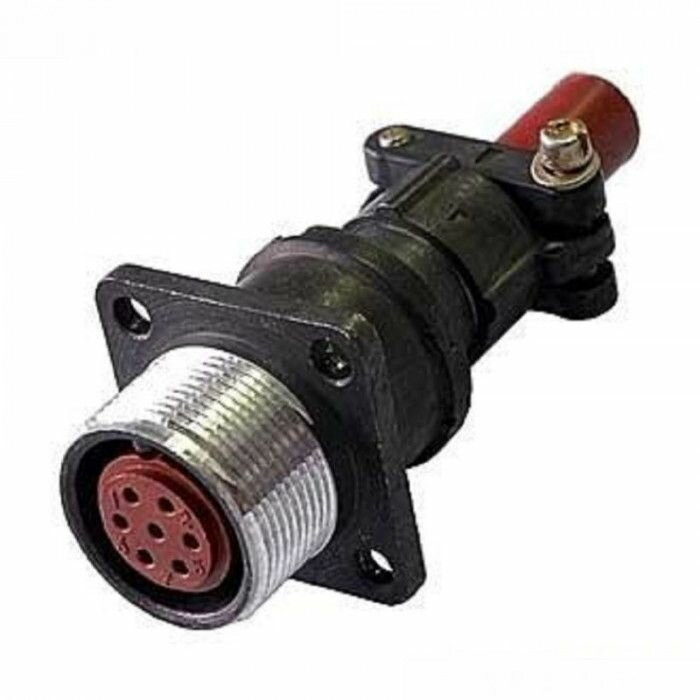

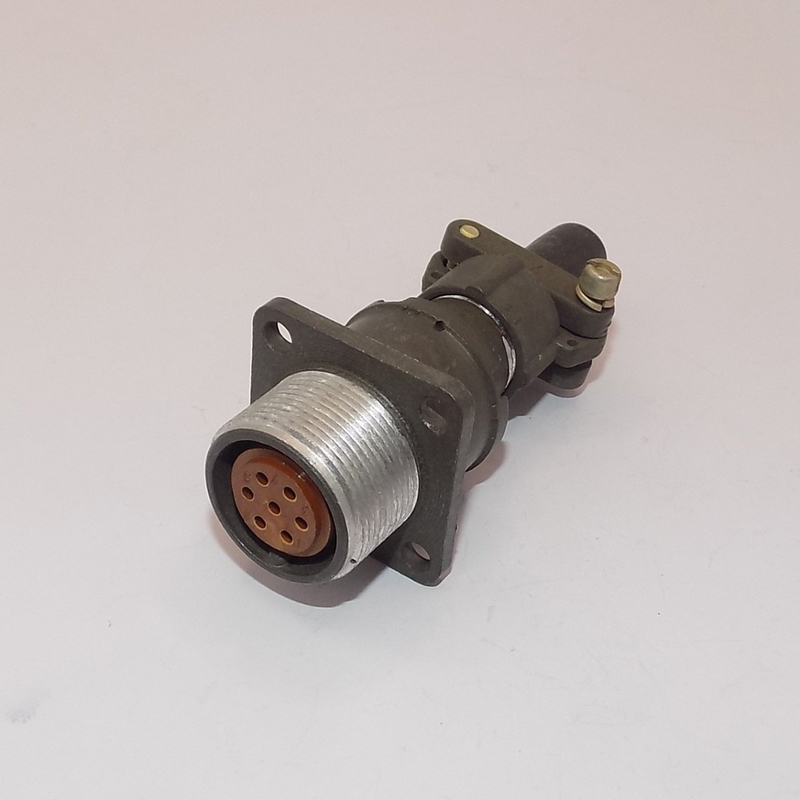

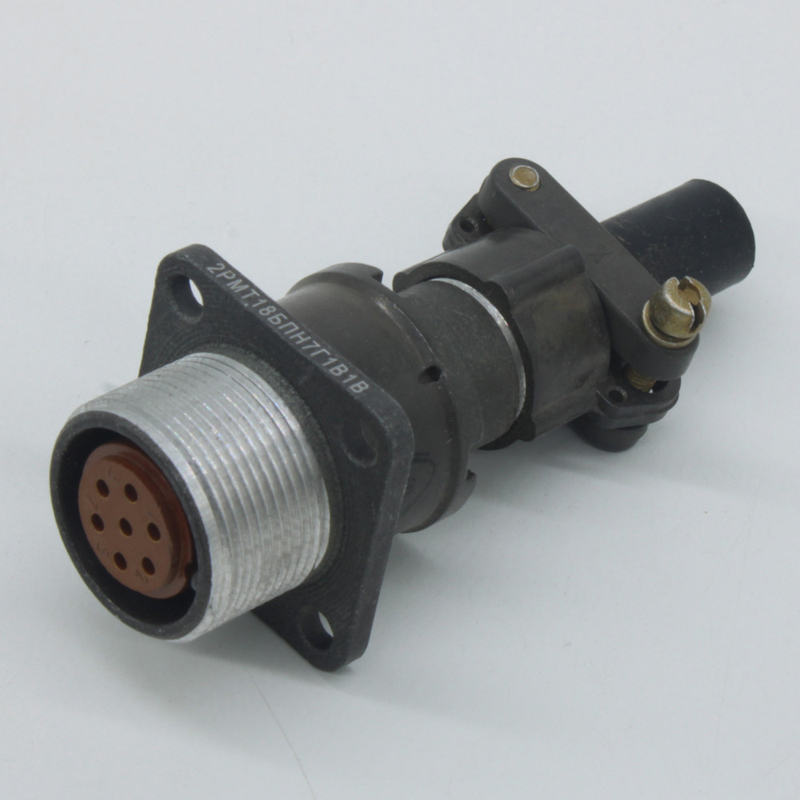

2РМТ18БПН7Г1В1В — это цилиндрический низкочастотный негерметичный соединитель блочного типа, выполненный в виде приборной розетки. Изделие предназначено для подключения электрических цепей в сетях переменного или постоянного тока с напряжением до 560 В. Основная область применения — коммутация цепей в составе блоков и приборов, где требуется компактное сочленение с ответной частью и надёжная передача сигнала или питания.

Соединитель относится к категории 2РМТ18 и производится компанией «Элекон» в Казани. Серия 2РМТ представляет собой развитие серии 2РМ, появившееся после 1991–1992 годов; в конструкции применяется монтаж методом обжимки, что упрощает сборку кабельных сборок и обеспечивает стабильный контакт.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, заявленные для нормальных климатических условий и отдельных специальных режимов.

• Максимальная токовая нагрузка: 7 А на одиночный контакт и до 40 А суммарно на соединитель.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм при нормальных условиях.
• Испытательное напряжение — до 1850 В в нормальных климатических условиях и 350 В при низком давлении 3 мм рт. ст.
• Ёмкость между контактами — не более 6 пФ.
• Количество контактов — 7, с покрытием позолотой (обозначение Г1).
• Теплостойкость — от 0 до +100 °С (индекс 1).
• Исполнение — всеклиматическое (В1В).

Конструктивные и эксплуатационные особенности

Индекс Г1 указывает на золочение контактов, что снижает переходное сопротивление и повышает устойчивость к коррозии при работе в слаботочных и ответственных цепях. Индекс 1 определяет теплостойкость в диапазоне от 0 до +100 °С. Всеклиматическое исполнение В1В означает пригодность к эксплуатации в различных климатических зонах, включая районы с повышенной влажностью, морским климатом и перепадами температур.

Негерметичная конструкция корпуса подразумевает применение в условиях, где отсутствуют требования к полной герметизации по газу или вакууму. Материал корпуса и изоляторов в предоставленных данных не указан, поэтому точный состав компонентов не приводится.

Область применения и монтаж

Соединитель 2РМТ18БПН7Г1В1В применяется в составе блочного и приборного оборудования, где необходимо обеспечить разъёмное соединение электрических цепей с числом проводников до семи. Типовые сценарии — межблочная коммутация, подключение жгутов и кабелей к приборам, передача питания и сигналов низкой частоты.

Монтаж выполняется методом обжимки, что исключает необходимость пайки и ускоряет сборку. При установке следует учитывать параметры токовой нагрузки: суммарный ток на соединитель не должен превышать 40 А, а на отдельный контакт — 7 А. Для цепей с низким давлением окружающей среды рабочее испытательное напряжение ограничивается значением 350 В при давлении 3 мм рт. ст.

Артикул изделия — 3171. Год актуальности карточки товара — 2026. Гарантийные сроки, комплектация поставки, сертификаты и точная страна производства в предоставленных данных не указаны, поэтому в описании не приводятся.
