Назначение соединителя 2РМТ18БПН7Г1В1В

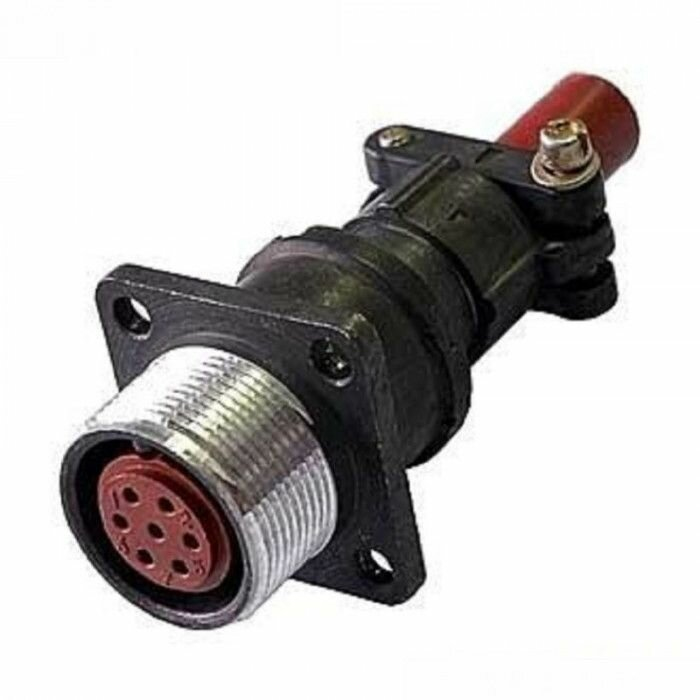

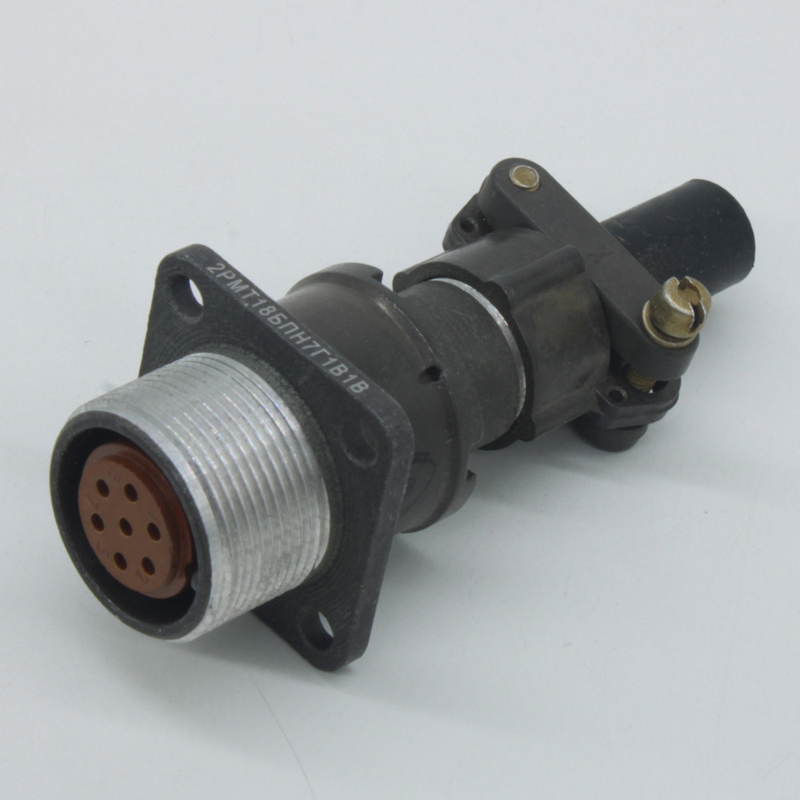

2РМТ18БПН7Г1В1В — цилиндрический низкочастотный негерметичный электрический соединитель, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего монтажа во всеклиматическом исполнении и обеспечивает электрическое соединение кабельных и приборных частей соединителей типа 2РМТ.

Конструктивно соединители 2РМТ состоят из кабельных и приборных вилок или розеток. Приборная часть соединителей изготавливается без патрубков либо с прямыми или угловыми патрубками, что позволяет подбирать исполнение под конкретную компоновку оборудования.

Технические особенности и параметры

Соединитель имеет резьбовое соединение и одношпоночную поляризацию корпуса, что исключает неправильное сочленение и обеспечивает надёжную фиксацию ответных частей. Контакты покрыты серебром, изоляционный материал — карболит.

• Тип изделия: розетка приборная.
• Количество контактов: 7, все диаметром 1,0 мм.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 °C.
• Повышенная влажность: до 98 % при температуре плюс 40 °C.
• Минимальная наработка: 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.
• Гарантийный срок хранения: 15 лет.
• Исполнение: всеклиматическое.

Расшифровка условного обозначения

Маркировка 2РМТ18БПН7Г1В1В содержит полную информацию о конструкции и исполнении изделия.

1. 2РМТ — тип соединителя.
2. 18 — условный размер корпуса.
3. Б — вид корпуса: приборный.
4. П — вид патрубка: прямой.
5. Н — вид гайки патрубка: для неэкранированного кабеля.
6. 7 — количество контактов.
7. Г — часть соединителя: розетка.
8. 1 — все контакты диаметром 1,0 мм.
9. В — покрытие контактов: серебро.
10. 1 — теплостойкость: 100 °C.
11. В — всеклиматическое исполнение.

Применение и совместимость

Розетка 2РМТ18БПН7Г1В1В устанавливается на приборной части оборудования и работает в паре с ответными кабельными вилками. Для данного изделия предусмотрены следующие ответные части:

• вилка 2РМ18КПН7Ш1А1;
• вилка 2РМ18КПН7Ш1В1;
• вилка 2РМ18КПЭ7Ш1А1;
• вилка 2РМ18КПЭ7Ш1В1;
• вилка 2РМ18КУН7Ш1А1;
• вилка 2РМ18КУН7Ш1В1;
• вилка 2РМ18КУЭ7Ш1А1;
• вилка 2РМ18КУЭ7Ш1В1;
• вилка 2РМТ18КПН7Ш1А1В;
• вилка 2РМТ18КПН7Ш1В1В.

Соединитель выпускается АО «Завод Элекон» в городе Казань. Артикул изделия — 3170, категория — 2РМТ18. Изделие рассчитано на эксплуатацию в составе электрических цепей низкой частоты и применяется в приборах и устройствах, где требуется надёжное резьбовое соединение с поляризацией корпуса и стойкость к воздействию влажности и широкого диапазона температур.
