Назначение разъёма 2РМТ18БПН7Г1В1В

2РМТ18БПН7Г1В1В — цилиндрический низкочастотный негерметичный тропикоустойчивый разъём, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в электро- и радиоаппаратуре общего и специального назначения, рассчитано на внутренний монтаж во всеклиматическом исполнении и устойчиво к воздействию тропических условий эксплуатации.

Конструктивные особенности и расшифровка обозначения

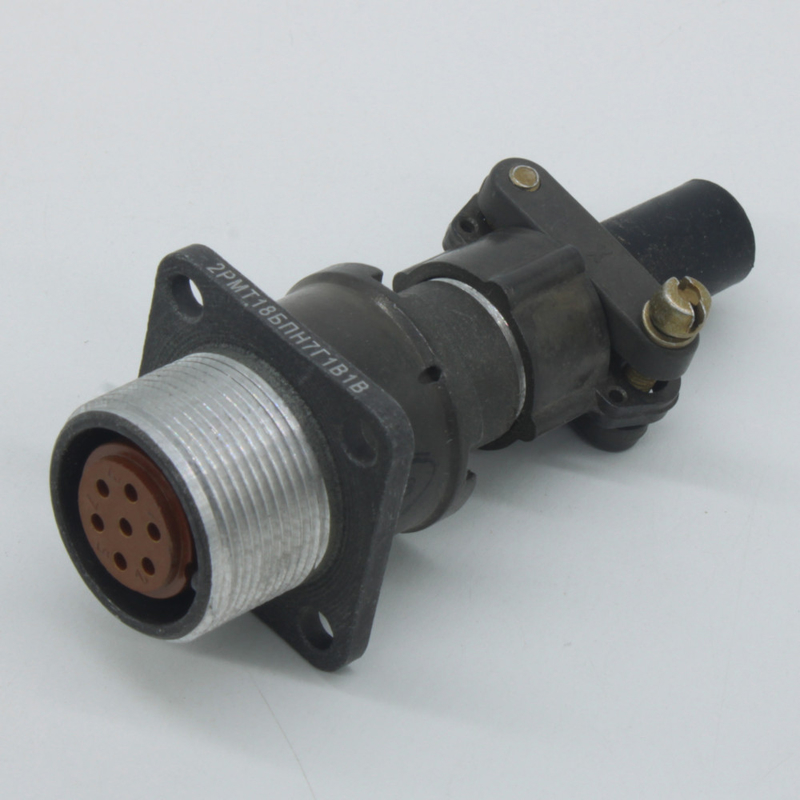

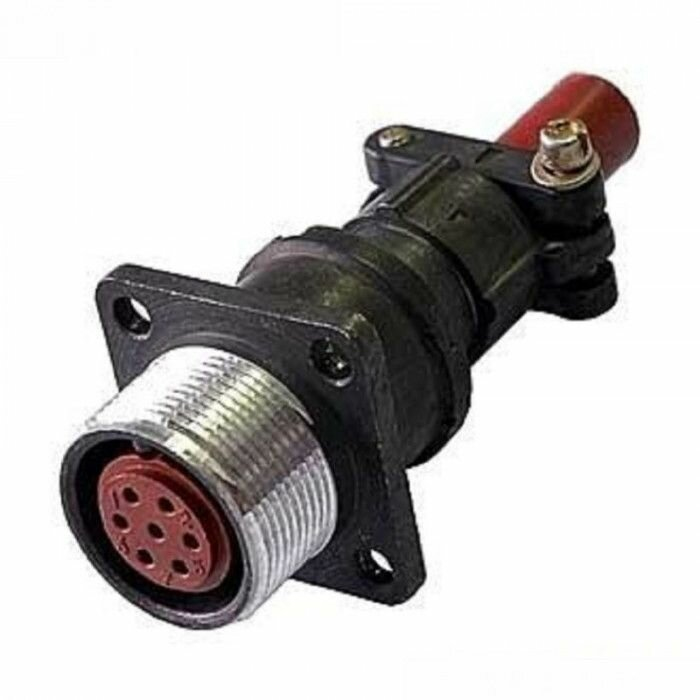

Разъём имеет блочный (приборный) корпус, что означает его установку непосредственно на корпус прибора или аппаратуры. Условный размер корпуса составляет 18 мм. Конструкция оснащена прямым патрубком и гайкой для неэкранированного кабеля.

Обозначение типа 2РМТ расшифровывается как низкочастотный цилиндрический негерметичный тропикоустойчивый разъём. Ниже приведена полная расшифровка позиций маркировки:

• 2РМТ — тип: низкочастотный цилиндрический негерметичный тропикоустойчивый;
• 18 — условный размер корпуса, 18 мм;
• Б — блочный (приборный) корпус;
• ПН — прямой патрубок, гайка для неэкранированного кабеля;
• 7Г1 — 7 контактов диаметром 1 мм;
• В1В — серебряное покрытие контактов.

Технические характеристики

Разъём оснащён семью контактами диаметром 1 мм с серебряным покрытием. Изделие выдерживает напряжение до 560 В и ток до 8 А на контакт, при этом суммарный ток по всем контактам составляет от 27 до 40 А.

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Сопротивление изоляции составляет не менее 1000–5000 МОм. Минимальная наработка — 5000 часов, срок сохраняемости — 25 лет.

Применение и правила эксплуатации

Разъём используется для соединения и разъединения цепей в электро- и радиоаппаратуре общего и специального назначения. Он подходит для внутреннего монтажа во всеклиматическом исполнении.

Важная особенность эксплуатации: соединение данного блочного разъёма осуществляется только с кабельной вилкой. Это означает, что для организации полноценного соединения необходимо использовать ответную часть соответствующего типа.

Ключевые параметры

1. Тип разъёма: цилиндрический низкочастотный негерметичный тропикоустойчивый.
2. Условный размер корпуса: 18 мм.
3. Исполнение корпуса: блочное (приборное).
4. Тип патрубка: прямой, с гайкой для неэкранированного кабеля.
5. Количество контактов: 7.
6. Диаметр контактов: 1 мм.
7. Покрытие контактов: серебряное.
8. Максимальное напряжение: 560 В.
9. Максимальный ток на контакт: 8 А.
10. Суммарный ток: 27–40 А.
11. Рабочая частота: до 3 МГц.
12. Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
13. Сопротивление изоляции: не менее 1000–5000 МОм.
14. Минимальная наработка: 5000 часов.
15. Срок сохраняемости: 25 лет.
