Назначение соединителя 2РМТ18БПН7Г1А1В

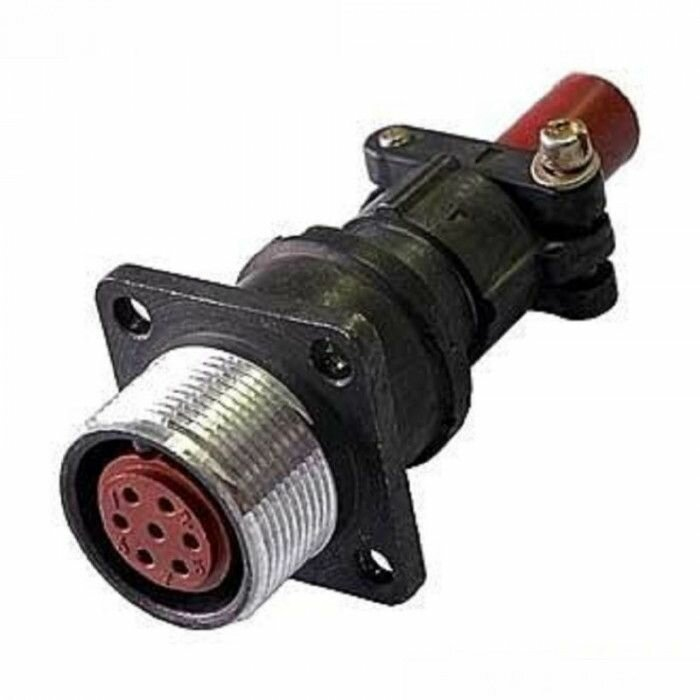

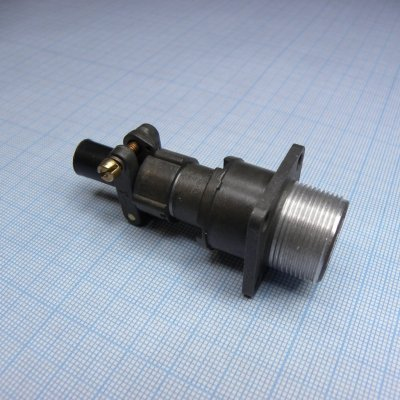

Разъём 2РМТ18БПН7Г1А1В производства «Элекон» представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для внутреннего монтажа в электрических цепях постоянного и переменного тока. Изделие применяется для коммутации цепей с частотой до 3 МГц и типично для аппаратуры общего и промышленного назначения.

Основное назначение соединителя — выполнение переходных и межблочных соединений внутри оборудования. Он востребован в радиоэлектронной и промышленной аппаратуре, где требуется надёжная электрическая стыковка блоков, модулей и кабельных сборок при многократном сочленении и расчленении.

Модель относится к типу 2РМТ — цилиндрическим низкочастотным разъёмам российского производства. Исполнение негерметичное, без защиты от проникновения пыли и влаги, что определяет область применения как внутренний монтаж.

Подтверждённые особенности конструкции

Обозначение 2РМТ18БПН7Г1А1В содержит ряд конструктивных признаков, каждый из которых указывает на конкретные свойства изделия.

• Монтажная часть представляет собой блочную приборную розетку с прямым патрубком, на что указывают буквы «ПН» и «Б» в обозначении.
• Вид сочленения — резьбовой корпус с одношпоночной поляризацией, что исключает неправильную стыковку ответных частей.
• Соединитель рассчитан на многократное сочленение и расчленение — до порядка 500 циклов.
• Количество контактов — 7, что соответствует цифре «7» в обозначении модели.
• Покрытие контактов — золото, на что указывает сочетание «А1». Это обеспечивает высокую стабильность переходного сопротивления и коррозионную стойкость.
• Корпус металлический и выполняет функцию экрана вокруг контактов, что повышает помехоустойчивость в цепях.
• Монтаж объёмный, с пайкой на кабель или провод. Допускается применение как экранированных, так и неэкранированных кабелей, при этом меняется конструкция концевой гайки патрубка.

Для данного типоразмера нагрузка на одиночный контакт достигает нескольких ампер: по аналогам 7-контактных 2РМТ18 ток на контакт составляет около 7 А. Максимальное рабочее напряжение — до 700 В постоянного или переменного тока, в зависимости от конкретной схемы контактов и исполнения.

Условия применения и эксплуатационные параметры

Диапазон рабочих температур соединителя обычно составляет примерно от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, что соответствует всеклиматическому исполнению соединителей серии 2РМТ. Такой диапазон позволяет применять изделие в аппаратуре, работающей в широком спектре климатических условий.

Разъём предназначен для цепей постоянного и переменного тока частотой до 3 МГц. Негерметичное исполнение означает отсутствие защиты от пыли и влаги, поэтому монтаж выполняется внутри корпусов оборудования, шкафов и блоков, где отсутствует прямое воздействие агрессивной среды.

Типовые области применения

1. Радиоэлектронная аппаратура общего и промышленного назначения.
2. Межблочные и переходные соединения внутри приборов и устройств.
3. Кабельные сборки с объёмным монтажом методом пайки.
4. Цепи, требующие экранирования для повышения помехоустойчивости.

Благодаря золотому покрытию контактов и экранирующему металлическому корпусу соединитель обеспечивает стабильное электрическое соединение при многократной коммутации. Изделие выпускается производителем «Элекон» и поставляется под артикулом 3166 в категории 2РМТ18.
