Назначение соединителя 2РМТ18БПН7Г1А1В

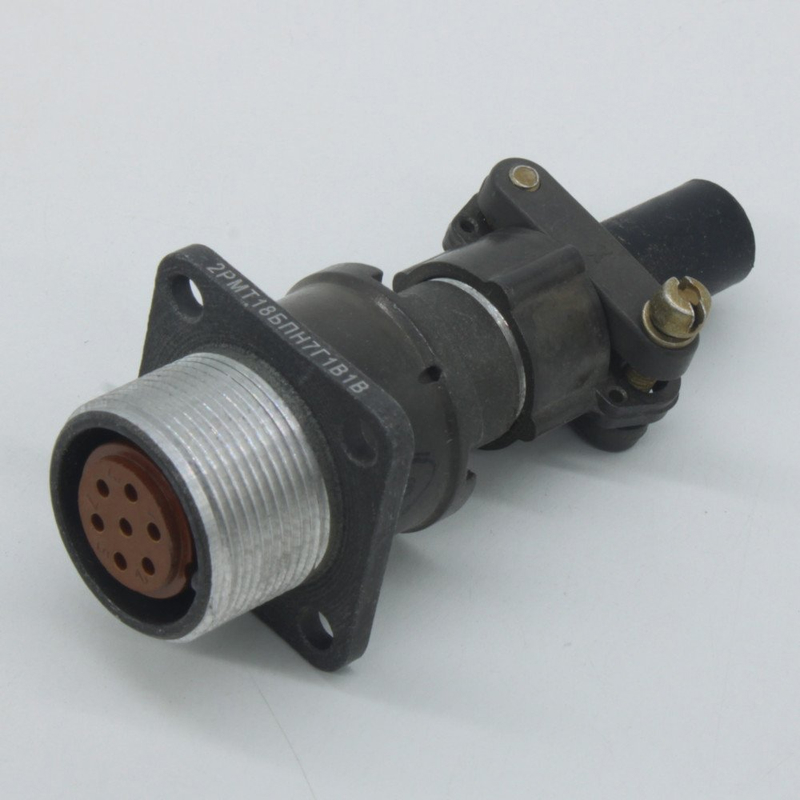

2РМТ18БПН7Г1А1В — это приборная блочная розетка, входящая в серию соединителей 2РМТ. Изделие предназначено для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Розетка применяется для внутреннего монтажа, то есть для установки на приборных панелях и в блоках аппаратуры, где требуется надёжное электрическое соединение с ответной вилкой.

Конструкция корпуса блочного типа позволяет закрепить розетку непосредственно на шасси или корпусе устройства. Всеклиматическое исполнение серии 2РМТ обеспечивает работоспособность соединителя в различных климатических условиях, что делает его пригодным для применения в аппаратуре, эксплуатируемой как в помещениях, так и на открытом воздухе в составе защищённых блоков.

Подтверждённые технические характеристики

Ниже перечислены характеристики, заявленные для данного исполнения соединителя:

• Количество контактов — 7.
• Диаметр контактов — 1 мм.
• Рабочее напряжение — не более 560 В, в отдельных источниках указывается значение до 700 В.
• Максимальная токовая нагрузка на одиночный контакт — не более 7 А.
• Суммарная токовая нагрузка — не более 40 А.
• Сопротивление контактов — не более 0,005 Ом.
• Материал контактов — золото или серебро.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Вид корпуса — блочный, он же приборный.
• Вид патрубка — прямой.
• Вид гайки патрубка — для неэкранированного кабеля.

Резьбовое сочленение и одношпоночная поляризация корпусов обеспечивают надёжное соединение и исключают неправильную стыковку ответных частей. Исполнение может быть экранированным или неэкранированным, и именно этот признак определяет вид концевой гайки патрубка.

Применение и совместимость

Соединители серии 2РМТ нашли применение в приборной и блочной аппаратуре, где требуется компактное и надёжное разъёмное соединение цепей управления, питания и сигнализации. Блочная розетка устанавливается на корпус прибора, а ответная вилка подключается к кабелю.

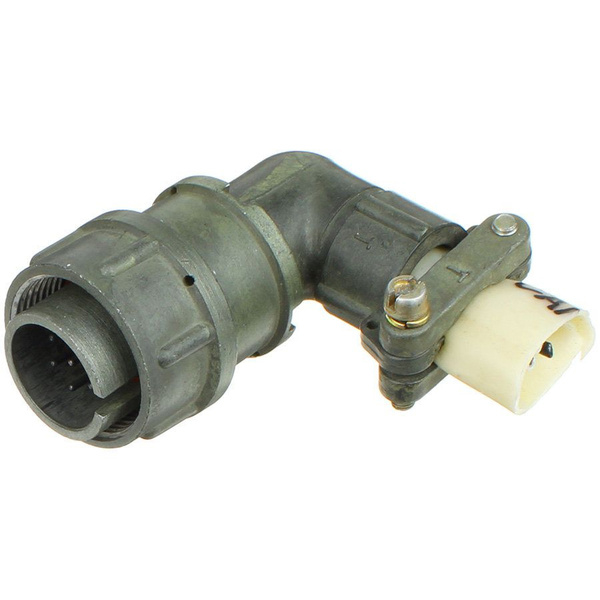

Для розетки 2РМТ18БПН7Г1А1В подходят различные ответные вилки, в частности 2РМ18КПН7Ш1А1, 2РМ18КПН7Ш1В1 и другие совместимые исполнения. При подборе ответной части следует учитывать число и диаметр контактов, вид патрубка и тип гайки, чтобы обеспечить соответствие по способу крепления кабеля и наличию или отсутствию экранирования.

Благодаря сочетанию семи контактов диаметром 1 мм, рабочему напряжению до 560 В и токовой нагрузке до 7 А на контакт, розетка подходит для коммутации цепей с умеренными токами и напряжениями. Низкое сопротивление контактов — не более 0,005 Ом — снижает потери и нагрев в месте соединения.
