Назначение разъёма 2РМТ18БПН4ГВ1В

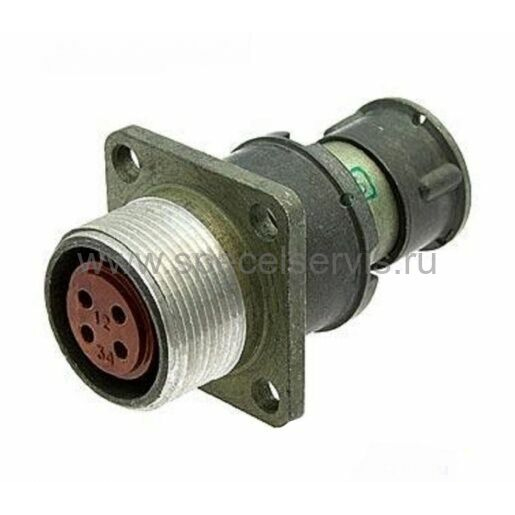

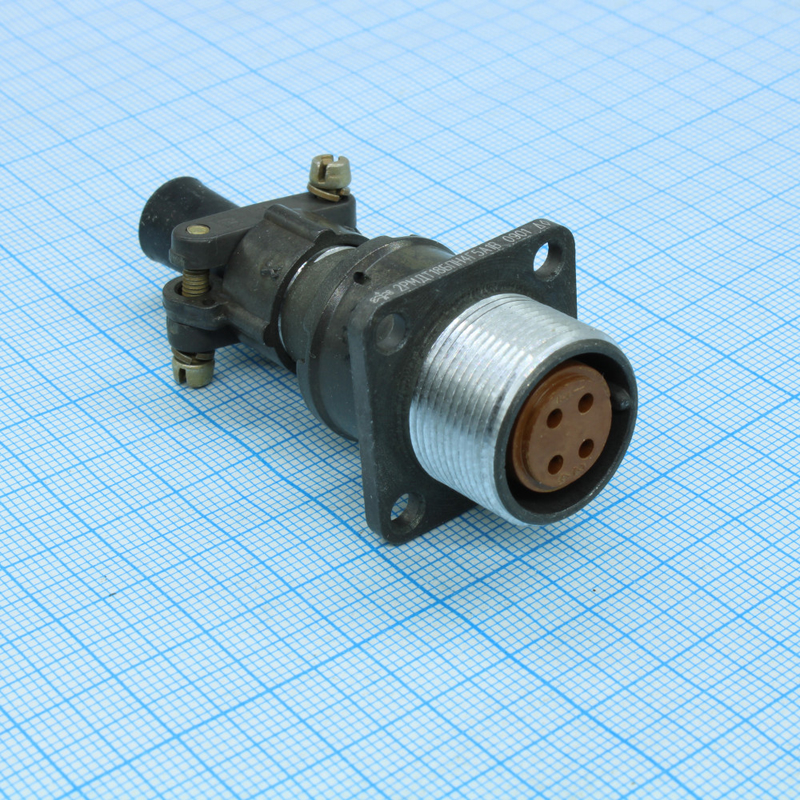

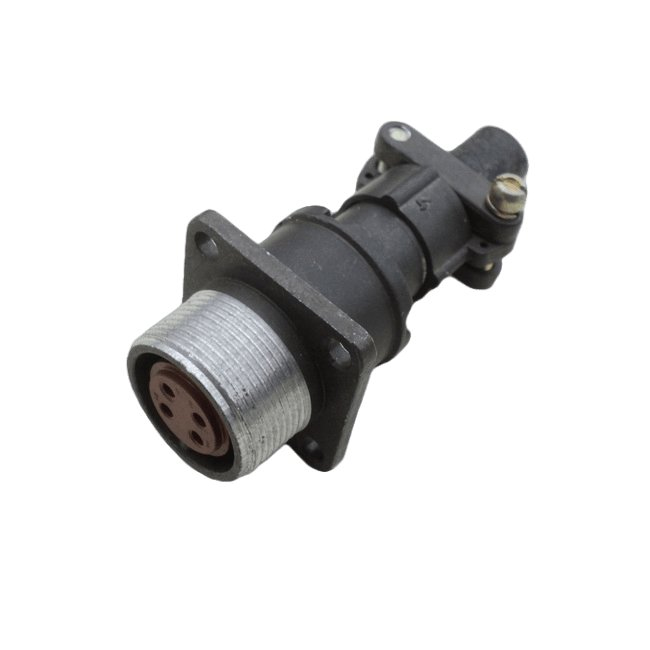

Разъём 2РМТ18БПН4ГВ1В производства завода «Элекон» (Казань) относится к серии «5» и представляет собой цилиндрический низкочастотный электрический соединитель. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Основная задача разъёма — обеспечение надёжного и стабильного контакта при передаче сигнала и питания между блоками и узлами электронной аппаратуры.

Конструкция предусматривает внутренний объёмный монтаж, то есть пайку проводников непосредственно на контактные элементы разъёма. Это делает изделие пригодным для использования в составе кабельных сборок и жгутов, где требуется компактное и защищённое соединение.

Подтверждённые особенности и технические параметры

Маркировка 2РМТ18БПН4ГВ1В полностью отражает особенности исполнения разъёма. Типоразмер 18 определяет габаритные и присоединительные размеры корпуса. Буквенные и цифровые обозначения указывают на прямые контакты, повышенную надёжность, четыре ряда контактов, гильзовое исполнение и цельнометаллический корпус. Разъём выполнен в виде розетки.

Ключевые технические характеристики, подтверждённые для данной серии, приведены ниже.

• Количество контактов: варьируется в пределах серии 2РМТ — от 14 до 45.
• Покрытие контактов: серебро, обеспечивающее низкое переходное сопротивление — не более 0,005 Ом.
• Материал изолятора: карболит.
• Рабочее напряжение: до 560 В.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 1000 МОм.
• Приёмка: «5».

Сочетание серебряного покрытия контактов и карболитового изолятора обеспечивает стабильность электрических параметров и стойкость к воздействию внешней среды. Цельнометаллический корпус повышает механическую прочность и экранирующие свойства соединителя.

Применение и условия эксплуатации

Разъёмы серии 2РМТ и 2РМДТ от «Элекон» находят применение в промышленной электронике, авиационной и военной технике. Они используются там, где требуются герметичные соединения с высокой виброустойчивостью и надёжностью. Изделие подходит для эксплуатации в жёстких условиях, включая значительные перепады температур и механические нагрузки.

Серия 2РМТ/2РМДТ соответствует ГОСТ и техническим условиям, в частности ГЕ0.364.126ТУ. Это подтверждает пригодность разъёма для ответственных применений, где предъявляются повышенные требования к качеству и долговечности соединений.

Области использования

1. Промышленная электроника и приборы управления.
2. Авиационное и военное оборудование.
3. Системы, работающие в условиях вибрации и перепадов температур.
4. Кабельные сборки и жгуты с внутренним объёмным монтажом.

Таким образом, 2РМТ18БПН4ГВ1В — это надёжный цилиндрический разъём с серебряными контактами, карболитовым изолятором и цельнометаллическим корпусом, рассчитанный на напряжение до 560 В и температуру от минус 60 до плюс 100 градусов Цельсия. Приёмка «5» и соответствие ТУ делают его пригодным для ответственных задач в промышленности и специальной технике.
