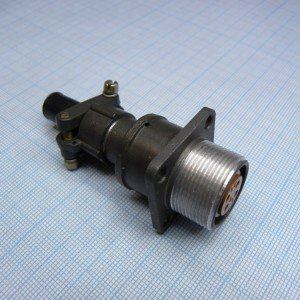

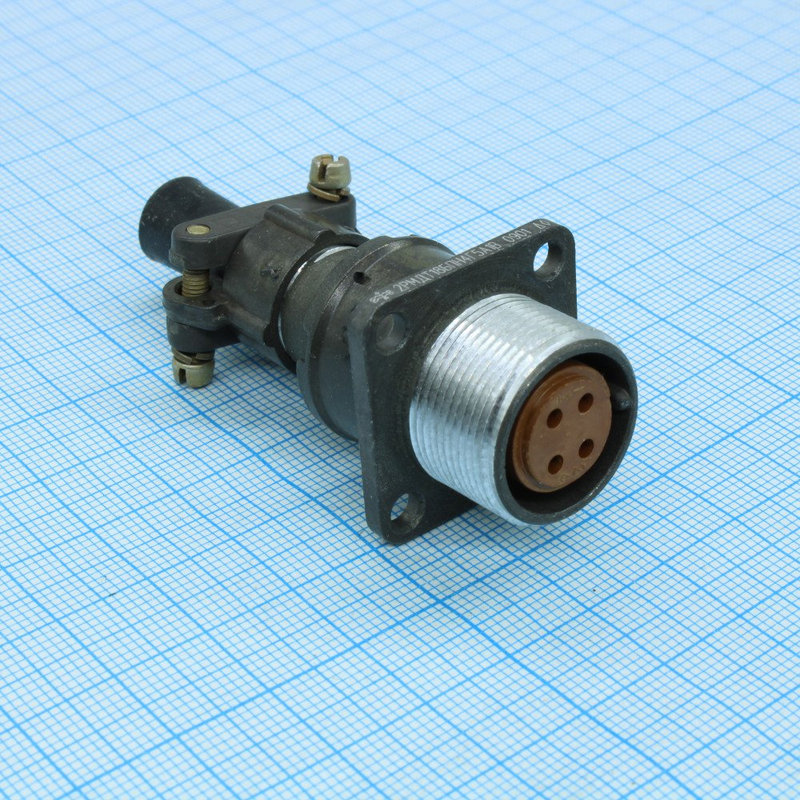

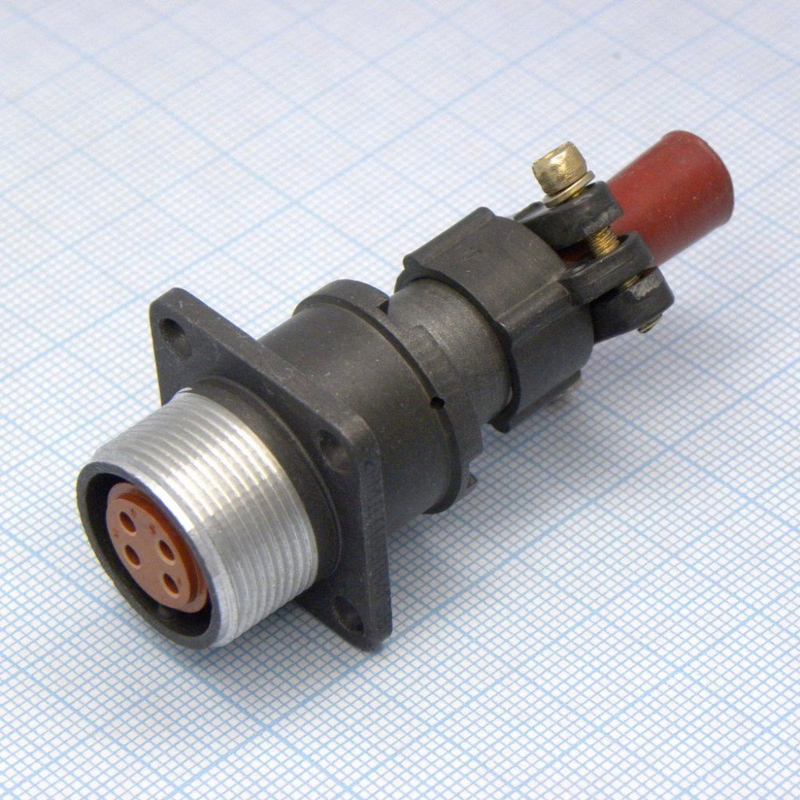

Назначение разъёма 2РМТ18БПН4Г5В1В

2РМТ18БПН4Г5В1В «Элекон 5» — цилиндрический низкочастотный соединитель серии 2РМТ производства завода «Элекон» (город Казань). Изделие предназначено для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется для коммутации цепей в составе приборного и кабельного оборудования, где требуется компактное исполнение с прямым кожухом и резьбовым сочленением.

Модель относится к блочным вилкам с прямым кожухом (БПН) и имеет условный размер корпуса 18. Конструкция рассчитана на работу в составе ответных частей серии 2РМТ; при этом разъёмы серии 2РМТ не взаимосочленяемы с изделиями серии 2РМДТ, хотя и имеют схожие характеристики.

Подтверждённые особенности конструкции

Разъём включает карболитовое основание и металлический корпус. Контактная группа содержит 4 контакта (исполнение 4Г), покрытие контактов — золото (Г). Монтаж выполняется пайкой. Вид сочленения — резьбовой, позиционирование — одношпоночное. Исполнение В1В означает монтаж без патрубка и внутреннюю установку. Изделие поставляется в всеклиматическом исполнении по ТУ ГЕО.364.126ТУ.

• Тип соединителя: 2РМТ.
• Условный размер корпуса: 18.
• Исполнение корпуса: приборный, прямой кожух (БПН).
• Число контактов: 4.
• Покрытие контактов: золочение.
• Вид сочленения: резьбовой.
• Позиционирование: одношпоночное.
• Монтаж: пайкой, без патрубка, внутренняя установка (В1В).
• Приёмка: «5».
• Год выпуска: 2018.
• Артикул: 20311.

Технические характеристики и условия применения

Разъём рассчитан на рабочий ток от 4 до 36 А на контакт и максимальное напряжение 700 В. Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Ресурс по количеству сочленений — до 500 циклов. Указанные параметры определяют область применения: приборное и кабельное оборудование, внутренний объёмный монтаж, эксплуатация в цепях низкой частоты.

Изделие предназначено для цепей постоянного и переменного тока частотой до 3 МГц. Экранированный кабель и металлический корпус обеспечивают выполнение соединения в условиях, предусмотренных ТУ ГЕО.364.126ТУ. Всеклиматическое исполнение допускает применение в различных климатических зонах в пределах указанного температурного диапазона.

При монтаже следует учитывать отсутствие патрубка: подключение выполняется внутренней установкой с пайкой проводников к контактам. Резьбовое сочленение и одношпоночное позиционирование упрощают сборку и обеспечивают надёжную фиксацию ответных частей. Совместимость с другими сериями ограничена: разъёмы 2РМТ не сочленяются с 2РМДТ, поэтому ответные части подбираются из той же серии.

Область применения

Разъём 2РМТ18БПН4Г5В1В применяется в приборостроении и кабельных сборках для коммутации цепей питания и сигнальных линий с частотой до 3 МГц. Благодаря четырём контактам, току до 36 А на контакт и напряжению до 700 В он подходит для внутреннего объёмного монтажа в блоках и устройствах, где требуется компактный цилиндрический соединитель с резьбовым креплением и золочениями контактами. Приёмка «5» и выпуск 2018 года подтверждают соответствие изделия требованиям ТУ ГЕО.364.126ТУ.
