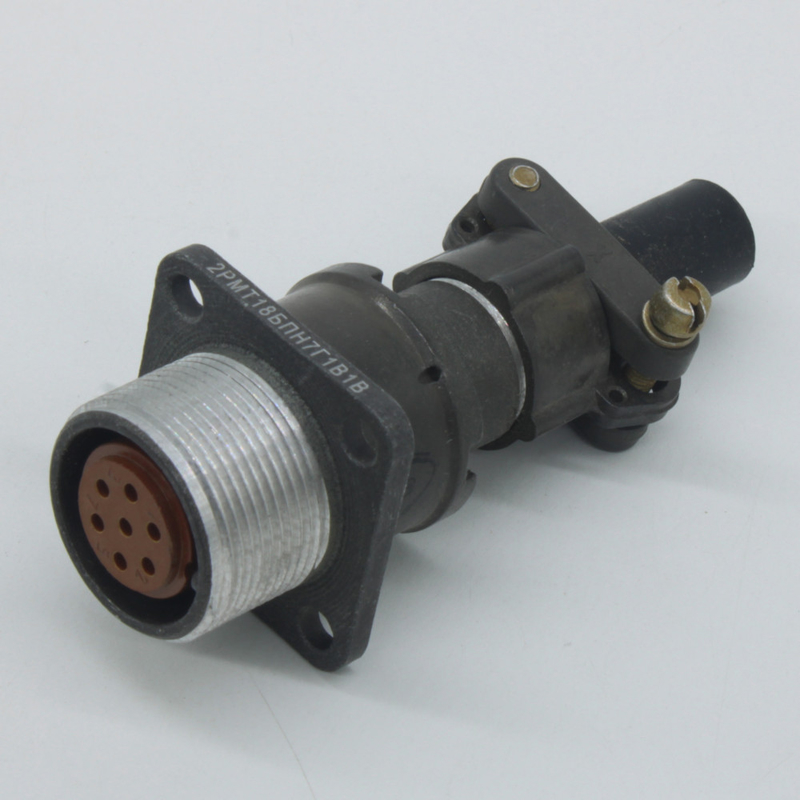

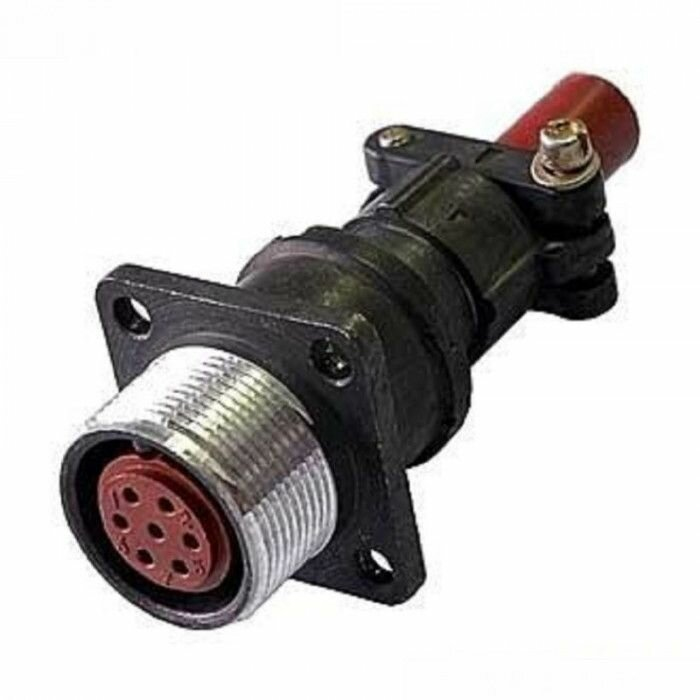

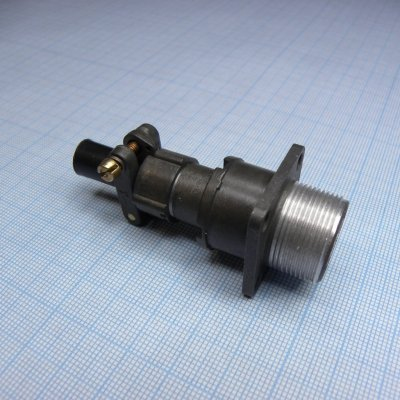

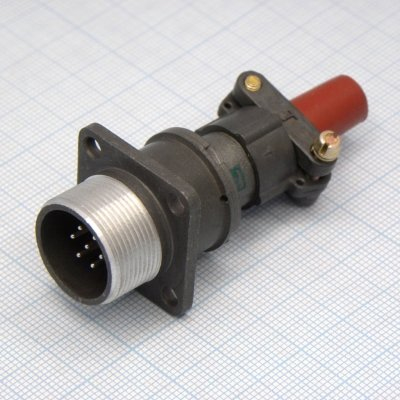

2РМТ18БПН7Г1В1В: надежный цилиндрический разъем для промышленного оборудования

Разъем 2РМТ18БПН7Г1В1В применяется для создания разъемных электрических соединений в промышленной аппаратуре, системах автоматики, измерительной технике и оборудовании, работающем в сложной внешней среде. Модель относится к серии 2РМТ — низкочастотным цилиндрическим негерметичным соединителям во всеклиматическом исполнении.

Конструкция и расшифровка

Маркировка 2РМТ18БПН7Г1В1В отражает ключевые конструктивные особенности изделия:

• 2РМТ — серия цилиндрических низкочастотных электрических соединителей.

• 18 — условный размер корпуса.

• Б — блочное, или приборное, исполнение корпуса.

• П — прямой патрубок.

• Н — исполнение для неэкранированного кабеля.

• 7 — семь контактов.

• Г — контакты-гнезда, то есть розетка.

• 1 — контакты диаметром 1 мм.

• В — серебряное покрытие контактов.

• 1В — теплостойкое и всеклиматическое исполнение.

Разъем предназначен для установки на корпус или панель прибора. Блочная конструкция делает его удобным для формирования надежного интерфейса между внутренними цепями оборудования и внешним кабелем.

Технические особенности

Для 2РМТ18БПН7Г1В1В заявлены семь контактных позиций и рабочее напряжение до 560 В. Контакты диаметром 1 мм рассчитаны на передачу сигнальных и силовых цепей с учетом требований конкретной схемы и условий монтажа.

К основным характеристикам относят:

• Резьбовое сочленение, повышающее устойчивость соединения к вибрации и случайному разъединению.

• Одношпоночную поляризацию, которая помогает исключить неверное взаимное соединение ответных частей.

• Серебряное покрытие контактов для снижения переходного сопротивления и поддержания стабильного электрического контакта.

• Диапазон рабочих температур от −60 до +100 °C.

• Возможность эксплуатации при относительной влажности до 98% при +35 °C.

• Ресурс до 500 циклов сочленения и расчленения по данным типовых описаний изделия.

Где используется разъем

2РМТ18БПН7Г1В1В подходит для техники, где важны механическая прочность, фиксированное соединение и устойчивость к неблагоприятным факторам. Всеклиматическое исполнение серии 2РМТ ориентировано на применение в условиях перепадов температуры, высокой влажности, вибрационных и механических нагрузок.

Типичные области использования:

• Промышленные шкафы управления и автоматика.

• Контрольно-измерительные комплексы.

• Электронные приборы и испытательное оборудование.

• Транспортная, энергетическая и производственная техника.

• Кабельные соединения внутри приборов и между функциональными модулями.

Пример применения

Например, разъем может использоваться на лицевой или задней панели измерительного прибора: блочная розетка 2РМТ18БПН7Г1В1В устанавливается в корпусе, а ответная кабельная часть подключает прибор к внешнему датчику, исполнительному механизму или распределительной линии. Резьбовая фиксация удерживает соединение при вибрации, а ключ поляризации снижает риск ошибочного подключения.

При подборе ответной части важно проверить совпадение типа соединителя, контактной схемы, исполнения корпуса, способа монтажа и назначения контактов. Для корректной работы необходимо также учитывать токовую нагрузку по каждой цепи, условия среды и требования проектной документации.
