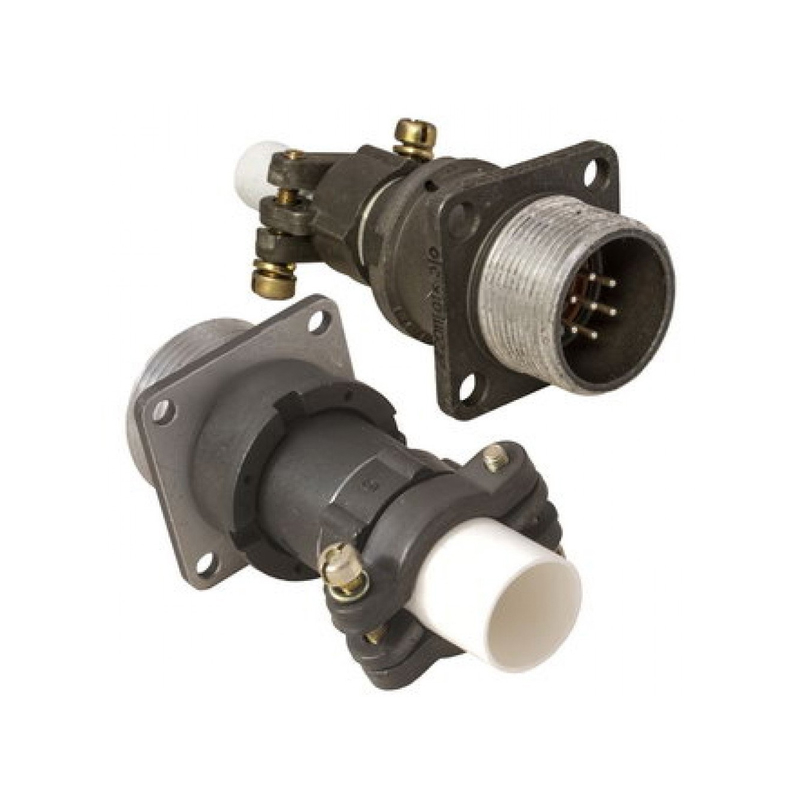

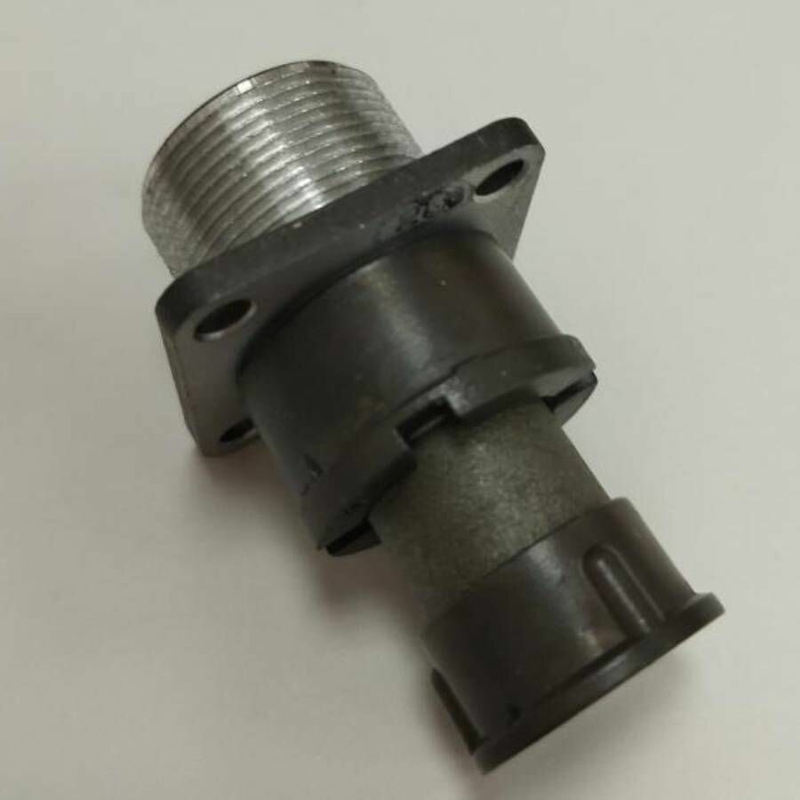

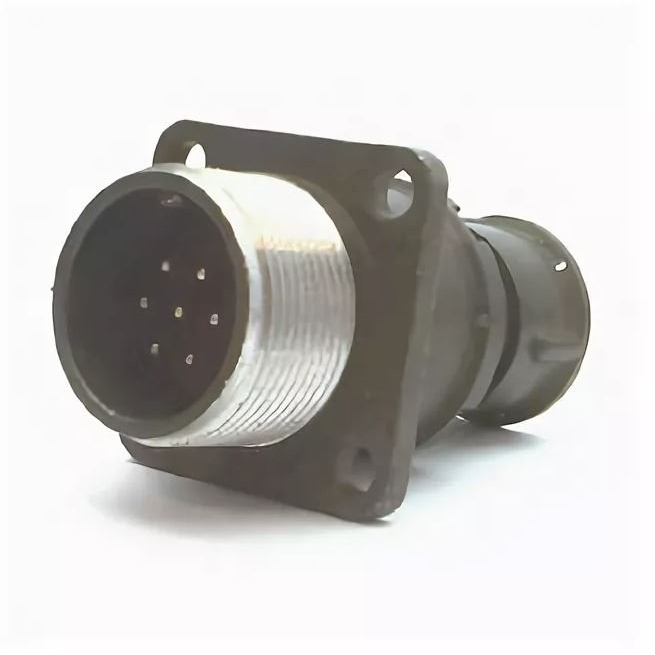

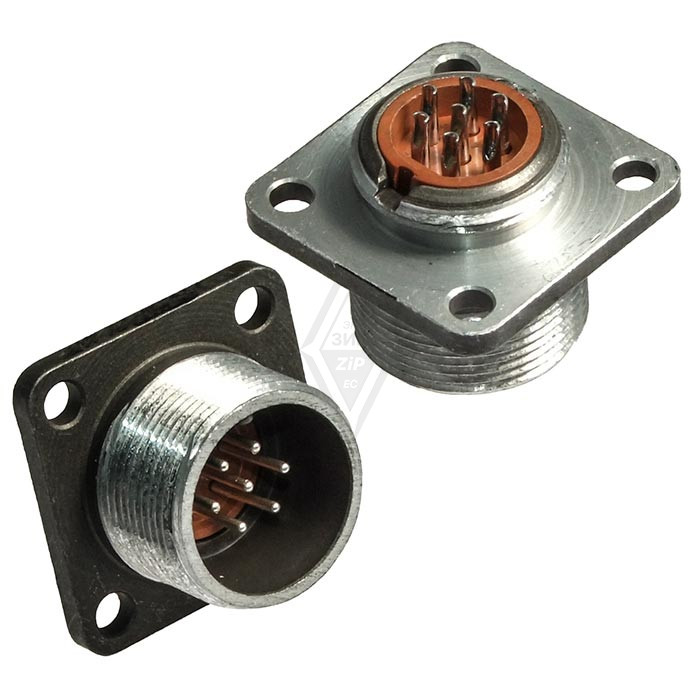

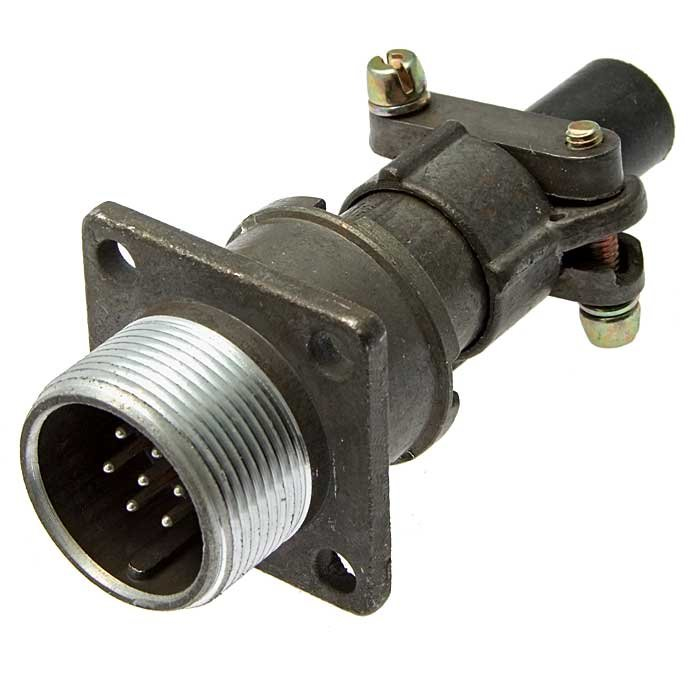

Назначение разъёма 2РМТ18БПЭ7Ш1В1В

2РМТ18БПЭ7Ш1В1В — это цилиндрический низкочастотный разъём производства компании «Элекон», предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжная коммутация при повышенных требованиях к стабильности контакта и стойкости к внешним воздействиям.

Разъём относится к серии 2РМТ, которая широко используется в промышленной электронике, приборостроении и различной аппаратуре. Блочная конструкция и приборный монтаж без патрубка делают модель удобной для установки непосредственно на корпус или шасси прибора.

Конструкция и подтверждённые особенности

Модель имеет тип «вилка» (обозначение БПЭ) и блочное исполнение. Всеклиматическое исполнение (индекс В) означает, что разъём рассчитан на эксплуатацию в жёстких условиях с широким диапазоном температур и повышенной влажностью.

Корпус разъёма выполнен из металла, а изолятор — из карболита. Такое сочетание материалов обеспечивает механическую прочность и надёжную электрическую изоляцию. Соединение контактов — резьбовое, что гарантирует плотный и устойчивый контакт при вибрациях и механических нагрузках.

Основные технические характеристики:

• количество контактов — 7;
• диаметр контактов — 1,0 мм;
• покрытие контактов — серебряное;
• сопротивление контактов — не более 0,005 Ом;
• сопротивление изолятора — не менее 1000 МОм;
• максимальное рабочее напряжение — до 700 В;
• рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия;
• частота коммутируемых цепей — до 3 МГц.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению и металлическому корпусу разъём 2РМТ18БПЭ7Ш1В1В подходит для эксплуатации в жёстких условиях: при перепадах температур, повышенной влажности и механических воздействиях. Это делает его востребованным в составе промышленного оборудования, измерительной и связной аппаратуры, а также в приборостроении.

Низкое сопротивление контактов и высокое сопротивление изолятора обеспечивают стабильную передачу сигнала и минимизируют потери в электрических цепях. Серебряное покрытие контактов снижает переходное сопротивление и повышает долговечность соединения при многократных сочленениях.

Области применения

1. Промышленная электроника и системы управления.
2. Приборостроение и измерительная техника.
3. Аппаратура, работающая в условиях повышенных требований к надёжности.

Разъём поставляется как самостоятельное изделие серии 2РМТ и предназначен для монтажа в составе ответных частей и кабельных сборок соответствующего типоразмера.

Дополнительные сведения о комплектации, сертификатах и стране производства в предоставленных данных не указаны.
