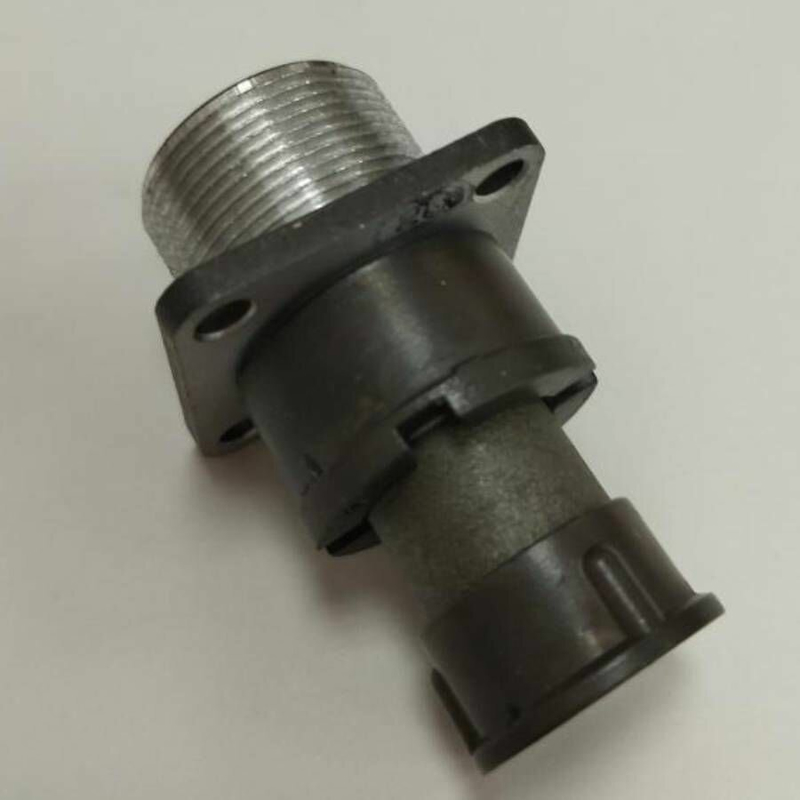

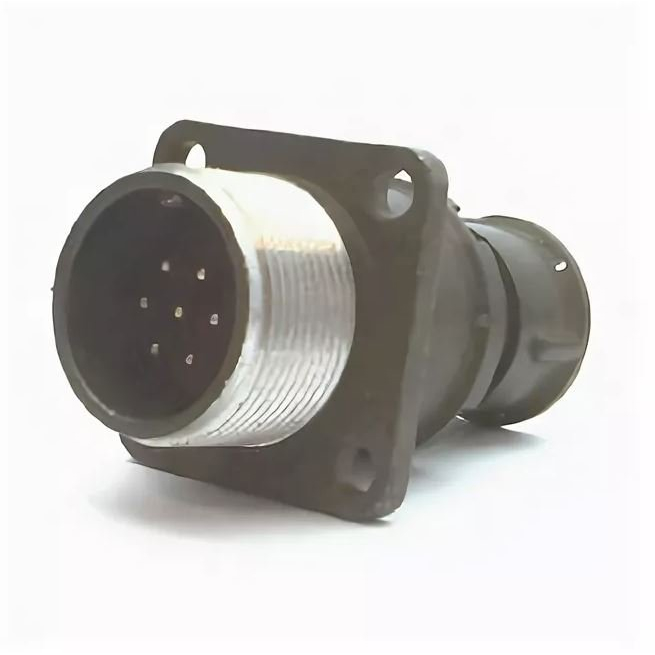

Назначение соединителя 2РМТ18БПЭ7Ш1В1В

2РМТ18БПЭ7Ш1В1В — электрический низкочастотный цилиндрический разъём серии 2РМТ, предназначенный для работы в составе соединителей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего монтажа в электрических цепях всеклиматического исполнения и обеспечивает соединение кабельных и приборных (блочных) частей.

Вилка относится к типу негерметичных разъёмов с резьбовой фиксацией корпусов и одношпоночной поляризацией. Такое исполнение обеспечивает устойчивость к тропическим условиям и воздействию влаги.

Электрические параметры

Разъём рассчитан на следующие подтверждённые характеристики:

• количество контактов — 7;
• максимальный рабочий ток на один контакт — до 7 А;
• суммарный ток по всем контактам — до 40 А;
• рабочее напряжение — до 560–700 В (амплитудное) в зависимости от условий и режима эксплуатации;
• сопротивление изоляции — не менее 5000 МОм;
• электрическая прочность изоляции — порядка 1850–2300 В (амплитуда) при соответствующем рабочем напряжении.

Указанные значения позволяют использовать соединитель в цепях питания и сигнальных цепях низкой частоты с учётом допустимой токовой нагрузки на контакт и суммарного тока.

Конструкция и климатическое исполнение

2РМТ18БПЭ7Ш1В1В имеет всеклиматическое исполнение. Диапазон рабочих температур обычно составляет от минус 60 до плюс 100 градусов Цельсия, что допускает эксплуатацию в условиях тропического и общеклиматического исполнения. Относительная влажность воздуха может достигать около 95–98 процентов при температуре не выше 40 градусов Цельсия, что обеспечивает устойчивость к влаге и конденсату.

Буквенно-цифровой индекс «Э7Ш1В1В» указывает на блочную (приборную) вилку с серебряным покрытием контактов, теплостойкостью до плюс 100 градусов Цельсия и всеклиматическим исполнением. Конструкция предусматривает монтаж с экранированным кабелем — патрубок с гайкой для экрана. Усилие сочленения и расчленения соединённых половинок ограничено значением около 88 Н, что соответствует примерно 9 кгс.

Применение

Соединитель применяется для внутреннего монтажа в электрических цепях приборов и кабельных сборок, где требуется компактное цилиндрическое соединение с резьбовой фиксацией и защитой от влаги. Одношпоночная поляризация исключает неправильное сочленение половинок, а исполнение с серебряным покрытием контактов и теплостойкостью до плюс 100 градусов Цельсия подходит для работы в составе оборудования, эксплуатируемого при повышенных температурах.

Разъём используется в цепях постоянного и переменного тока частотой до 3 МГц, что соответствует низкочастотному диапазону. Вилка предназначена для совместной работы с ответной частью соединителя серии 2РМТ18.

Ключевые особенности

• 7 контактов с серебряным покрытием;
• ток на контакт до 7 А и суммарный ток до 40 А;
• рабочее напряжение до 560–700 В (амплитудное);
• сопротивление изоляции не менее 5000 МОм;
• испытательное напряжение изоляции порядка 1850–2300 В (амплитуда);
• диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия;
• всеклиматическое исполнение, влаго- и тропикоустойчивость;
• резьбовая фиксация корпусов и одношпоночная поляризация;
• монтаж с экранированным кабелем через патрубок с гайкой для экрана;
• усилие сочленения и расчленения около 88 Н.

Изделие поставляется под наименованием 2РМТ18БПЭ7Ш1В1В, артикул 80240, категория 2РМТ18. Производитель в предоставленных данных не указан.
