Назначение и область применения

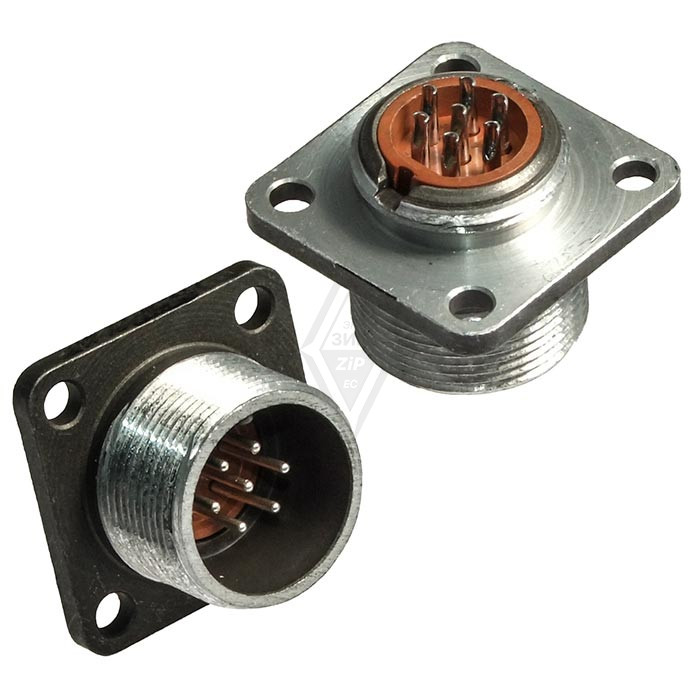

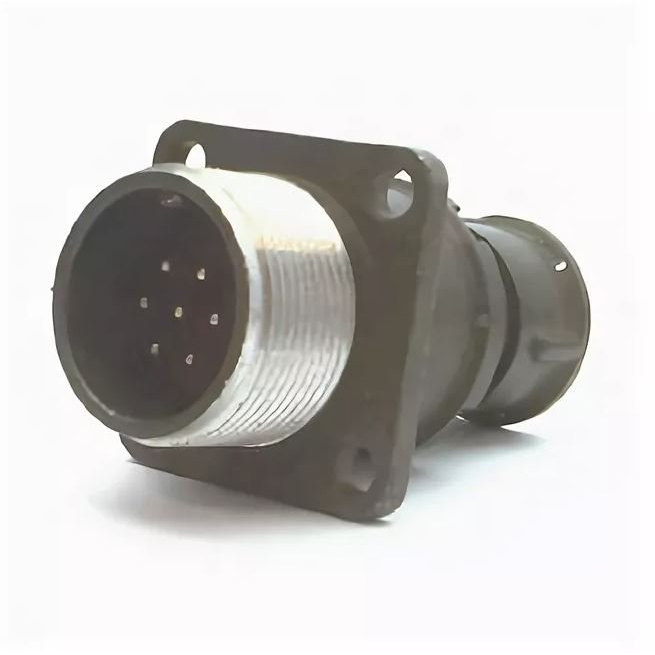

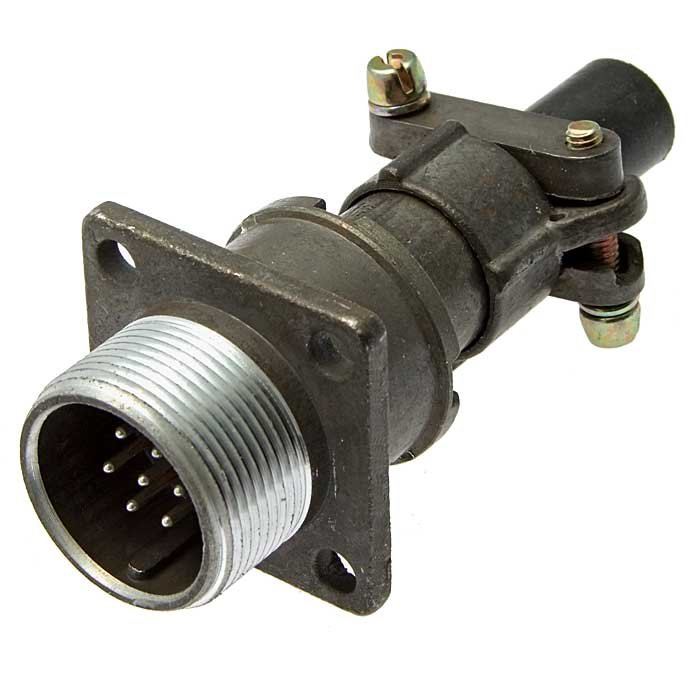

2РМТ18БПЭ7Ш1В1В — это вилка блочная цилиндрического низкочастотного разъёма серии 2РМТ. Изделие предназначено для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц. Разъём применяется в электро- и радиоаппаратуре специального и общего назначения для соединения проводов, кабелей, узлов и блоков.

Модель выпускалась в период 2015–2026 годов и соответствует ТУ ГЕО.364.126ТУ (АШДК.434410.062ТУ). Как блочная вилка приборного типа, она устанавливается непосредственно на панель и обеспечивает надёжное электрическое соединение внутри аппаратуры.

Основные технические характеристики

• Условный размер корпуса — 18.
• Количество контактов — 7, диаметр каждого контакта 1 мм.
• Контакты штыревые, не извлекаемые, изготовлены из латуни ЛС59-1 с серебряным покрытием.
• Монтаж на панель выполняется пайкой.
• Тип исполнения — приборный, без патрубка.
• Соединение резьбовое.
• Поляризация одношпоночная.
• Экранированная конструкция, негерметичная.
• Рабочая температура — от минус 60 °C до плюс 100 °C.
• Климатическое исполнение — всеклиматическое В.
• Ресурс — 500 сочленений.

Конструктивные особенности и применение

Вилка 2РМТ18БПЭ7Ш1В1В относится к низкочастотным цилиндрическим разъёмам серии 2РМТ, предназначенным для объёмного монтажа. Экранное исполнение позволяет использовать её в цепях, где требуется снижение уровня помех, а одношпоночная поляризация исключает неправильное сочленение. Резьбовое соединение обеспечивает механическую фиксацию и устойчивость к вибрационным нагрузкам.

Благодаря всеклиматическому исполнению В изделие сохраняет работоспособность в широком диапазоне температур и при повышенной влажности. Приборный тип без патрубка упрощает установку на панель и экономит внутреннее пространство блоков. Ресурс в 500 сочленений достаточен для аппаратуры, не требующей частой перекоммутации.

Разъём востребован в производстве электро- и радиоаппаратуры специального и общего назначения, где применяются проверенные временем цилиндрические соединители серии 2РМТ. Он подходит для соединения проводов, кабелей, узлов и блоков при монтаже внутри корпусов и стоек. Соответствие ТУ подтверждает пригодность модели для ответственных применений, а марка латуни и серебряное покрытие контактов обеспечивают стабильное переходное сопротивление на протяжении всего срока службы.
