Назначение соединителя 2РМТ18БПЭ7Ш1В1В

Соединитель 2РМТ18БПЭ7Ш1В1В представляет собой цилиндрический низкочастотный тропикоустойчивый разъём, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется для соединения и разъединения электрических цепей, обеспечивая надёжную коммутацию при напряжении 560 или 700 В в зависимости от типономинала.

Данная модель относится к соединителям типа 2РМТ и выпускается в блочном (приборном) исполнении. Такое конструктивное решение ориентировано на внутренний монтаж в составе электро- и радиоаппаратуры специального и общего назначения.

Конструктивные особенности

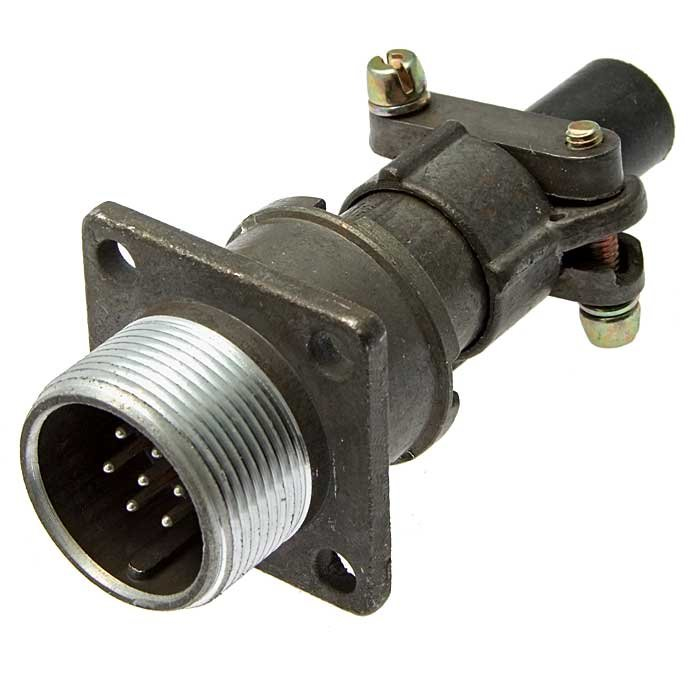

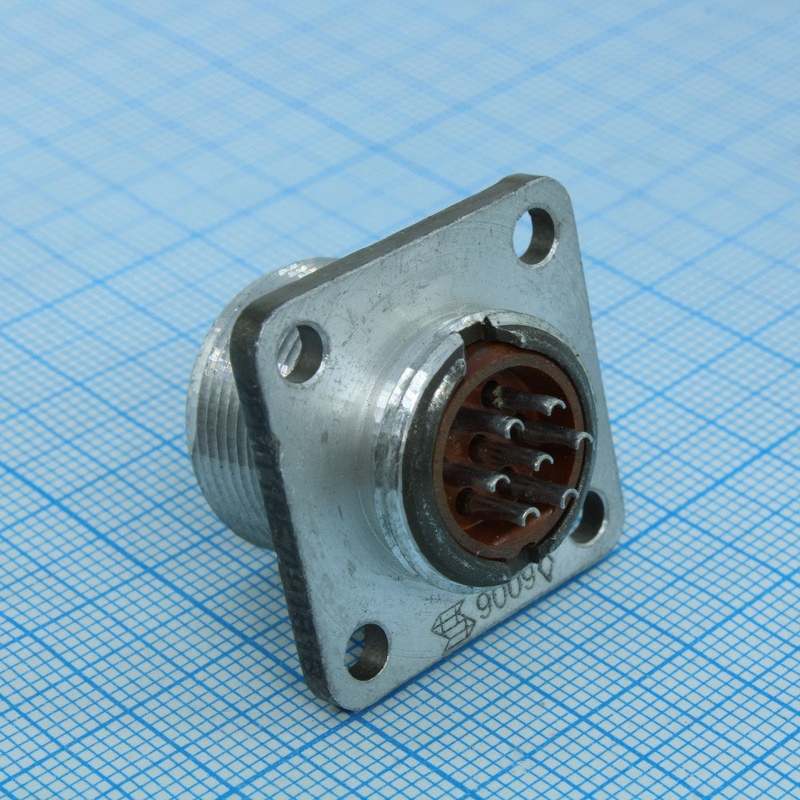

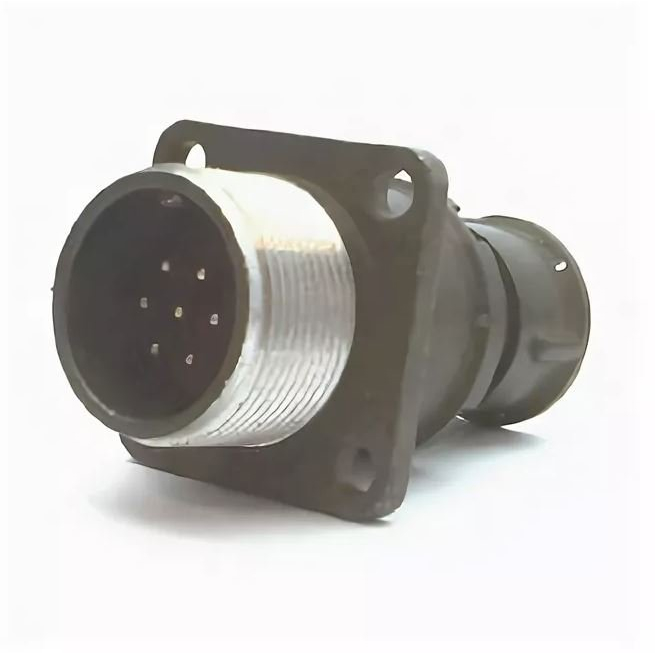

Разъём выполнен в виде вилки с блочным типом корпуса, что позволяет закреплять его непосредственно на панели или в корпусе прибора. Патрубок прямой, оснащён гайкой для экранированного кабеля, что обеспечивает возможность подключения экранированных линий и защиты цепи от внешних помех.

В изделии предусмотрено семь контактов, все контакты имеют диаметр 1 мм. Покрытие контактов — серебро, что способствует стабильному электрическому контакту и снижению переходного сопротивления. Условный размер корпуса — 18.

• Тип соединителя: 2РМТ
• Часть соединителя: вилка
• Вид корпуса: блочный (приборный)
• Вид патрубка: прямой
• Вид гайки патрубка: для экранированного кабеля
• Количество контактов: 7
• Диаметр контактов: 1 мм
• Покрытие контактов: серебро

Технические характеристики

Электрические параметры соединителя рассчитаны на работу в цепях с токовой нагрузкой на одиночный контакт до 7 А. Максимальная суммарная токовая нагрузка составляет 40 А. Максимальное рабочее напряжение — 560 В, максимальное испытательное напряжение — 1850 В.

Сопротивление контактов не превышает 5 мОм, а сопротивление изоляции составляет не менее 5000 МОм, что подтверждает высокое качество изоляционных материалов и надёжность коммутации.

Условия эксплуатации и ресурс

Соединитель обладает теплостойкостью до +100 градусов Цельсия и имеет всеклиматическое климатическое исполнение, что делает его пригодным для эксплуатации в различных климатических зонах, включая тропические условия.

Заявленный ресурс работы включает минимальную наработку 5000 часов, число сочленений-расчленений — 500 циклов. Минимальный срок сохраняемости составляет 15 лет. Соединители 2РМТ изготавливаются в различных конструктивных исполнениях и могут иметь разные типы покрытия контактов, в частности золото или серебро; в данной модели применено серебряное покрытие.

Область применения

Изделие предназначено для внутреннего монтажа в электро- и радиоаппаратуре специального и общего назначения. Использование гайки для экранированного кабеля расширяет область применения, позволяя применять соединитель в цепях, где требуется экранирование и защита от электромагнитных помех.

Благодаря сочетанию блочного корпуса, семи контактов диаметром 1 мм и всеклиматического исполнения, соединитель подходит для ответственных узлов коммутации, где важны стабильность параметров, стойкость к внешним воздействиям и длительный срок службы.
