Назначение и область применения

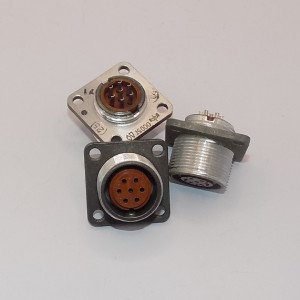

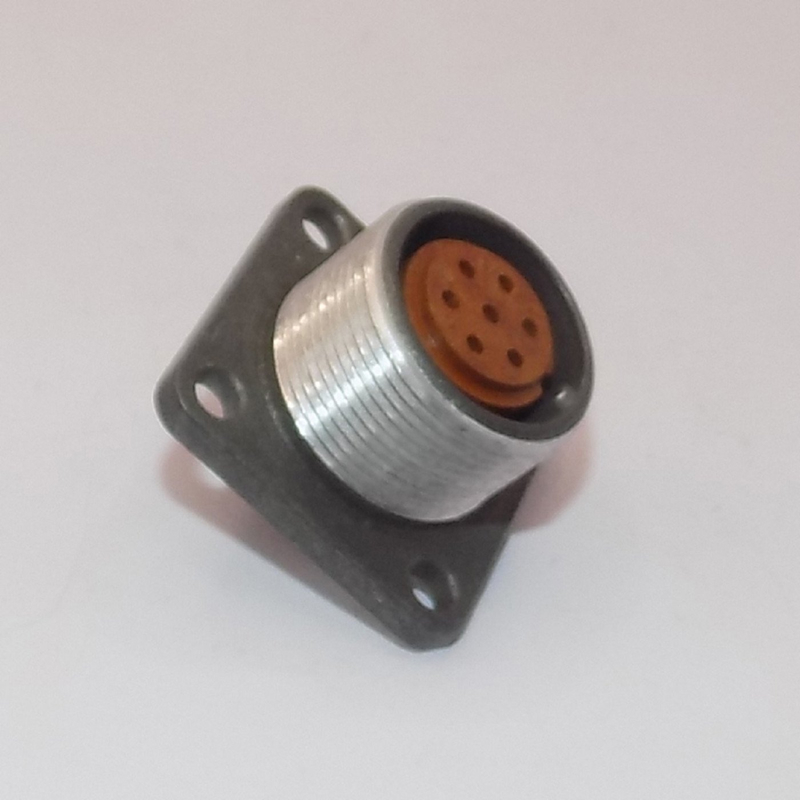

2РМТ18БПЭ7Г1В1В — это розетка (приборная блочная часть) из серии цилиндрических низкочастотных разъёмов 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в стационарных и подвижных установках, а также в приборах и аппаратуре, где требуется надёжное соединение экранированных кабелей.

Благодаря исполнению «В» разъём относится к всеклиматической категории и рассчитан на эксплуатацию в широком диапазоне температур и влажности, в том числе при повышенных вибрационных и ударных нагрузках. Это делает его пригодным для использования в составе ответственного электрооборудования, работающего в сложных условиях.

Конструктивные особенности

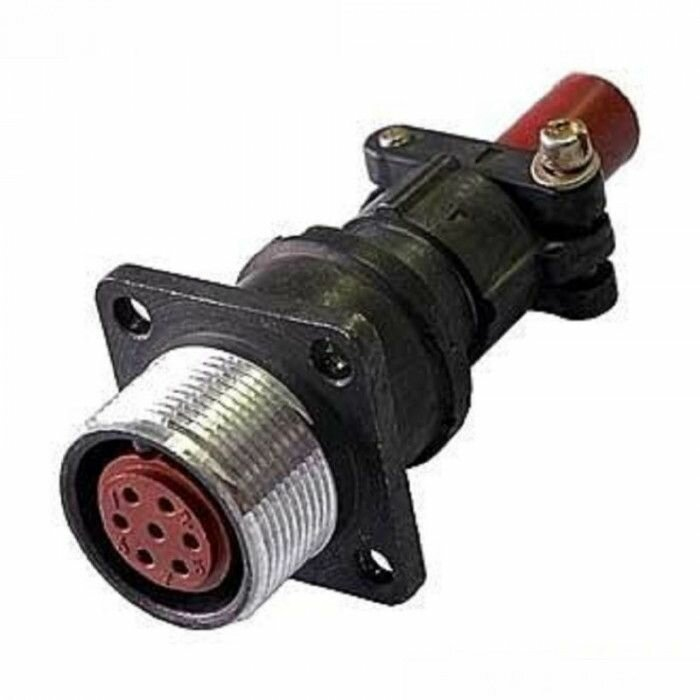

Кодировка «БПЭ» указывает, что перед нами блочная приборная розетка с кожухом под экранированный кабель с прямым патрубком. Такое исполнение обеспечивает механическую защиту кабельного ввода и сохранение экранирующих свойств соединения.

Код «1» в обозначении указывает на теплостойкость до +100 °C, что позволяет использовать разъём в условиях повышенного нагрева аппаратуры. Контакты имеют серебряное покрытие, которое обеспечивает низкое переходное сопротивление и повышенную коррозионную стойкость.

Технические характеристики

• Максимальное рабочее напряжение — до 560 В.
• Испытательное напряжение изоляции в нормальных условиях — до 1850 В (амплитудное).
• Токовая нагрузка на один контакт — до 7 А.
• Суммарная токовая нагрузка на весь соединитель — до 40 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Рабочая частота цепей — до 3 МГц.
• Теплостойкость — до +100 °C.

Совместимость

Разъём совместим со штепсельными вилками и вилками кабельными частями серии 2РМТ с аналогичным типоразмером и группой допусков. Соответствие подтверждается требованиями ГОСТ и ОСТ на изделия серии 2РМТ.

Условия эксплуатации

Всеклиматическое исполнение «В» предполагает устойчивость к воздействию повышенной влажности, перепадов температур и механических нагрузок — вибраций и ударов. Это соответствует общим требованиям, предъявляемым к разъёмам серии 2РМТ. Разъём может применяться как в составе стационарного оборудования, так и на подвижных объектах.

Комплектация и изготовитель

Изделие выпускается производителем «Октябрь» под артикулом 3179 и относится к категории 2РМТ18. Розетка поставляется в виде приборной блочной части, предназначенной для монтажа на корпусе прибора или аппаратуры. Сведения о дополнительной комплектации, гарантийных сроках и сертификатах в предоставленных данных не указаны.
