Назначение и область применения

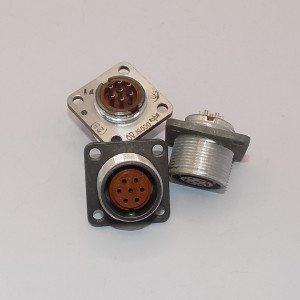

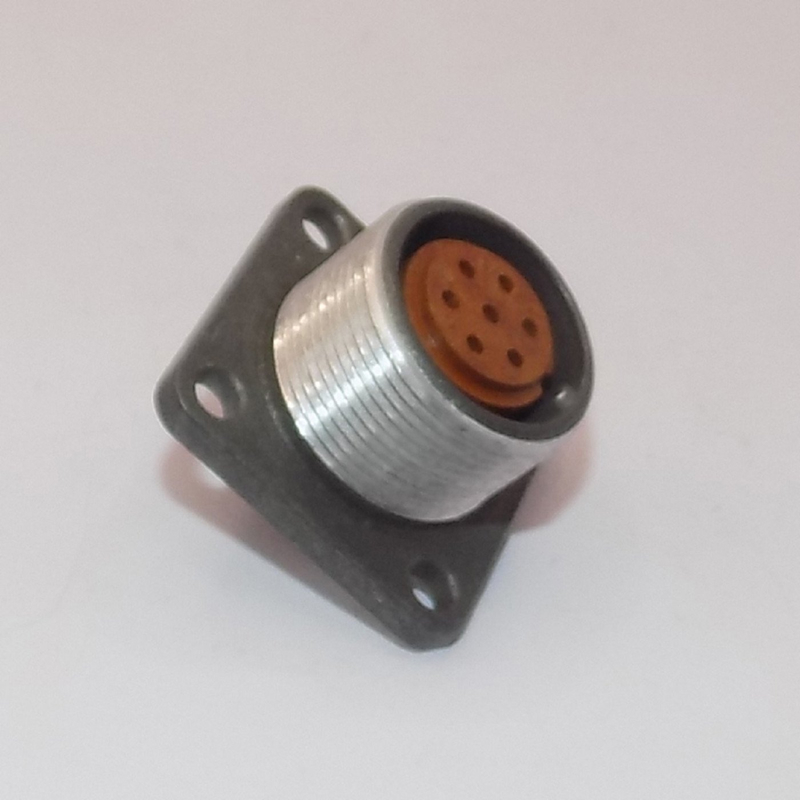

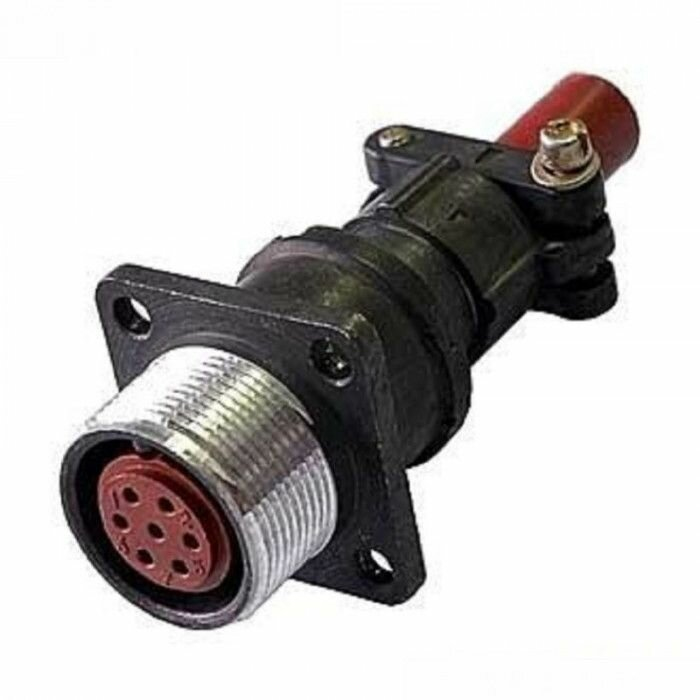

2РМТ18БПЭ7Г1В1В производства Элекон представляет собой блочную розетку цилиндрического соединителя серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединители данного типа применяются для внутреннего объёмного монтажа и выполняются во всеклиматическом исполнении в соответствии с техническими условиями ГЕО.364.126ТУ.

Розетка востребована в составе приборов и блоков, где требуется компактное разъёмное соединение с повышенной устойчивостью к внешним воздействиям. Благодаря негерметичному экранированному исполнению и резьбовому соединению изделие подходит для эксплуатации в условиях от минус 60 до плюс 100 градусов Цельсия.

Подтверждённые особенности и характеристики

• Тип изделия: блочная розетка цилиндрического соединителя серии 2РМТ.
• Количество контактов: 7.
• Токовая нагрузка: до 7 ампер на контакт.
• Максимальное рабочее напряжение: 700 вольт.
• Сопротивление контактов: не более 0,005 ома.
• Ресурс: 500 сочленений-расчленений.
• Корпус: условный размер 18, без патрубка.
• Монтаж: приборный, пайкой.
• Покрытие контактов: серебро.
• Вид исполнения: тропикоустойчивый низкочастотный.
• Соединение: резьбовое, негерметичное, экранированное.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.

Изделие выпускается производителем Элекон и имеет артикул 50236. Категория товара — 2РМТ18. Год сведений о товаре — 2017.

Конструктивные и эксплуатационные особенности

Корпус условного размера 18 без патрубка определяет компактные габариты и удобство установки в блочных конструкциях. Приборный монтаж пайкой обеспечивает надёжное электрическое соединение проводников с контактами розетки. Серебряное покрытие контактов способствует стабильности переходного сопротивления в течение всего срока службы.

Тропикоустойчивое низкочастотное исполнение и всеклиматическая категория по ТУ ГЕО.364.126ТУ позволяют применять розетку в условиях повышенной влажности и переменных температур. Экранирование снижает влияние помех на передаваемый сигнал. Ресурс в 500 циклов сочленения и расчленения достаточен для многократного обслуживания соединения в процессе эксплуатации.

Совместимость и ограничения

Розетка 2РМТ18БПЭ7Г1В1В не является взаимосочленяемой с серией 2РМДТ из-за разной схемы контактов. При подборе ответной части необходимо учитывать принадлежность к серии 2РМТ и соответствующую схему расположения контактов.

Изделие рассчитано на применение в электрических цепях с указанными параметрами по току, напряжению и частоте. Соблюдение условий монтажа пайкой и температурного диапазона от минус 60 до плюс 100 градусов Цельсия обеспечивает заявленные характеристики в течение установленного ресурса.

Комплектация и сведения о товаре

1. Розетка 2РМТ18БПЭ7Г1В1В — 1 штука.
2. Производитель — Элекон.
3. Артикул — 50236.
4. Категория — 2РМТ18.
5. Год сведений — 2017.

Иные сведения о комплектации, стране производства, гарантии и сертификатах в предоставленных данных отсутствуют.
