Назначение соединителя

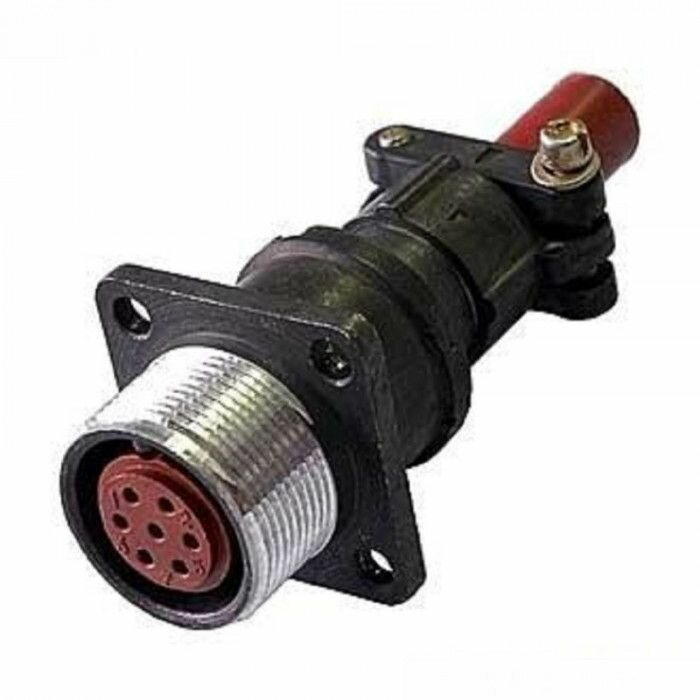

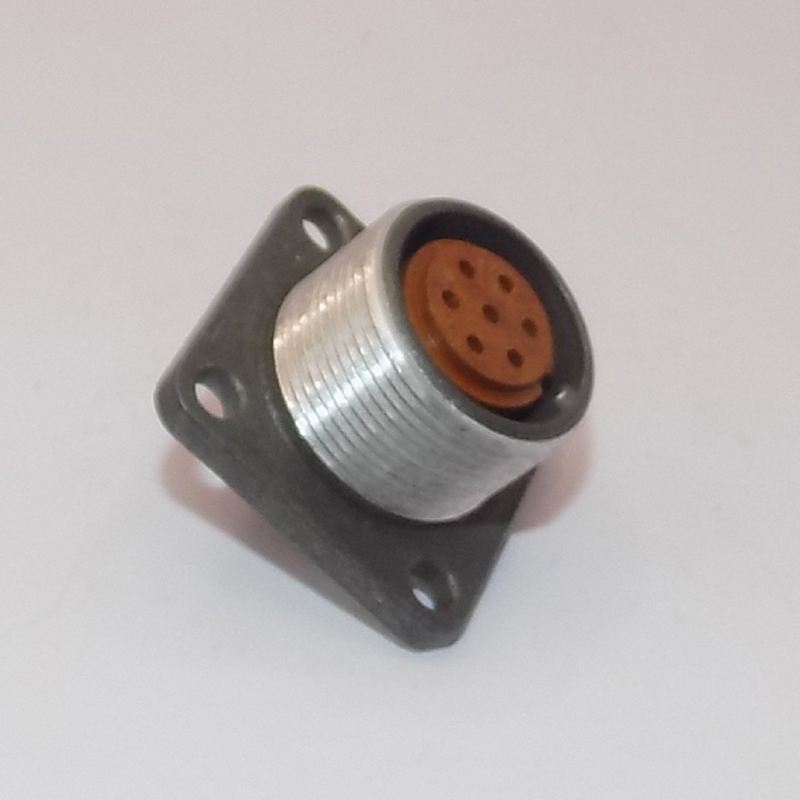

2РМТ18БПЭ7Г1В1В производства завода «Элекон» (Казань) — это блочная розетка из серии цилиндрических низкочастотных соединителей типа 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в радиоэлектронной аппаратуре, средствах автоматики, промышленном оборудовании и других устройствах, где предъявляются повышенные требования к температурной и климатической стойкости.

Розетка рассчитана на внутренний монтаж и выполнена в металлическом корпусе с карболитовым изолятором. Это негерметичный, но экранированный разъём с резьбовым сочленением, обеспечивающий устойчивый электрический контакт и защиту от внешних электромагнитных наводок.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме серии 2РМТ и содержит следующую информацию:

• «2РМТ» — типоразмер цилиндрического низкочастотного разъёма, негерметичного, с резьбовым соединением.
• «18» — номер типоразмера, определяющий диаметр корпуса и габаритные размеры соединителя.
• «БП» — приборный блочный соединитель, розетка; «ПЭ» — экранированный вариант исполнения.
• «7» — число контактов в данном исполнении.
• «Г1В1В» — исполнение: «Г» — всеклиматическое, «1» — рабочая температура до +100 °C, «В» — всеклиматическое исполнение, «1» — теплостойкость +100 °C, «В» — серебряное покрытие контактов.

Конструктивные особенности

Соединитель имеет резьбовое сочленение и рассчитан не менее чем на 500 циклов соединения и разъединения, что обеспечивает надёжность при регулярных переподключениях. Монтаж выполняется пайкой на кабель или на плату. Способ монтажа — объёмный, вариант посадки — без патрубка, прямой или угловой. Контакты имеют серебряное покрытие.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя 2РМТ18БПЭ7Г1В1В:

• Максимальное рабочее напряжение — порядка 700 В; по ряду источников рабочее напряжение указано около 560 В.
• Рабочий ток на контакт — от нескольких ампер до примерно 36 А в зависимости от нагрева и схемы использования.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — около 1850 В.
• Сопротивление контакта — не более 0,005 Ом.
• Диапазон рабочих температур — примерно от минус 60 °C до плюс 100 °C, что соответствует всеклиматическому исполнению.
• Количество контактов — 7.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению и расширенному температурному диапазону соединитель подходит для работы в составе аппаратуры, эксплуатируемой в жёстких климатических условиях. Экранированное исполнение «ПЭ» снижает влияние внешних электромагнитных наводок, что важно для цепей передачи сигналов и питания в автоматике и промышленном оборудовании.

Розетка предназначена для внутреннего монтажа, поэтому при установке следует учитывать габариты типоразмера 18 и способ посадки без патрубка. Резьбовое сочленение обеспечивает надёжную фиксацию ответной части и стабильность электрического контакта при вибрационных и механических воздействиях.

Соединитель выпускается в металлическом корпусе с карболитовым изолятором и рассчитан на пайку, что позволяет применять его как в кабельных сборках, так и при монтаже на печатные платы. Сочетание серебряного покрытия контактов, высокого сопротивления изоляции и низкого переходного сопротивления контакта делает изделие пригодным для ответственных цепей коммутации в составе радиоэлектронной аппаратуры.
