Назначение изделия

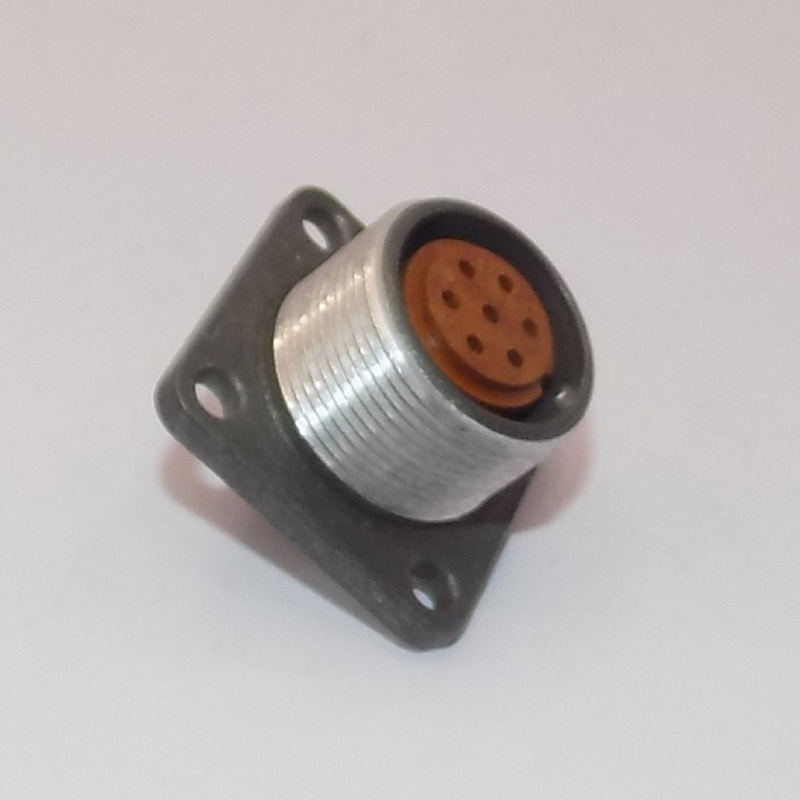

2РМТ18БПЭ7Г1В1В — это блочная (приборная) розетка цилиндрического низкочастотного соединителя серии 2РМТ с посадочным диаметром корпуса 18 мм, артикул 3181. Изделие относится к категории 2РМТ18 и предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Такие розетки применяются для электрического соединения блоков и приборов, где требуется компактный корпус, надёжная резьбовая фиксация сочленения и экранирование подводимого кабеля.

Благодаря блочному (приборному) исполнению розетка устанавливается непосредственно на корпусе прибора или блока, а ответная часть соединителя подключается к ней снаружи. Это делает модель востребованной в приборостроении, измерительной технике и других областях, где важны стабильный контакт и стойкость к внешним механическим воздействиям.

Конструкция и особенности

Розетка имеет 7 контактов диаметром 1 мм с серебряным покрытием, что обеспечивает стабильное переходное сопротивление в цепях передачи сигнала и питания. Корпус рассчитан на посадочный диаметр 18 мм. Вид сочленения — резьбовой, что даёт плотное и виброустойчивое соединение с ответной частью. Монтаж внутренний, пайкой: проводники впаиваются в контакты со стороны корпуса прибора.

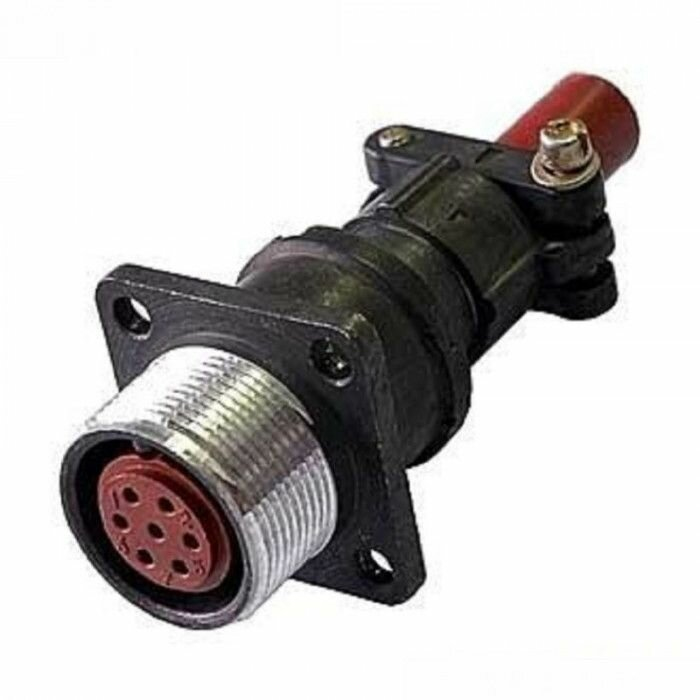

В конструкции предусмотрены прямой патрубок и гайка для экранированного кабеля. Это позволяет надёжно закрепить экранирующую оплётку кабеля и сохранить целостность экрана, что важно при работе в условиях электромагнитных помех.

• Число контактов — 7, диаметр контакта — 1 мм, покрытие — серебряное.
• Вид сочленения — резьбовой, монтаж — внутренний пайкой.
• Посадочный диаметр корпуса — 18 мм.
• Прямой патрубок и гайка для экранированного кабеля.

Технические характеристики

Электрические параметры соединителя рассчитаны на достаточно широкий круг задач. Токовая нагрузка на контакт достигает 7 А, максимальное рабочее напряжение составляет 560–700 В. Сопротивление изоляции — не менее 5000 МОм, а электрическая прочность — до 2300 В амплитудного значения. Собственная ёмкость между контактами не превышает 6 пФ, что существенно для низкочастотных сигнальных цепей. Усилие расчленения достигает 88,3 Н, что характеризует плотность и надёжность резьбового соединения.

Перечисленные значения подтверждают пригодность изделия как для цепей питания, так и для передачи низкочастотных сигналов с минимальными искажениями.

Условия эксплуатации и ресурс

Розетка выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, механические удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате. Работоспособность сохраняется при атмосферном давлении от 10 в минус двенадцатой степени до 5 на 10 в пятой степени Па. Теплостойкость составляет 100 градусов Цельсия.

Срок сохраняемости изделия — 15 лет, число сочленений-расчленений — 500, минимальная наработка — от 1000 до 5000 часов. Такие показатели делают модель пригодной для длительной эксплуатации в составе приборов и блоков, подвергающихся вибрации, ударам и перепадам давления.

Применение

Розетка 2РМТ18БПЭ7Г1В1В применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Её используют для подключения экранированных кабельных линий к блокам и приборам, в устройствах измерительной и радиоэлектронной аппаратуры, а также в других системах, где необходимы компактное резьбовое сочленение, внутренний паяный монтаж и стойкость к интенсивным механическим нагрузкам. Артикул для заказа — 3181, категория — 2РМТ18.
