Назначение и область применения

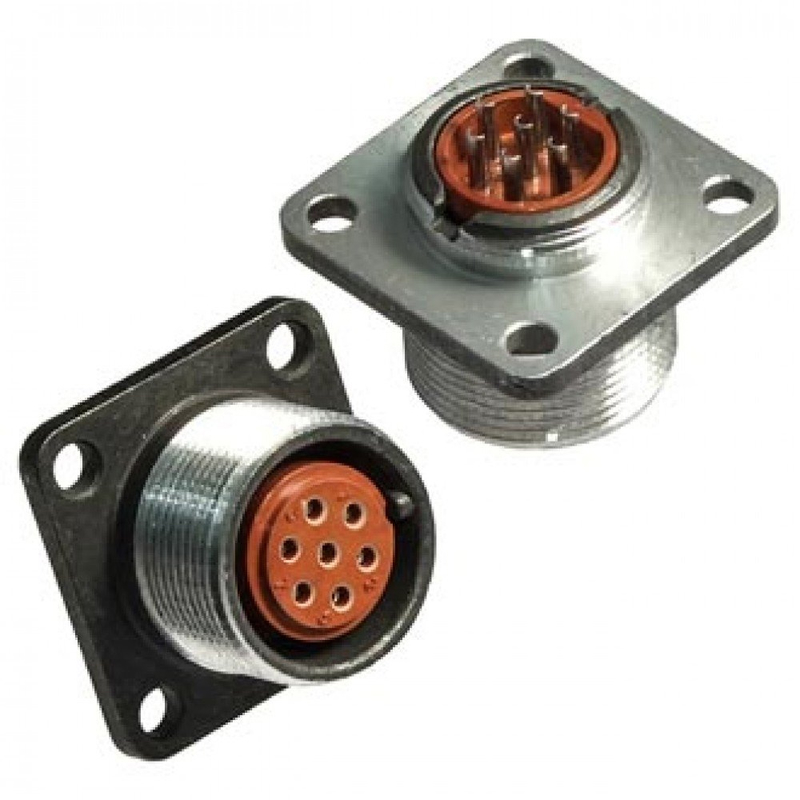

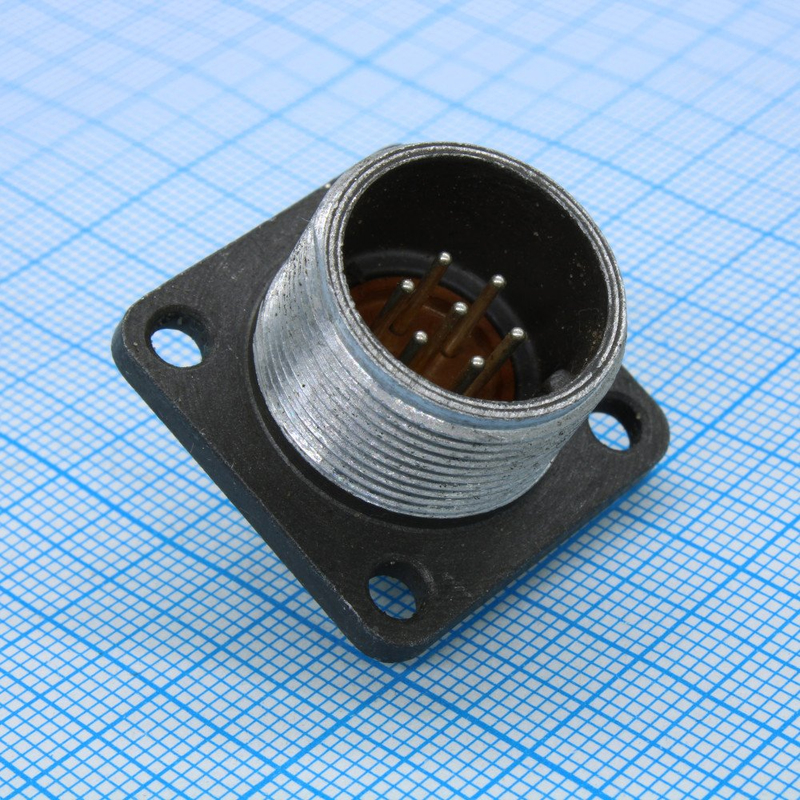

2РМТ18Б7Ш1В1В — это 7-контактная вилка блочная из серии 2РМТ, предназначенная для внутреннего объемного монтажа в электро- и радиоаппаратуре. Разъем используется для соединения и разъединения электрических цепей между блоками, узлами, проводами и кабелями в аппаратуре специального и общего назначения.

Вилка рассчитана на работу в цепях постоянного и переменного тока с частотой до 3 МГц, что делает её пригодной для применения в радиоэлектронных устройствах, измерительной и промышленной технике. Благодаря цилиндрическому корпусу и блочному исполнению разъем удобен для монтажа на панелях и в составе блоков, где требуется компактное и надежное соединение.

Конструкция и тип исполнения

2РМТ18Б7Ш1В1В представляет собой приборную негерметичную вилку с цилиндрическим корпусом диаметром 18 мм, без патрубка, предназначенную для монтажа на блоке или панели. Контакты — штыревые, их количество составляет 7 штук. Корпус обычно изготавливается из термореактивного материала (карболита) в соответствии с техническими условиями типа АШДК.434410.062ТУ.

Конструкция обеспечивает механическую фиксацию и электрическое соединение при сочленении с ответной частью. Исполнение вилки блочной определяет ориентацию контактов и способ установки, что важно учитывать при подборе ответного разъема.

Основные электрические параметры

• Максимальная токовая нагрузка на один контакт — до 7 А.
• Максимальное рабочее напряжение для данной серии составляет порядка до 560–600 В (в зависимости от модификации и условий испытаний).
• Электрическая прочность изоляции — около 1850 В при испытании.
• Сопротивление изоляции — не менее 5000 МОм.
• Емкость между соседними контактами — не более 6 пФ.

Условное обозначение и маркировка

В маркировке 2РМТ18Б7Ш1В1В зашифрованы основные характеристики изделия. Серия 2РМТ обозначает цилиндрические разъемы в термостойком варианте исполнения. Число 18 указывает на диаметр корпуса в миллиметрах. Буква Б соответствует типу корпуса или исполнению — приборный блочный. Цифра 7 обозначает количество жил (контактов). Сочетание Ш1 указывает на штыревые контакты. Обозначение В1В определяет тип вилки блочной, ориентацию контактов и конструктивное исполнение.

Такая маркировка позволяет однозначно идентифицировать изделие и подобрать совместимые ответные части при проектировании и сборке электро- и радиоаппаратуры.

Применение и особенности эксплуатации

Вилка 2РМТ18Б7Ш1В1В применяется для внутреннего объемного монтажа, где требуется надежное соединение цепей между отдельными блоками и узлами. Она подходит для использования в составе аппаратуры специального и общего назначения, включая радиоэлектронные устройства и измерительную технику.

При монтаже следует учитывать негерметичное исполнение разъема — он не предназначен для работы в условиях повышенной влажности или агрессивных сред без дополнительной защиты. Также важно соблюдать предельные значения тока и напряжения на контакт, а также учитывать емкость между соседними контактами при работе на высоких частотах в пределах до 3 МГц.

Для правильной эксплуатации необходимо подбирать ответную часть с учетом типа корпуса, количества контактов и ориентации, определяемой исполнением В1В. Соблюдение этих условий обеспечивает стабильную работу соединения и долговечность разъема в составе аппаратуры.
