Назначение разъёма 2РМТ18Б7Ш1В1В

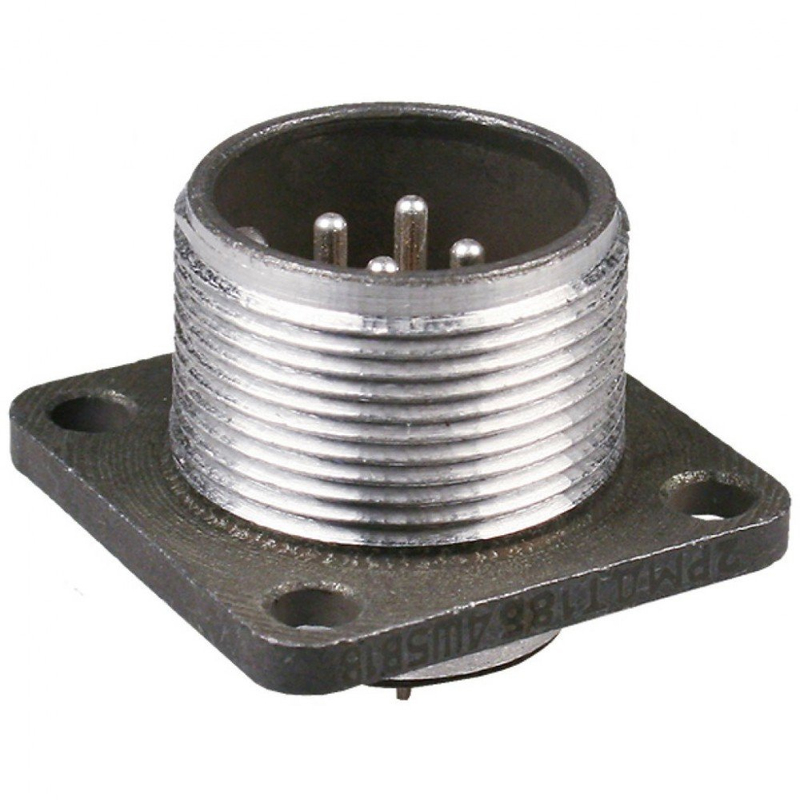

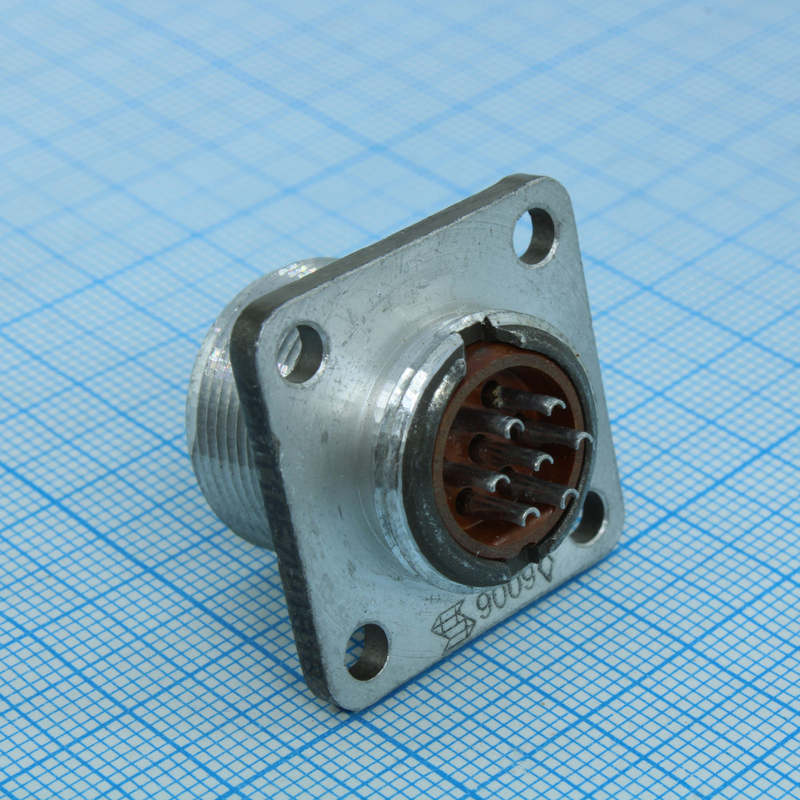

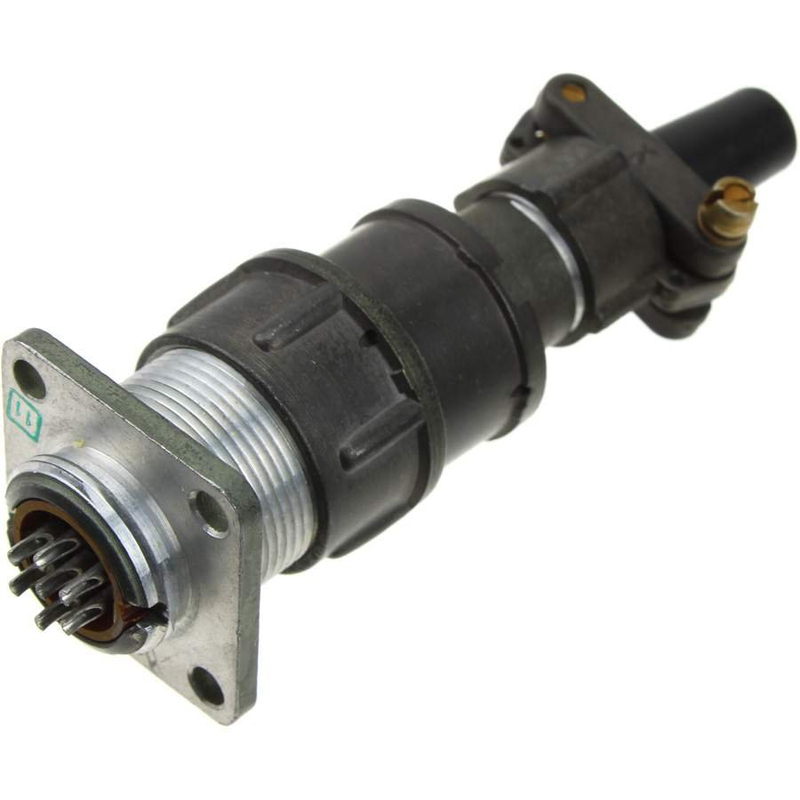

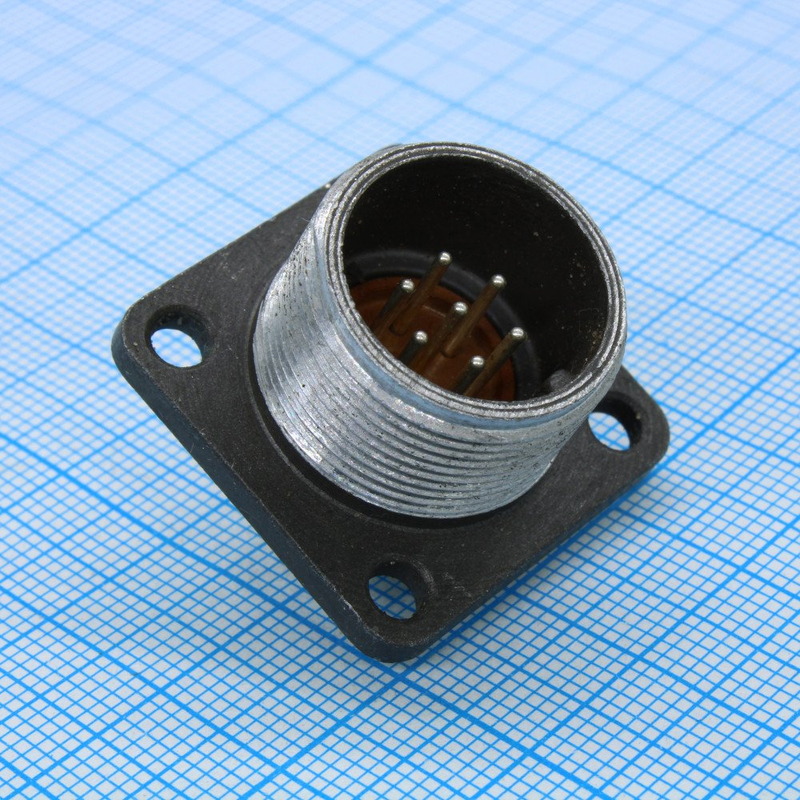

2РМТ18Б7Ш1В1В — это цилиндрический низкочастотный электрический разъём (вилка), выпускаемый под маркой «Исеть» и прошедший приёмку отдела технического контроля, что подтверждается отметкой «ОТК». Изделие предназначено для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц. Такой разъём применяется там, где требуется компактное, механически прочное и устойчивое к внешним воздействиям сочленение проводников.

Артикул изделия — 50233, категория — 2РМТ18. Разъём относится к блочному типу монтажа внутреннего объёмного исполнения, то есть рассчитан на установку внутри аппаратуры и подключение к внутренним объёмным монтажным схемам. По своим электрическим и присоединительным параметрам он является функциональным аналогом разъёма 2РМ18Б7Ш1В1, что позволяет применять его в качестве замены в уже существующих схемах.

Подтверждённые электрические характеристики

Ниже приведены параметры, соответствующие конструкторской документации на изделие. Эти значения определяют допустимые режимы работы разъёма и его пригодность для конкретных схем.

• Количество контактов — 7.
• Покрытие контактов — серебряное.
• Сопротивление контакта — не более 0,005 Ом.
• Рабочее напряжение — 560 В.
• Максимальное напряжение — до 700 В.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Частотный диапазон — до 3 МГц.
• Типоразмер корпуса — 18.
• Масса изделия — около 11 граммов.
• Габаритные размеры — примерно 27 на 27 на 25 миллиметров.

Серебряное покрытие контактной группы обеспечивает стабильное переходное сопротивление, что особенно важно при передаче сигналов малой мощности и в цепях, где недопустимы потери. Низкое значение сопротивления — не более 0,005 Ом — подтверждает пригодность разъёма для ответственных соединений. Сочетание рабочего напряжения 560 В и допустимого максимального напряжения до 700 В даёт определённый запас по электрической прочности при эксплуатации.

Конструктивные особенности и материалы

Корпус разъёма выполнен из алюминиевого сплава или карболита. Оба материала обладают достаточной механической прочностью и стойкостью к условиям работы внутри радиоэлектронной аппаратуры. Типоразмер 18 указывает на принадлежность к определённой группе цилиндрических разъёмов, а блочный монтаж внутреннего объёмного типа означает, что изделие устанавливается в блок или корпус прибора и подключается к монтажу, размещённому в объёме аппаратуры.

Масса около 11 граммов и габариты порядка 27 на 27 на 25 миллиметров делают разъём компактным решением, не создающим значительной нагрузки на несущие элементы конструкции. Цилиндрическая форма обеспечивает удобство сочленения и ориентирования при монтаже.

Соответствие документации и применение

Изделие соответствует техническим условиям ТУ АШДК.434410.062. Это подтверждает, что разъём изготовлен по установленной нормативной документации и прошёл приёмку отдела технического контроля. Приёмка «ОТК» означает, что партия изделий проверена на соответствие заявленным параметрам.

Назначение разъёма 2РМТ18Б7Ш1В1В — надёжное соединение электрических цепей в радиоэлектронной аппаратуре. Его применяют в составе блоков, стоек и приборов, где требуется компактное соединение с низким переходным сопротивлением контактов и стойкостью к широкому диапазону температур. Благодаря рабочему диапазону от минус 60 до плюс 100 градусов Цельсия разъём подходит для аппаратуры, эксплуатируемой в жёстких климатических условиях.

Как функциональный аналог 2РМ18Б7Ш1В1, данное изделие может использоваться при ремонте, модернизации или сборке новой аппаратуры вместо указанного разъёма. При подборе необходимо учитывать число контактов, типоразмер корпуса, способ монтажа и допустимые электрические режимы.

Ключевые преимущества

• Серебряное покрытие семи контактов с сопротивлением не более 0,005 Ом.
• Рабочее напряжение 560 В и допустимое максимальное до 700 В.
• Расширенный температурный диапазон от минус 60 до плюс 100 градусов Цельсия.
• Компактные габариты и малая масса — около 11 граммов.
• Соответствие ТУ АШДК.434410.062 и наличие приёмки «ОТК».
• Функциональная совместимость с 2РМ18Б7Ш1В1.

Таким образом, 2РМТ18Б7Ш1В1В представляет собой проверенный цилиндрический низкочастотный разъём, сочетающий компактность, стойкость к температуре и стабильные электрические параметры, что делает его востребованным элементом радиоэлектронной аппаратуры.
