Назначение разъёма 2РМТ18Б7Ш1В1В

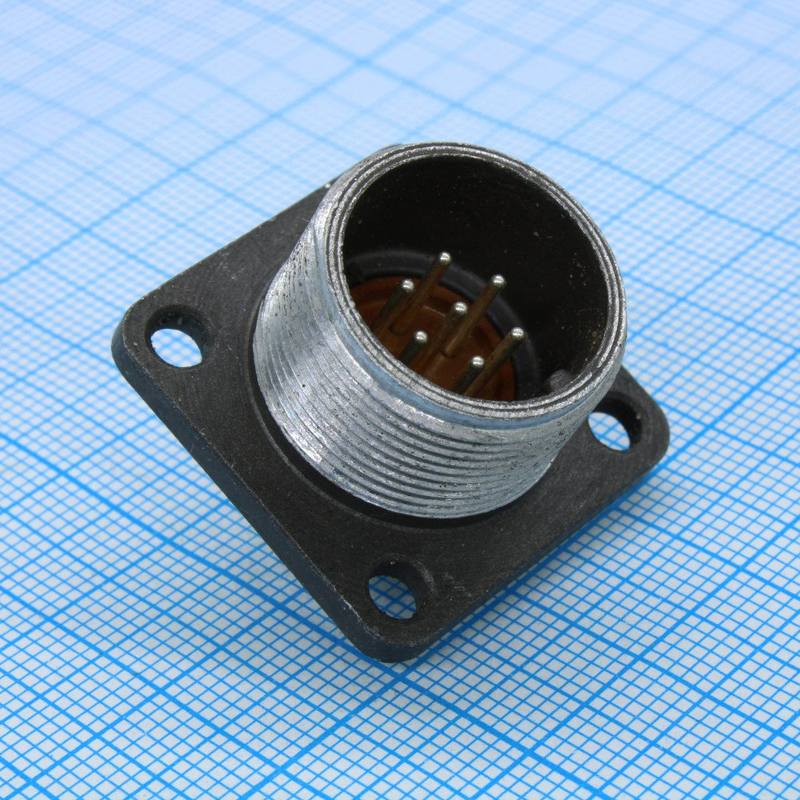

Разъём 2РМТ18Б7Ш1В1В производства завода «Элекон» представляет собой низкочастотную блочную вилку серии 2РМТ с резьбовым соединением. Изделие предназначено для подключения кабеля в электрических цепях постоянного и переменного тока, в том числе в составе приборного и блок-корпусного оборудования. Конструкция ориентирована на применение в системах, где требуется надёжная коммутация при повышенных механических и климатических нагрузках.

Поставка подтверждена приёмкой «ОТК», что означает прохождение заводского контроля качества. Изделие выпущено в 2025 году в заводской упаковке. Вилка относится к категории 2РМТ18 и изготавливается по техническим условиям АШДК.434410.062ТУ с нормами по ГЕ0.364.126ТУ.

Конструктивные и технические особенности

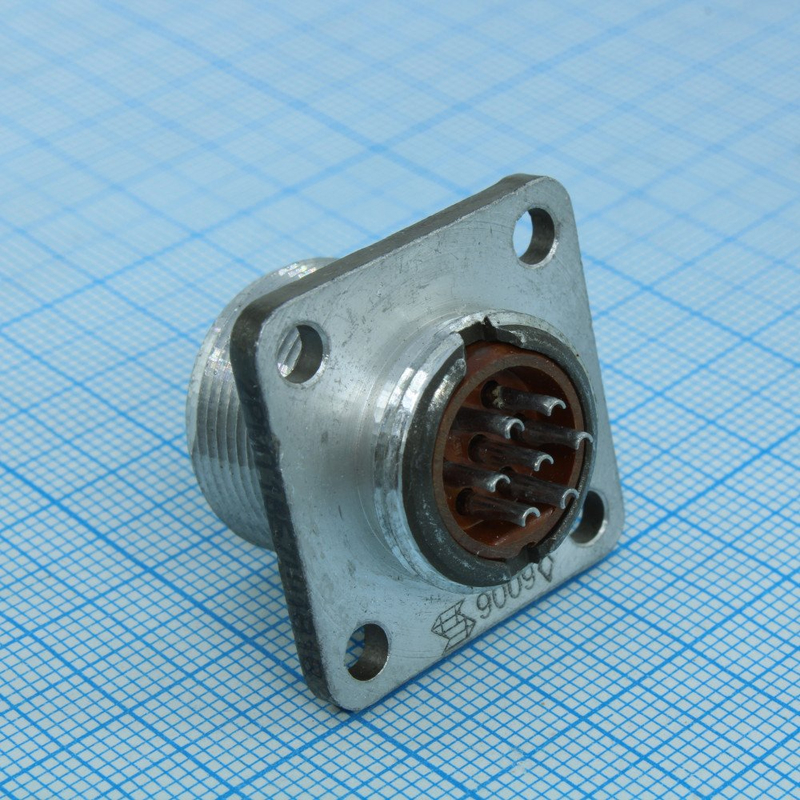

Корпус вилки выполнен из алюминиевого сплава А-22 с оксидированным покрытием серого цвета. Изолятор изготовлен из карбилота коричневого цвета. Контакты представляют собой штыри диаметром 1 мм с серебряным покрытием (Ag), которое обеспечивает высокую электропроводность и стойкость к окислению. Сочленение с ответной частью осуществляется резьбовым способом с помощью накидной гайки с резьбой M20 на 1 мм.

Монтаж разъёма на панель механический: расстояние между монтажными отверстиями составляет 20 мм, диаметр установочного отверстия — 3,4 мм. Электрический монтаж выполняется пайкой проводов непосредственно на контакты. Габаритные размеры изделия — примерно 27 на 27 на 25 мм.

Основные электрические параметры

• Количество контактов — 7, диаметр контактов 1 мм.
• Рабочее напряжение — до 560 В постоянного или переменного тока.
• Электрическая прочность изоляции — около 1850 В при испытании переменным током.
• Максимальный ток — до 7 А на один контакт и до 40 А на разъём в целом.
• Сопротивление контактов — не более 5 мОм для контактов диаметром 1 мм.

Условия эксплуатации и стойкость к нагрузкам

Интервал рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение В2.1 — всеклиматическое, рассчитанное на широкий спектр условий. Относительная влажность может достигать 98 процентов при температуре плюс 25 градусов Цельсия.

Вилка выдерживает вибрацию до 50 g, многократные удары до 100 g и однократные удары до 500 g. Ресурс сочленения и расчленения — не менее 500 циклов. Такие характеристики позволяют применять разъём в аппаратуре, работающей в тяжёлых условиях.

Применение и совместимость

Благодаря приборному (блок-корпусному) исполнению и панельному монтажу разъём удобен для установки на корпуса блоков, щиты и приборные панели. Резьбовое сочленение исключает самопроизвольное рассоединение при вибрации. Серебряное покрытие контактов и карболитовый изолятор обеспечивают стабильные параметры в течение всего срока службы.

По своим характеристикам изделие является функциональным аналогом разъёмов типа 2РМ18Б7Ш1В1, но с уточнёнными требованиями для серии 2РМТ. Это позволяет использовать его в тех же цепях, где применяются аналогичные вилки, при соблюдении условий эксплуатации, указанных выше. Комплектация соответствует заводской упаковке.
