Назначение соединителя

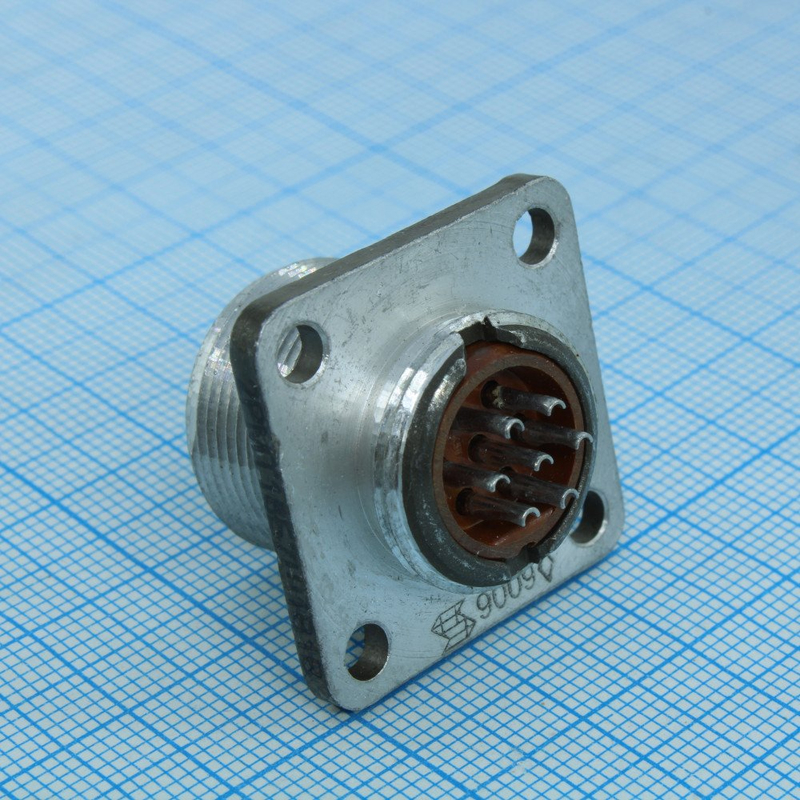

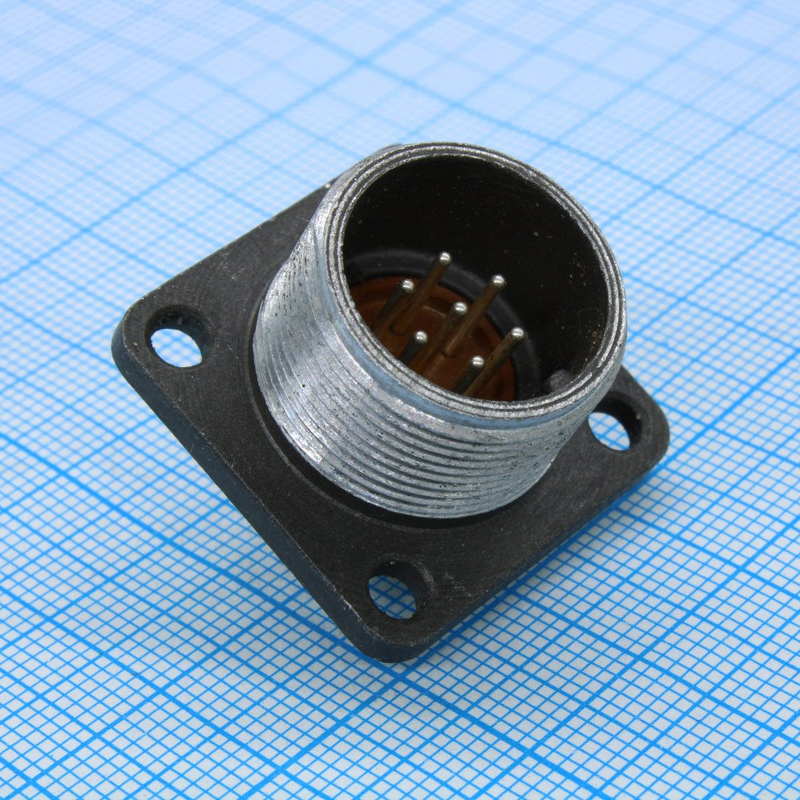

2РМТ18Б7Ш1В1В — это вилка блочная цилиндрического низкочастотного соединителя серии 2РМТ производства АО «Элекон». Изделие предназначено для надежного соединения электрических цепей в составе различных электротехнических и радиоэлектронных устройств. Блочное исполнение позволяет устанавливать вилку непосредственно на панель или в корпус аппаратуры, обеспечивая механическое крепление и электрический контакт с ответной частью.

Данная модификация поставляется с приемкой «ОТК», что подтверждает прохождение заводского контроля качества. Год выпуска — 2025. Товар поставляется в заводской упаковке.

Подтверждённые технические особенности

Соединитель имеет 7 штыревых контактов диаметром 1 мм с серебряным покрытием (Ag). Контакты не извлекаемые. Корпус выполнен из алюминиевого сплава А-22 серого цвета с оксидированием, изолятор — из карболита коричневого цвета. Тип корпуса — блочный (Б) без патрубка.

• Габаритные размеры: 27 на 27 на 25 мм.
• Масса: около 10,6–11 г.
• Метод монтажа: пайка на панель (механический).
• Установочные отверстия диаметром 3,4 мм, расстояние между ними 20 мм.
• Рабочее напряжение: 560 В, максимальное — 700 В.
• Ток на контакт: до 7 А, на разъем — до 40 А.
• Сопротивление контактов: не более 0,005 Ом (5 мОм).
• Электрическая прочность изоляции: 1850 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Климатическое исполнение: В2.1 (всеклиматическое).
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Влажность: до 98 процентов при плюс 25 градусах Цельсия.
• Вибрация: 1–5000 Гц (50 g).
• Акустические шумы: 170 дБ.
• Удары: до 500 g.
• Ресурс: 500 сочленений.
• Сочленение резьбовое (шаг M20 на 1).
• Поляризация: одношпоночная, ориентировка по пазам.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению В2.1 и широкому диапазону рабочих температур соединитель 2РМТ18Б7Ш1В1В подходит для эксплуатации в жестких условиях. Он выдерживает интенсивную вибрацию, акустические шумы и ударные нагрузки, что делает его применимым в аппаратуре, работающей в подвижных и вибронагруженных установках.

Резьбовое сочленение с шагом M20 на 1 и одношпоночная поляризация обеспечивают надежную фиксацию и правильную ориентировку при подключении ответной части. Пайка на панель упрощает монтаж в составе блока или шкафа. Изделие востребовано в приборостроении, промышленной автоматике и других областях, где требуются компактные цилиндрические разъемы с высокими электрическими и механическими характеристиками.

Приемка «ОТК» и заводская упаковка гарантируют соответствие заявленным параметрам и сохранность изделия при транспортировке и хранении.
