Назначение и область применения

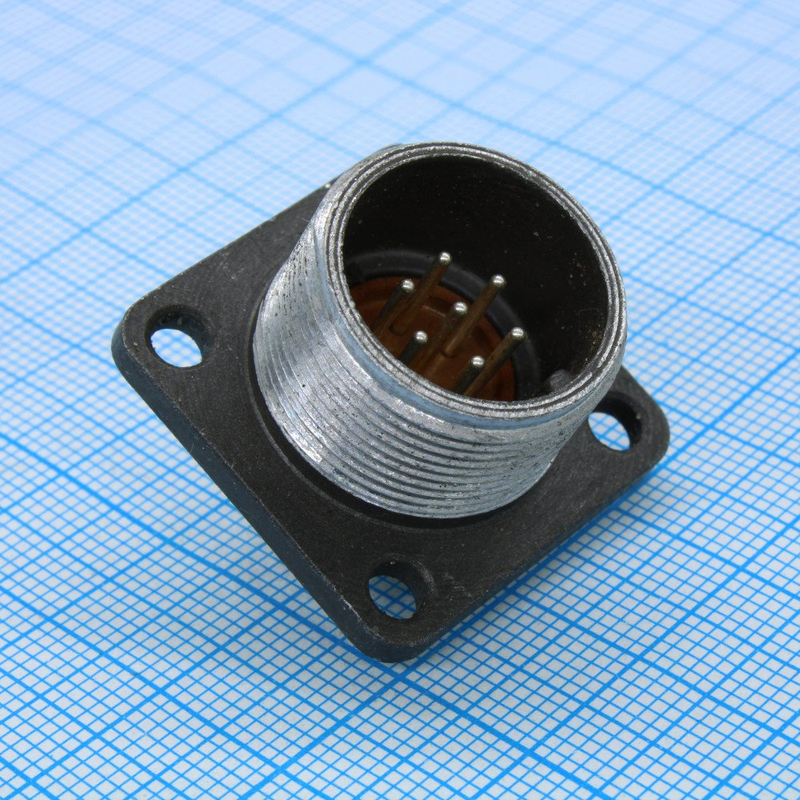

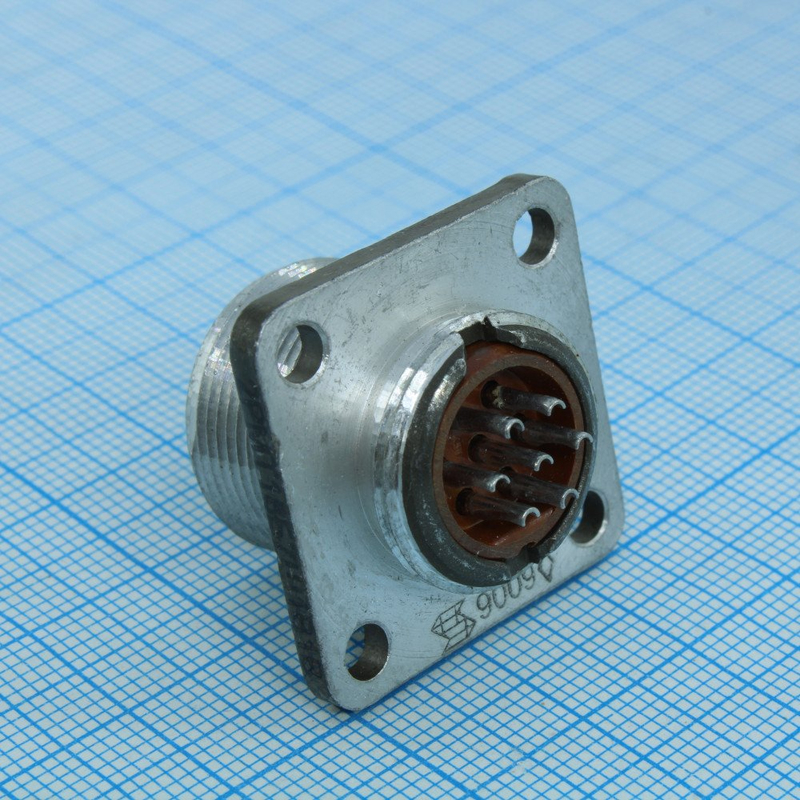

Соединитель 2РМТ18Б7Ш1В1В производства Элекон представляет собой вилку блочную приборного типа из серии цилиндрических низкочастотных соединителей 2РМТ18. Изделие предназначено для надёжного электрического соединения цепей в различных электронных и электротехнических устройствах, где требуется компактный разъём с повышенной устойчивостью к механическим и климатическим воздействиям.

Основное применение — приборные блоки, пульты управления, измерительная и радиотехническая аппаратура, промышленная автоматика и другие устройства, рассчитанные на эксплуатацию в условиях вибрации, ударов, широкого диапазона температур и повышенной влажности. Соединение выполняется резьбовым методом, монтаж — на панель пайкой.

Конструкция и материалы

Корпус вилки изготовлен из алюминиевого сплава А-22 с оксидным покрытием серого цвета, что обеспечивает стойкость к коррозии и механическим повреждениям. Изолятор выполнен из карболита коричневого цвета.

Вилка оснащена семью штыревыми контактами диаметром 1 мм с серебряным покрытием (Ag), что снижает переходное сопротивление и повышает надёжность контакта. Поляризация одношпоночная, без уплотнительной втулки и патрубка.

• Габаритные размеры: 27 × 27 × 25 мм
• Масса: 10,6–11 г
• Установочные размеры: расстояние между отверстиями 20 мм, диаметр отверстия 3,4 мм
• Тип контактов: штыревые, 7 шт., диаметр 1 мм
• Покрытие контактов: серебро (Ag)

Технические характеристики

Электрические параметры соединителя рассчитаны на работу в цепях низкой частоты с повышенными требованиями к надёжности. Ниже приведены подтверждённые значения.

• Рабочее напряжение: 560 В, максимальное — 700 В
• Ток на контакт: до 7 А, на разъём: до 40 А
• Электрическая прочность изоляции: 1850 В
• Сопротивление контактов: не более 5 мОм
• Сопротивление изоляции: 5000 МОм
• Рабочая температура: от −60 до +100 °С
• Климатическое исполнение: В2.1
• Срок хранения: до 15 лет
• Ресурс: 500 сочленений-расчленений
• Наработка: не менее 175 000 ч при 80 °С или 1000 ч

Устойчивость к механическим воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением 50 g, акустические шумы 170 dB, многократные удары 100 g длительностью 1–3 мс и однократные удары 500 g длительностью 0,1–2 мс.

Приёмка и комплектация

Товар поставляется с приёмкой «ОТК», год выпуска — 2025. Артикул: 20307. Краткое описание из каталога: заводская упаковка.

Изделие предназначено для панельного монтажа пайкой и обеспечивает стабильное электрическое соединение в составе ответных частей серии 2РМТ18. Перед монтажом рекомендуется учитывать установочные размеры и поляризацию для правильного сопряжения с ответным соединителем.
