Назначение разъёма 2РМТ18Б7Ш1В1В

2РМТ18Б7Ш1В1В — это цилиндрический низкочастотный разъём-вилка блочного (приборного) типа производства АО «Завод Элекон». Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Разъём применяется для надёжного соединения электрических цепей в приборах и оборудовании, где требуется устойчивость к механическим и климатическим воздействиям.

Поставка осуществляется в заводской упаковке. Приёмка изделия — «ОТК», год выпуска — 2025.

Конструкция и технические особенности

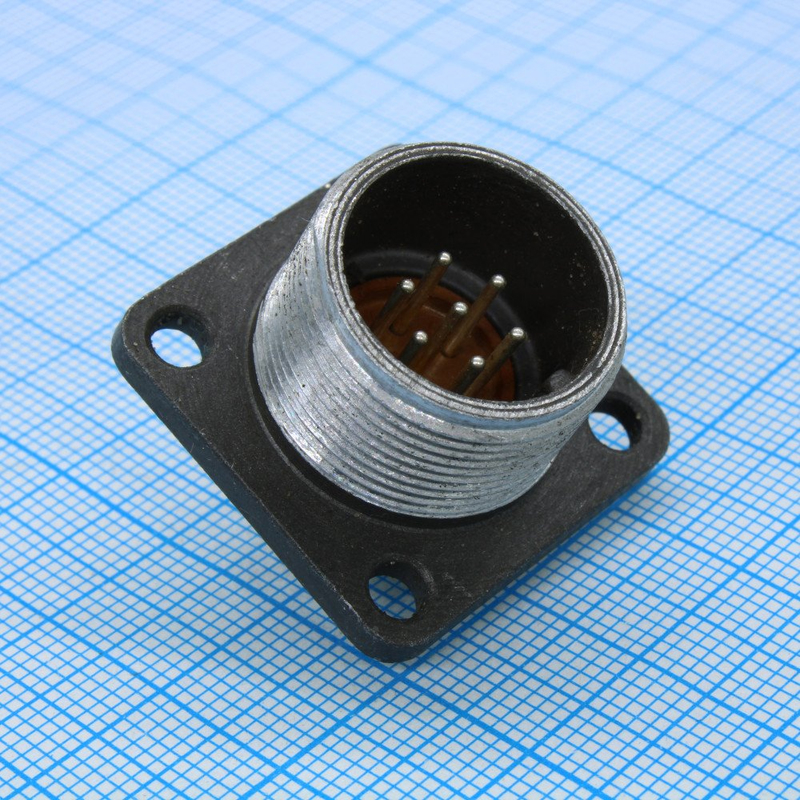

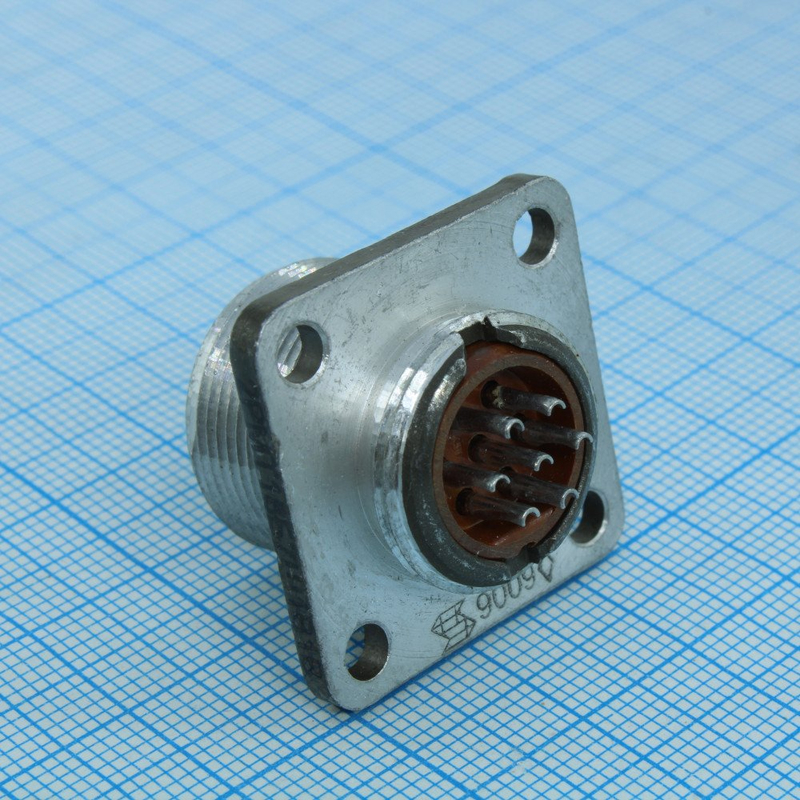

Разъём имеет 7 штыревых контактов диаметром 1 мм с серебряным покрытием. Условный размер корпуса — 18. Сочленение резьбовое, поляризация одношпоночная, что исключает неправильное подключение.

Материал корпуса — алюминиевый сплав с оксидированием, цвет серый. Изолятор выполнен из карболита коричневого цвета. Габаритные размеры составляют 27 на 27 на 25 мм, масса — около 10,6–11 г.

Монтаж электрический — пайка, механический — на панель. Диаметр монтажного отверстия 3,4 мм, расстояние между осями 20 мм.

Электрические и эксплуатационные характеристики

Рабочее напряжение — до 560 В, максимальное — 700 В. Ток на контакт — до 7 А, на разъём — до 40 А. Сопротивление контактов не более 5 мОм. Электрическая прочность изоляции — 1850 В, сопротивление изоляции — 5000 МОм.

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия (климатическое исполнение В2.1). Относительная влажность — до 98 процентов при плюс 25 градусах Цельсия. Атмосферное давление — от 10 в минус пятой степени до 745 мм ртутного столба.

Устойчивость к воздействиям:

• вибрация — 1–5000 Гц при 50 g;
• акустические шумы — 170 дБ;
• удары — до 500 g.

Ресурс — 500 соединений. Наработка — от 1000 часов, минимум 175 000 часов при 80 градусах Цельсия.

Применение и совместимость

Разъём используется в приборах и оборудовании для надёжного соединения цепей. Изделие соответствует нормам ГЕ0.364.126 ТУ или АШДК.434410.062 ТУ.

По своим характеристикам разъём аналогичен сериям 2РМ и ОНЦ-РГ-09, что позволяет применять его в качестве замены или дополнения в существующих схемах подключения. Артикул товара — 20306, категория — 2РМТ18.
