2РМТ18Б7Ш1В1В: надежный разъем для ответственных электрических соединений

Разъем 2РМТ18Б7Ш1В1В применяется в электротехнических, приборостроительных и промышленных системах, где требуется надежное многоконтактное соединение кабелей, модулей и аппаратуры. Изделие относится к серии круглых соединителей 2РМТ, рассчитанных на эксплуатацию в условиях вибраций, механических нагрузок и частых циклов подключения.

Маркировка 2РМТ18Б7Ш1В1В указывает на конкретное конструктивное исполнение разъема: габаритный размер корпуса, тип контактной части, вариант сочленения и климатико-механические особенности. Такие разъемы востребованы в системах автоматики, измерительной технике, средствах связи, шкафах управления, транспортном оборудовании и специализированной электронной аппаратуре.

Конструктивные особенности 2РМТ18Б7Ш1В1В

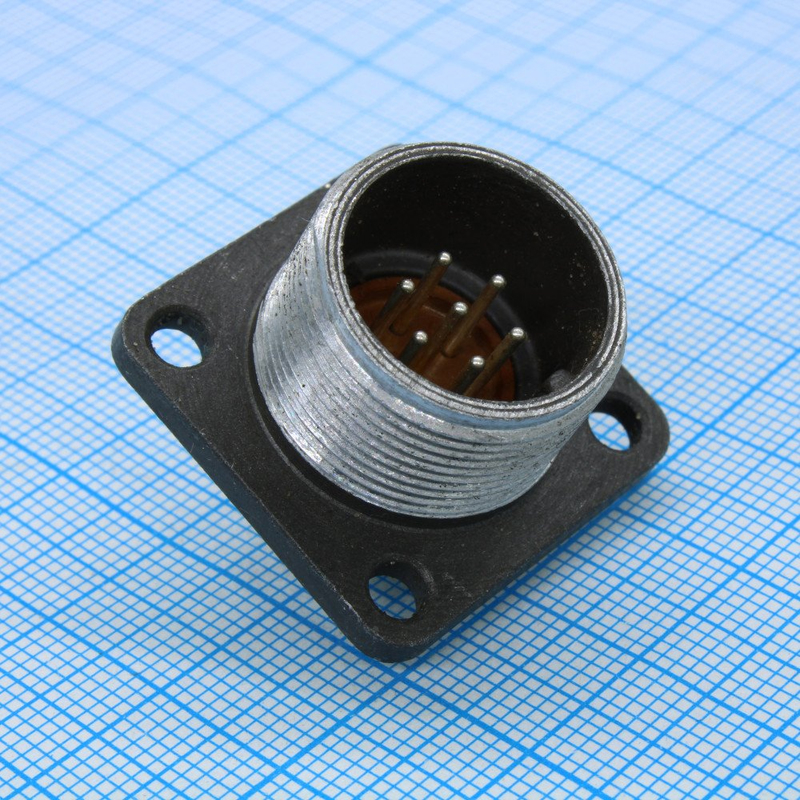

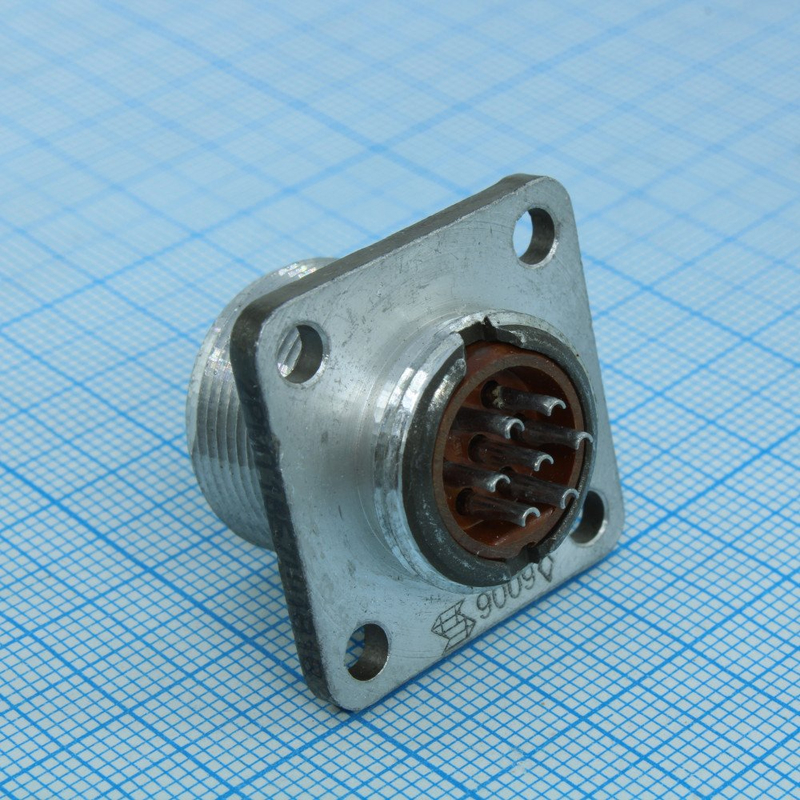

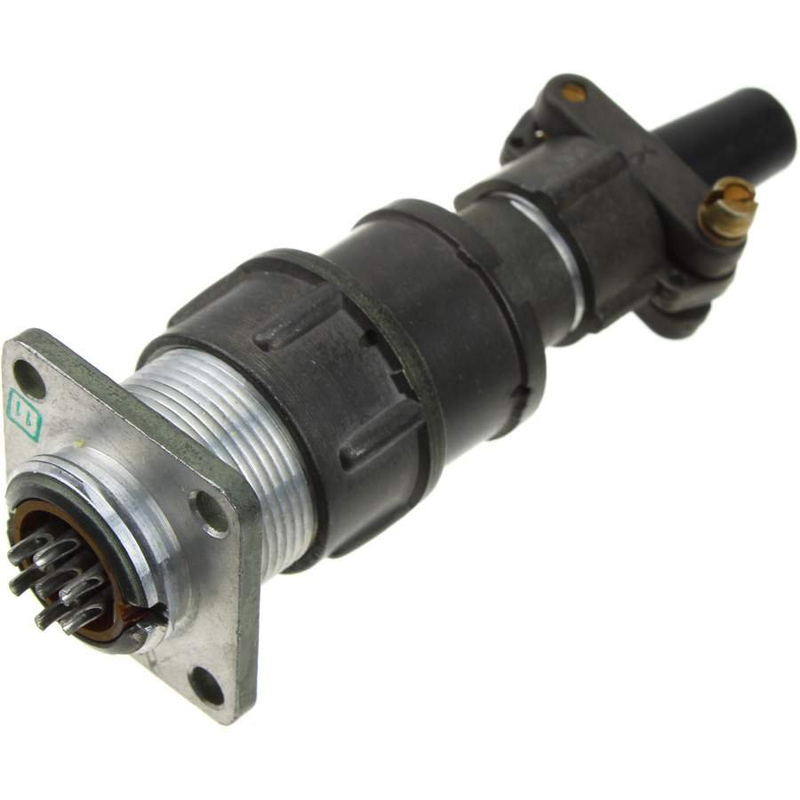

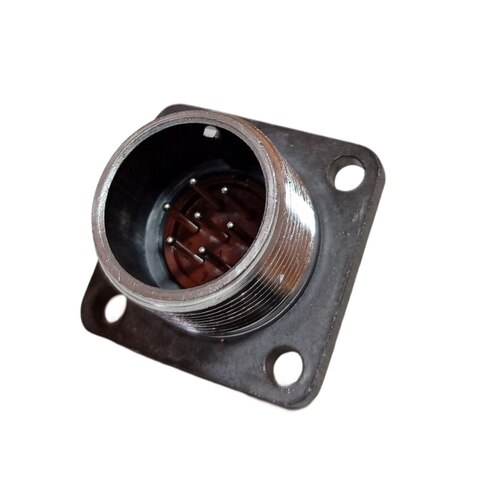

Соединитель 2РМТ18Б7Ш1В1В выполнен в металлическом корпусе, обеспечивающем механическую прочность и дополнительную защиту контактной группы. Круглая форма корпуса позволяет компактно разместить несколько электрических цепей в одном интерфейсе и удобно организовать кабельную разводку в ограниченном монтажном пространстве.

К ключевым особенностям конструкции относятся:

• Многоконтактная компоновка для передачи питания, сигналов управления и измерительных цепей.

• Надежная фиксация ответной части, снижающая риск самопроизвольного разъединения при вибрации.

• Контактная группа, рассчитанная на стабильное электрическое соединение при многократном сочленении.

• Металлический корпус, устойчивый к механическим воздействиям.

• Возможность применения в составе кабельных сборок, панельного оборудования и модульных систем.

• Удобная идентификация контактов при монтаже и техническом обслуживании.

Исполнение с обозначением «Ш» обычно связано со штыревой контактной частью. При подборе ответного элемента необходимо обязательно сопоставлять тип контактов, расположение ключей, число позиций, вариант крепления и способ присоединения кабеля.

Где применяется разъем

Разъем 2РМТ18Б7Ш1В1В подходит для оборудования, в котором важны повторяемость соединения, стойкость к внешним воздействиям и удобство сервисного обслуживания. Он может использоваться для коммутации низковольтных силовых, сигнальных, управляющих и измерительных цепей — при условии соответствия фактических параметров контактов требованиям конкретной схемы.

Типичные области применения:

• Промышленные системы автоматизации и управления.

• Контрольно-измерительные приборы и испытательные стенды.

• Электронные блоки машин, станков и специального оборудования.

• Кабельные жгуты и межблочные соединения.

• Аппаратура связи, телеметрии и передачи сигналов.

• Транспортные и мобильные технические комплексы.

• Электротехнические шкафы, пульты и панели управления.

Использование одного многоконтактного разъема вместо нескольких отдельных соединений упрощает монтаж, сокращает количество точек возможного отказа и облегчает замену функциональных блоков при ремонте.

Что учитывать при выборе

Перед применением 2РМТ18Б7Ш1В1В важно проверить полную маркировку изделия и сопроводительную документацию. Даже разъемы одной серии могут различаться по числу контактов, схеме их расположения, типу контактной части, покрытию, способу монтажа, наличию защитных элементов и климатическому исполнению.

Особое внимание следует уделить следующим параметрам:

• Числу и расположению контактов.

• Типу контактов: штыри или гнезда.

• Допустимому току и напряжению для каждого контакта.

• Сечению и способу присоединения проводников.

• Типу ответной части и совместимости по ключеванию.

• Условиям эксплуатации: температуре, влажности, вибрации и пыли.

• Требованиям к экранированию и заземлению корпуса.

• Необходимости герметизации кабельного ввода и зоны сочленения.

При разводке рекомендуется разделять силовые и чувствительные сигнальные цепи, контролировать качество обжима или пайки контактов, а также проверять правильность нумерации перед первым включением оборудования.

Преимущества серии 2РМТ

Серия 2РМТ сохраняет актуальность благодаря сочетанию прочной механической конструкции и удобной многоконтактной коммутации. Разъем 2РМТ18Б7Ш1В1В может стать практичным решением для аппаратуры, требующей разборного, устойчивого и технологичного электрического соединения.

Грамотный подбор ответной части, соблюдение допустимых электрических нагрузок и аккуратный монтаж позволяют использовать 2РМТ18Б7Ш1В1В в составе надежных кабельных и межблочных соединений в промышленной и специализированной технике.
