Назначение разъёма 2РМТ18Б7Ш1В1В

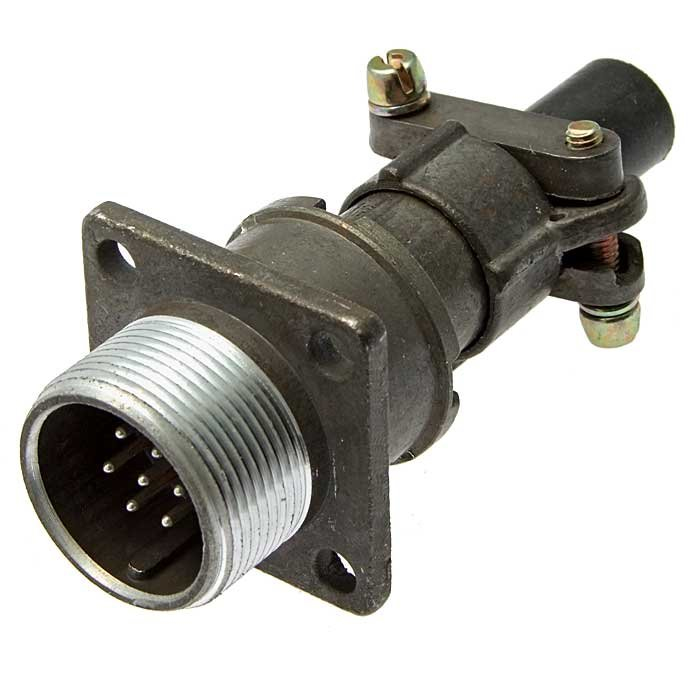

2РМТ18Б7Ш1В1В — цилиндрический низкочастотный негерметичный разъём производства АО «Завод Элекон» (Казань), выполненный в виде блочной вилки приборного типа. Изделие предназначено для электрического соединения цепей в составе радиоэлектронной аппаратуры, приборов и кабельных сборок, где требуется компактный многоштырьковый соединитель с резьбовым сочленением и пайкой на панель.

Разъём востребован в тех случаях, когда к линии предъявляются повышенные требования по электрической прочности изоляции и стойкости к механическим нагрузкам. Блочное приборное исполнение предполагает установку на корпус или панель оборудования с фиксацией через монтажные отверстия, а ответная часть подключается резьбовой накидной гайкой.

Подтверждённые особенности и характеристики

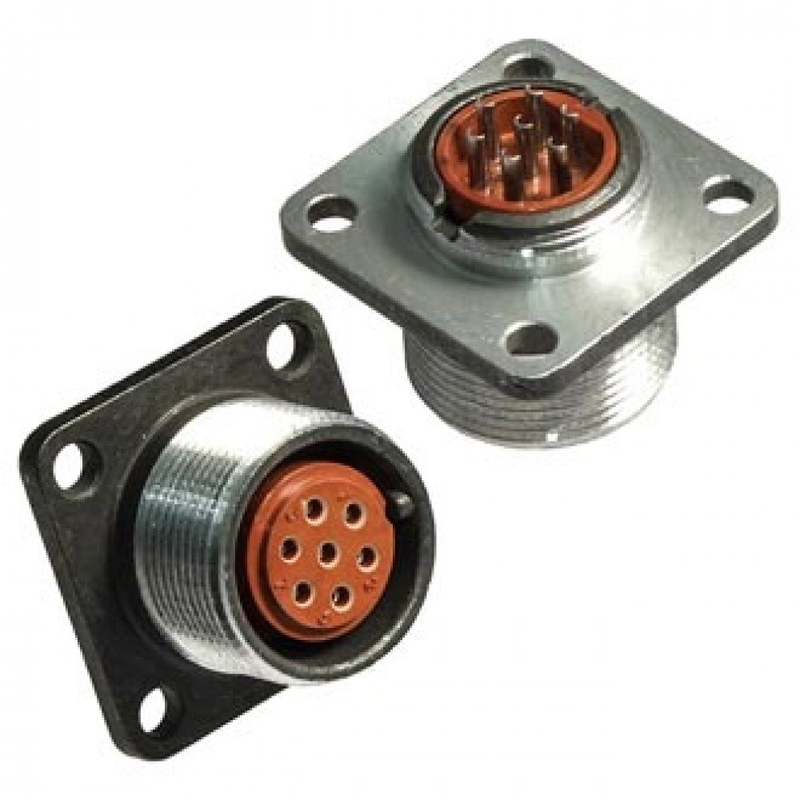

Корпус разъёма имеет условный размер 18 мм и оснащён 7 штыревыми контактами диаметром 1 мм. Монтаж выполняется пайкой на панель. Материал корпуса — алюминиевый сплав А-22 с оксидированием, цвет серый. Изолятор изготовлен из карболита коричневого цвета, контакты — из латуни ЛС59-1 с серебряным покрытием.

Габариты и присоединительные размеры

• Габариты: 27 на 27 на 25 мм.
• Резьба накидной гайки: M20 на 1.
• Расстояние между монтажными отверстиями: 20 мм.
• Диаметр монтажного отверстия: 3,4 мм.
• Поляризация: одношпоночная.
• Метод сочленения: резьбовой.

Электрические параметры

• Рабочее напряжение: до 560 В.
• Ток на контакт: до 7 А.
• Ток на разъём: до 40 А.
• Электрическая прочность изоляции: 1850 В.
• Сопротивление изоляции: 5000 МОм, либо не менее 1000 МОм.
• Сопротивление контактов: не более 5 мОм.

Условия эксплуатации

Интервал рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, теплостойкость соответствует категории 1. Климатическое исполнение — В2.1. Влажность до 98 процентов при плюс 25 градусах Цельсия. Ресурс — 500 сочленений-расчленений, наработка от 1000 часов, при 80 градусах Цельсия — 175 000 часов.

Разъём выдерживает вибрацию в диапазоне 1–5000 Гц при 50 g, удары до 500 g и акустические шумы 170 дБ. Контакты не извлекаемые, уплотнительная втулка и патрубок отсутствуют, что соответствует негерметичному исполнению.

Применение и совместимость

Разъём применяется в приборах и блоках, эксплуатируемых в жёстких условиях: вибрации, удары, широкий температурный диапазон. Соответствует нормам ГЕ0.364.126 ТУ или АШДК.434410.062 ТУ, приёмка ОТК. Аналогами являются серии 2РМ, ОНЦ-РГ и 2PX.

Артикул изделия — 80242. Изготовитель — Элекон. Категория — 2РМТ18.
