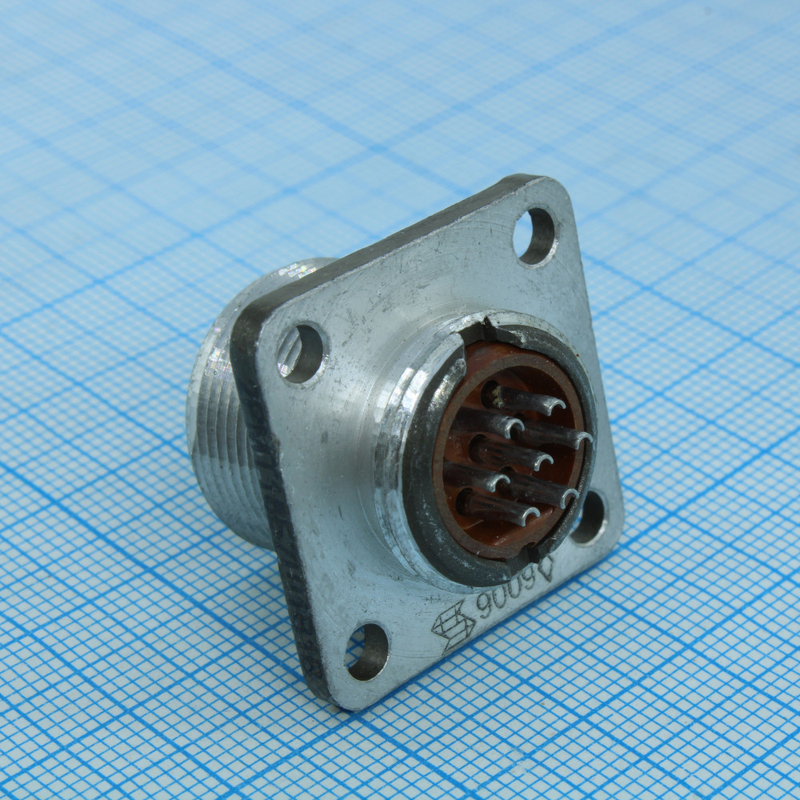

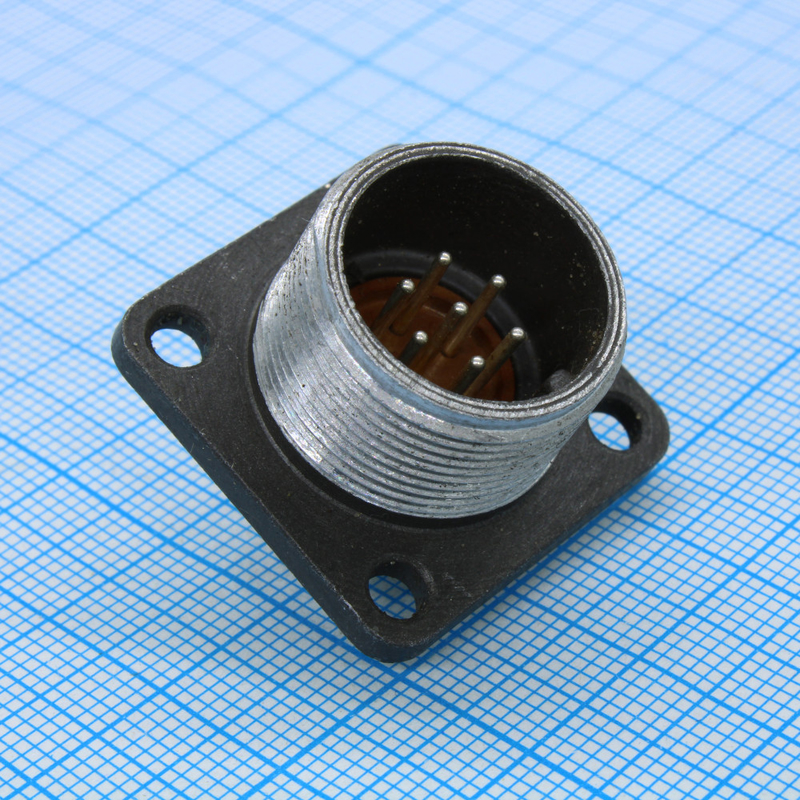

2РМТ18Б7Ш1В1БВ — блочная вилка для надежных электрических соединений

2РМТ18Б7Ш1В1БВ — цилиндрический низкочастотный электрический соединитель серии 2РМТ, выполненный в виде приборной (блочной) вилки. Разъем предназначен для создания разъемных соединений в цепях постоянного и переменного тока, включая сигналы частотой до 3 МГц. Конструкция с резьбовой фиксацией помогает сохранять устойчивый контакт при вибрациях, ударах и длительной эксплуатации.

Назначение разъема 2РМТ18Б7Ш1В1БВ

Разъем 2РМТ18Б7Ш1В1БВ применяется в промышленной, измерительной, радиотехнической и специальной аппаратуре, где необходимы компактность, механическая прочность и стабильные электрические характеристики. Блочное исполнение рассчитано на монтаж на панели, корпусе прибора или шкафу управления.

Соединитель относится к негерметичным всеклиматическим разъемам. Он подходит для внутреннего объемного монтажа и используется в оборудовании, для которого важны надежность коммутации, устойчивость к внешним механическим воздействиям и возможность многократного сочленения с ответной частью.

Основные технические характеристики

Указанные параметры характерны для исполнения 2РМТ18Б7Ш1В1БВ: 7-контактной блочной вилки с контактами диаметром 1 мм, рассчитанной на напряжение до 560 В и ток до 7 А на контакт.

Особенности конструкции

Корпус разъема выполняется из алюминиевого сплава, что обеспечивает сочетание небольшой массы и необходимой механической прочности. Контактная группа размещается в изоляционном основании, а контакты допускают извлечение при техническом обслуживании или замене.

Резьбовой механизм сочленения снижает риск самопроизвольного разъединения при вибрации. Для промышленного оборудования это особенно важно: надежная фиксация разъема помогает исключить периодические отказы, нестабильность сигналов и нагрев в зоне контактного соединения.

Маркировка Ш1 указывает на исполнение с штыревыми контактами диаметром 1 мм. Семь контактов позволяют организовать передачу питания, дискретных сигналов, цепей управления или сочетания силовых и сигнальных линий в одном компактном соединителе.

Применение 2РМТ18Б7Ш1В1БВ

Разъем может использоваться в следующих видах аппаратуры:

• Блоках управления и автоматики.

• Контрольно-измерительных приборах.

• Радиотехнических устройствах.

• Промышленных шкафах и пультах управления.

• Электронных модулях специального назначения.

• Системах передачи питания и управляющих сигналов.

• Оборудовании, работающем при вибрациях, перепадах температур и механических нагрузках.

Для корректного подбора ответной части необходимо учитывать не только серию 2РМТ и размер корпуса 18, но и количество контактов, тип контактной части, расположение ключа, климатическое исполнение, вариант корпуса и способ монтажа проводников.

Преимущества использования

2РМТ18Б7Ш1В1БВ сочетает компактное блочное исполнение с параметрами, достаточными для многих цепей питания и управления. К ключевым преимуществам относятся:

• Семь извлекаемых штыревых контактов диаметром 1 мм.

• Надежное резьбовое сочленение.

• Работа с постоянным и переменным током до 3 МГц.

• Допустимое напряжение до 560 В.

• Нагрузка до 7 А на каждый контакт.

• Низкое переходное сопротивление контактов.

• Высокое сопротивление изоляции.

• Работоспособность в диапазоне температур от −60 до +100 °C.

• Возможность многократного подключения и отключения ответной части.

Таким образом, 2РМТ18Б7Ш1В1БВ является функциональным решением для приборного монтажа, где требуется надежный 7-контактный цилиндрический разъем с резьбовой фиксацией и стабильными электрическими параметрами.
