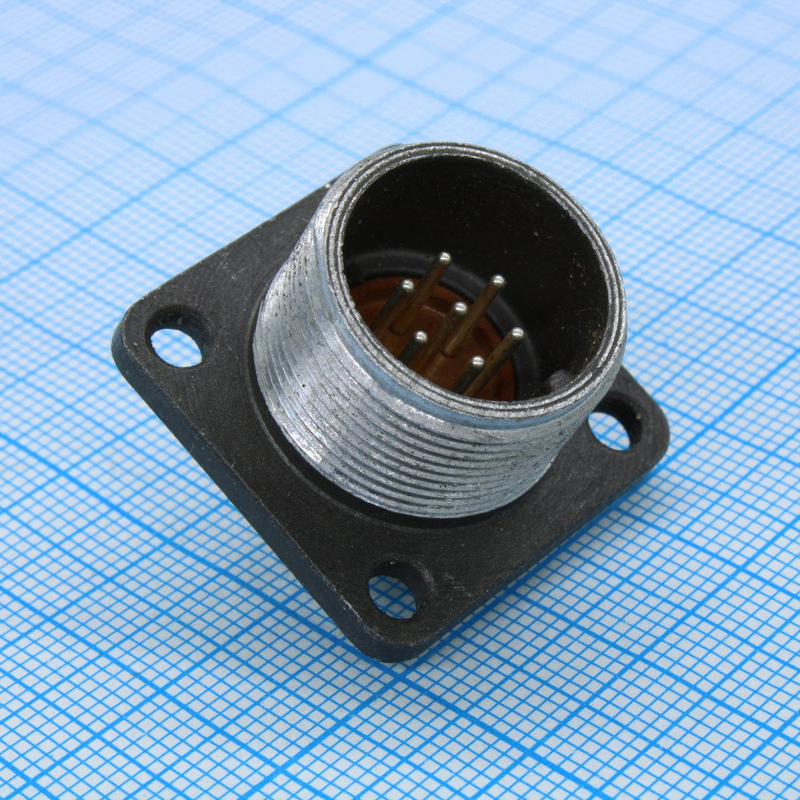

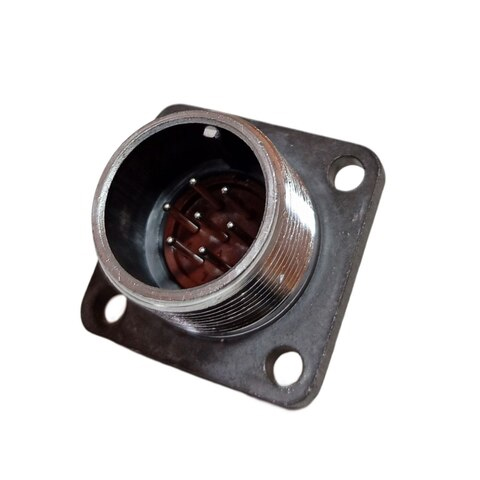

2РМТ18Б7Ш1В1 — это электрический низкочастотный цилиндрический негерметичный тропикоустойчивый разъём (вилка) серии 2РМТ с блочным (приборным) корпусом. Он предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц в радиоэлектронной и радиотехнической аппаратуре. +3

Основные характеристики

Разъём имеет условный размер корпуса 18 мм, 7 контактов диаметром 1 мм и резьбовое сочленение. Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — до 8 А, суммарная на соединитель — до 27 А. Сопротивление изоляции — не менее 1000 МОм, электрическая прочность — до 2300 В. +3

Условия эксплуатации

Работает в диапазоне температур от -60 до +100 °C (смена до +150 °C), всеклиматическом исполнении В2.1. Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 490 м/с², механические удары до 5000 м/с² и линейное ускорение 2000 м/с². Минимальная наработка — 5000 часов, срок сохраняемости — 25 лет, количество сочленений — 500. +3

Конструкция и монтаж

Это вилка блочная без патрубка, с внутренним монтажом (пайка или обжимка), контакты извлекаемые с серебряным или золотым покрытием. Масса — около 12,5 г, посадочный диаметр — 18 мм. +3
