Назначение соединителя 2РМТ18Б7Ш1Е2

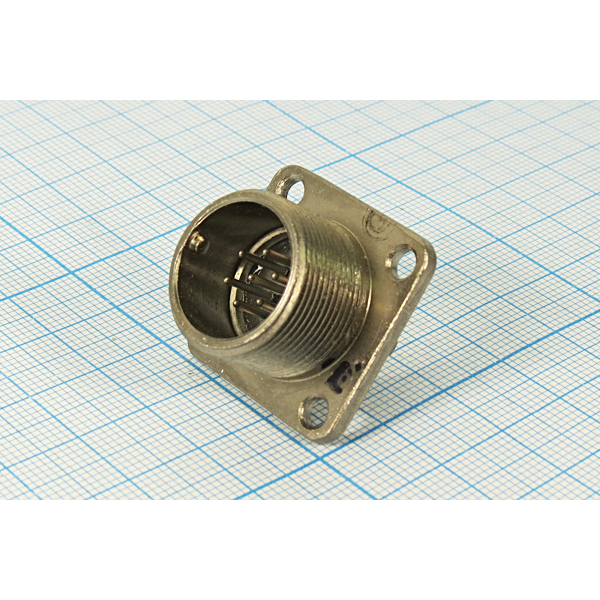

2РМТ18Б7Ш1Е2 — низкочастотный цилиндрический соединитель тропикоустойчивого исполнения, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМТ и применяется там, где требуется надёжное электрическое соединение при воздействии неблагоприятных климатических и механических факторов.

Артикул товара — 3162. Категория — 2РМТ18. Условный размер корпуса составляет 18 мм, вид корпуса — блочный (приборный), число контактов — 7, исполнение — вилка (обозначение Ш). Соединитель состоит из вилки и розетки и может использоваться в приборных или кабельных применениях.

Подтверждённые технические характеристики

Электрические параметры соединителя обеспечивают стабильную работу в цепях с повышенными требованиями к надёжности контакта. Ниже приведены значения, заявленные для данной серии.

• Токовая нагрузка на одиночный контакт — до 7 А, суммарно в зависимости от исполнения от 4 до 36 А.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — до 6 пФ.
• Электрическая прочность изоляции — от 1850 до 2300 В.
• Покрытие контактов — серебро или золото.
• Масса — около 12–16 г.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Исполнение по ГОСТ 15150-69 — всеклиматическое (В2.1), что допускает эксплуатацию при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, механические удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Ресурс составляет 1000 часов наработки и 500 циклов сочленения.

Монтаж и конструктивные особенности

Метод монтажа — пайка. Внутренний монтаж выполняется экранированными или неэкранированными проводами сечением от 0,5 квадратного миллиметра. Корпус имеет резьбовую фиксацию, что обеспечивает механическую прочность соединения и предотвращает самопроизвольное разъединение.

1. Установка вилки и розетки в приборных или кабельных условиях.
2. Пайка проводников выбранного сечения к контактам.
3. Фиксация корпуса резьбовым соединением.
4. Проверка сопротивления контактов и изоляции перед вводом в эксплуатацию.

Благодаря совокупности электрических, климатических и механических параметров соединитель 2РМТ18Б7Ш1Е2 подходит для применения в составе ответственного электрооборудования, работающего в тяжёлых условиях окружающей среды.
