Назначение соединителя 2РМТ18Б7Ш1А1В

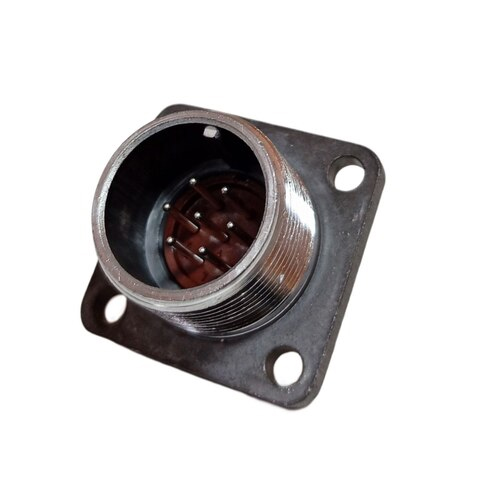

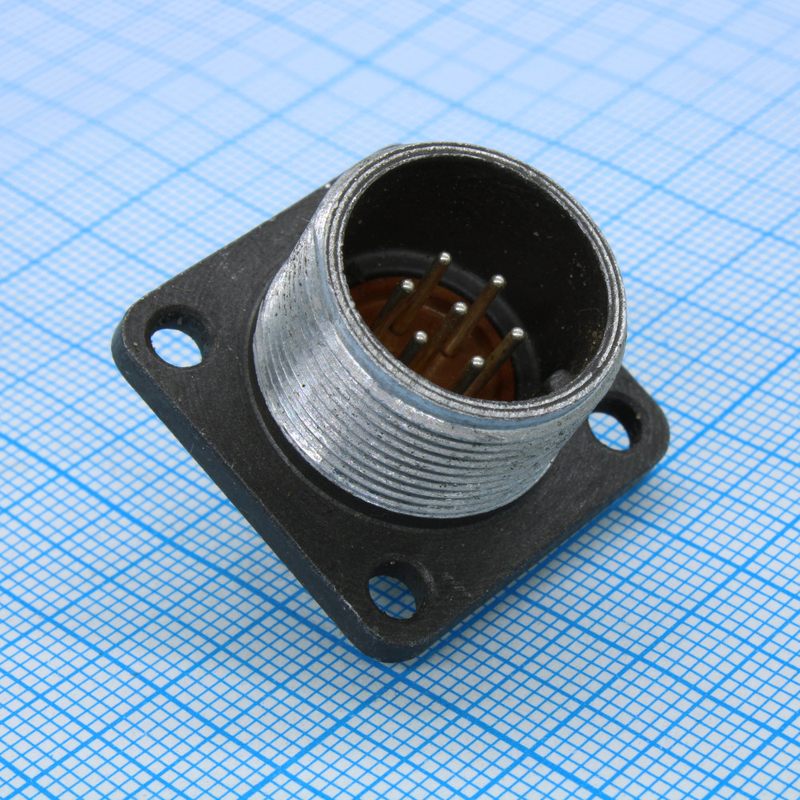

2РМТ18Б7Ш1А1В — это вилка приборная блочного типа из серии цилиндрических соединителей 2РМТ, предназначенная для работы в цепях переменного или постоянного тока с частотой до 3 МГц. Изделие применяется для электрического соединения и коммутации цепей в составе приборной техники, промышленного оборудования и других устройств, где требуется компактный разъём с повышенной механической стойкостью.

Конструкция рассчитана на эксплуатацию в негерметичных условиях, поэтому соединитель не предназначен для работы в средах с повышенным давлением, вакуумом или прямым воздействием влаги. Вилка относится к категории приборных соединителей блочного типа, то есть монтируется непосредственно на корпус прибора или блока.

Подтверждённые технические особенности

Серия 2РМТ объединяет цилиндрические соединители с контактами, рассчитанными на силовые и сигнальные цепи. Модель 2РМТ18Б7Ш1А1В имеет следующие заявленные параметры:

• количество контактов — 7;
• диаметр контактов — 1,0 мм;
• токовая нагрузка на контакт — до 7 А;
• суммарная токовая нагрузка на весь разъём — до 40 А;
• рабочее напряжение — до 560 В;
• частота коммутируемого тока — до 3 МГц;
• электрическая прочность изоляции — до 1850 В;
• усилие расчленения — не более 34,7 Н;
• посадочный диаметр корпуса — 18 мм;
• теплостойкость — до 100 градусов Цельсия;
• покрытие контактов — золото;
• исполнение — без патрубка и без кожуха;
• минимальная наработка — 1000 часов;
• количество сочленений и расчленений — 500 циклов.

Механическая стойкость изделия включает устойчивость к ударным нагрузкам: пиковое ускорение до 5000 метров на секунду в квадрате при одиночном воздействии длительностью от 0,1 до 2 миллисекунд и до 1000 метров на секунду в квадрате при многократных воздействиях длительностью от 1 до 5 миллисекунд. Кроме того, соединитель выдерживает линейное ускорение до 2000 метров на секунду в квадрате.

Корпус изготавливается из карболита или аналогичных материалов, обеспечивающих электрическую изоляцию и механическую прочность. Предприятие «Октябрь» выпускает изделие в соответствии с техническими условиями, в частности АШДК.434410.062ТУ, что подтверждает серийный характер производства и нормирование параметров.

Область применения и условия эксплуатации

Соединитель 2РМТ18Б7Ш1А1В используется в негерметичных условиях, чаще всего в приборной технике и промышленном оборудовании. Типовые сценарии применения включают:

1. коммутацию силовых и сигнальных цепей внутри блоков и шкафов управления;
2. подключение кабельных сборок к приборам с блочным монтажом разъёма;
3. работу в цепях переменного и постоянного тока с частотой до 3 МГц;
4. эксплуатацию в условиях умеренных температур в пределах до 100 градусов Цельсия;
5. применение в составе оборудования, подверженного ударным и вибрационным нагрузкам в указанных пределах.

Посадочный диаметр корпуса 18 миллиметров определяет габаритную совместимость с ответными частями и монтажными отверстиями приборов. Отсутствие патрубка и кожуха упрощает компоновку и снижает массу узла, однако требует отдельной защиты контактной группы от пыли и влаги, поскольку изделие не является герметичным.

Золотое покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения при многократных сочленениях. Ресурс в 500 циклов сочленения и расчленения и минимальная наработка 1000 часов определяют область применения как умеренно нагруженную, без частой перекоммутации. Соединитель поставляется как самостоятельное изделие; комплектация иными элементами в приведённых данных не указана.
