Назначение разъёма 2РМТ18Б7Ш1А1В

Разъём 2РМТ18Б7Ш1А1В производства «Исеть» относится к семейству низкочастотных цилиндрических негерметичных соединителей типа 2РМТ. Такие соединители предназначены для работы во всеклиматическом исполнении и в тропикоустойчивых условиях, то есть рассчитаны на эксплуатацию при повышенной влажности, высокой температуре и воздействии тропического климата.

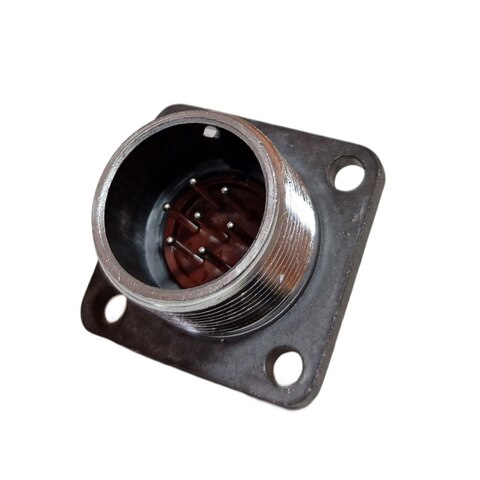

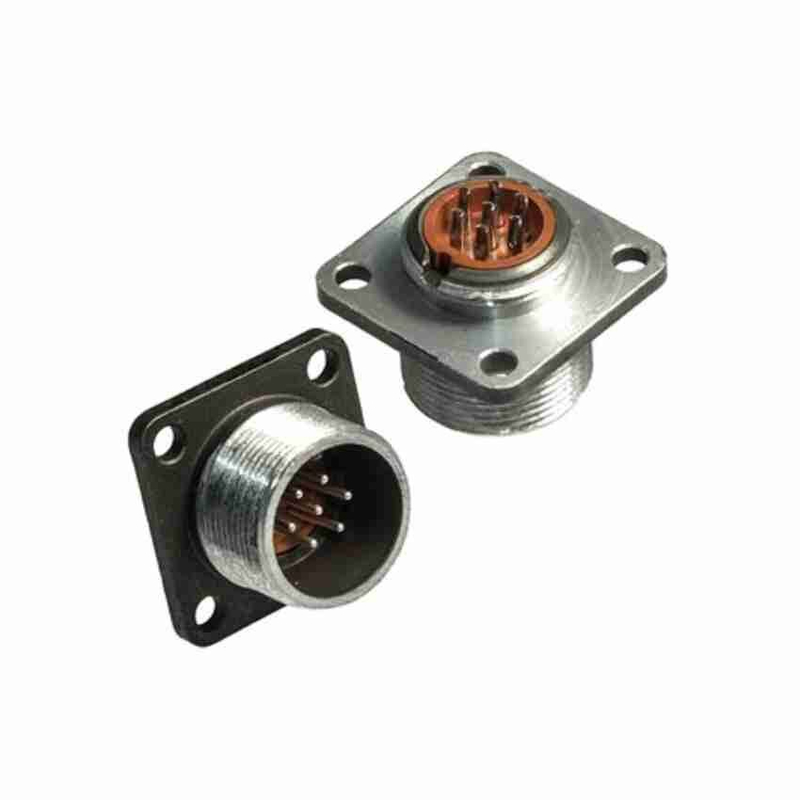

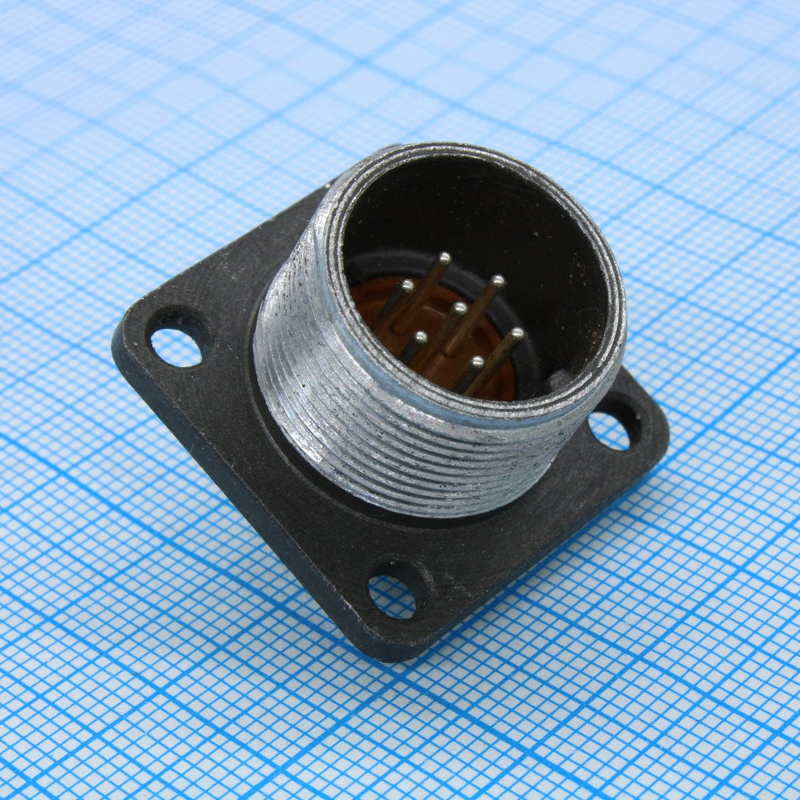

Изделие представляет собой приборную (блочную) вилку с семью контактами и применяется для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря экранированной конструкции и резьбовому соединению разъём обеспечивает надёжную коммутацию в составе военной, промышленной и специальной аппаратуры.

Подтверждённые особенности конструкции

Корпус разъёма имеет посадочный диаметр 18 мм. Исполнение негерметичное, соединение резьбовое, конструкция экранированная. Вилка выполнена без патрубка, то есть без кабельного ввода, что соответствует приборному (блочному) типу монтажа.

• Тип изделия: приборная (блочная) вилка семейства 2РМТ.
• Число контактов: семь.
• Покрытие контактов: золото.
• Посадочный диаметр корпуса: 18 мм.
• Исполнение: негерметичное.
• Соединение: резьбовое.
• Конструкция: экранированная.
• Патрубок: отсутствует.

Электрические параметры

Номинальный ток на один контакт составляет до 7 А. Суммарный допустимый ток на разъём достигает 40 А. Максимальное рабочее напряжение обычно указывается порядка 560–700 В постоянного и переменного тока.

• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая частота цепей: до 3 МГц.

Монтаж и применение

Контакты монтируются пайкой в блок (корпус). Хвостовики контактов рассчитаны на провода сечением около 0,5 квадратного миллиметра. Монтаж внутренний, объёмный, то есть выполняется внутри корпуса разъёма.

Разъём рассчитан на применение в военной, промышленной и специальной аппаратуре, в том числе в условиях повышенной влажности и тропического климата. Всеклиматическое исполнение и тропикоустойчивое исполнение делают его пригодным для работы в жёстких условиях эксплуатации, где требуется устойчивость к влаге и температурным воздействиям.

Краткие технические сведения

1. Наименование: 2РМТ18Б7Ш1А1В «Исеть».
2. Артикул: 3152.
3. Категория: 2РМТ18.
4. Производитель: Исеть.
5. Тип: низкочастотный цилиндрический негерметичный соединитель.
6. Количество контактов: семь.
7. Посадочный диаметр: 18 мм.
8. Номинальный ток на контакт: до 7 А.
9. Суммарный ток на разъём: до 40 А.
10. Сопротивление изоляции: не менее 5000 МОм.
11. Ёмкость между контактами: не более 6 пФ.
