Назначение соединителя 2РМТ18Б7Ш1А1В

Соединитель 2РМТ18Б7Ш1А1В производства «Элекон» относится к линейке цилиндрических резьбовых низкочастотных разъёмов серии 2РМТ18. Изделие предназначено для подключения электрических цепей постоянного и переменного тока, в том числе с частотой до десятков килогерц, в приборных блоках и промышленной аппаратуре.

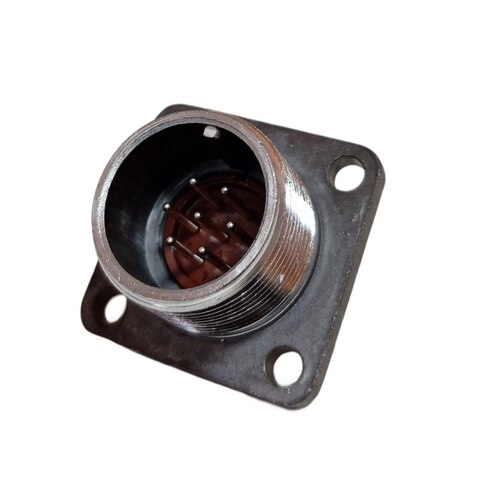

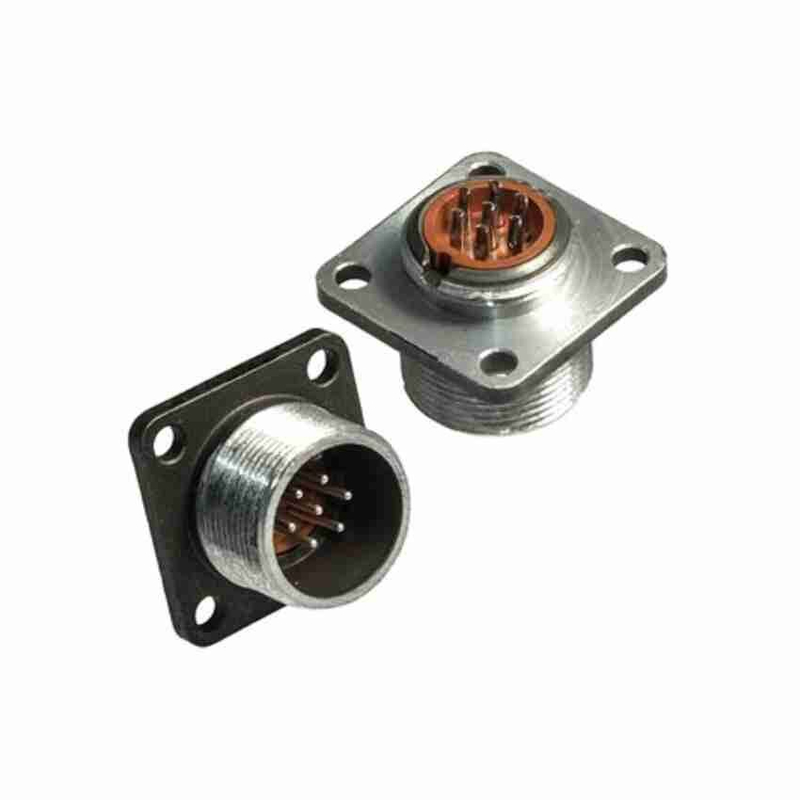

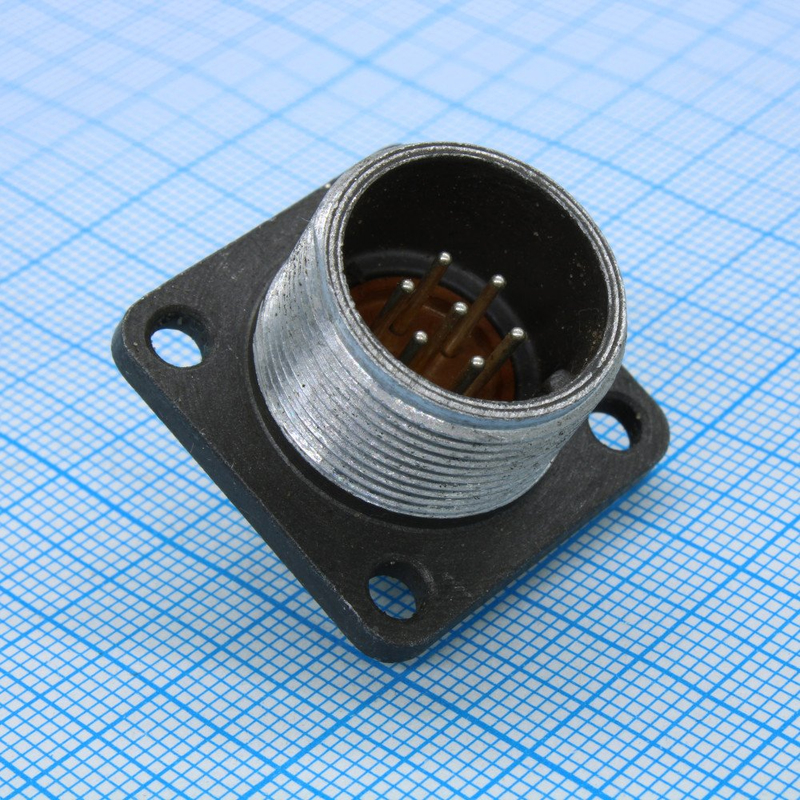

Это приборная вилка блочного типа, выполненная без патрубка и без герметизации. Конструкция рассчитана на монтаж «на панель» с фланцем и креплением накидной гайкой резьбового типа, что обеспечивает надёжную фиксацию ответной части и стабильный электрический контакт при эксплуатации.

Подтверждённые особенности конструкции

Корпус соединителя изготовлен из алюминиевого сплава с оксидным покрытием серого цвета. Изолятор выполнен из карболита. Контакты имеют круглую форму, они неразборные (блочные) и рассчитаны на пайку под провод.

В разъёме предусмотрено 7 контактов диаметром 1 миллиметр, реализованных в виде штырей. Такая компоновка позволяет коммутировать несколько независимых цепей в одном компактном узле.

• Максимальный рабочий ток на контакт: до 7 А.
• Суммарный ток на разъём: порядка 40 А в зависимости от распределения нагрузки по контактам.
• Максимальное рабочее напряжение: до 560–700 В постоянного или переменного тока в зависимости от условий применения и стандартов, на которые ориентировано исполнение.
• Тип монтажа: панельный, с фланцем и накидной гайкой.
• Способ присоединения проводников: пайка.

Условия эксплуатации и надёжность

Разъём рассчитан на работу в широком диапазоне температур, типично от минус 60 до плюс 100 градусов Цельсия, при относительной влажности до 98 процентов и изменяющемся атмосферном давлении. Исполнение соответствует климатическим классам В2.1 и аналогичным.

Соединитель выдерживает вибрацию, ударные нагрузки и акустические шумы, что характерно для авионики, судовой и промышленной аппаратуры. Гарантированная наработка разъёма составляет не менее 1000 часов, а число сочленений–расчленений достигает 500 циклов до снижения параметров надёжности.

Области применения

Благодаря сочетанию механической прочности, стойкости к внешним воздействиям и широкому диапазону рабочих напряжений соединитель 2РМТ18Б7Ш1А1В применяется в приборных блоках, пультах управления и промышленной аппаратуре. Он подходит для бортовых и наземных систем, где требуется надёжная коммутация цепей питания и сигналов при повышенных требованиях к вибро- и ударостойкости.

Монтаж «на панель» с фланцевым креплением делает изделие удобным для установки в корпусах и шкафах, а резьбовое соединение накидной гайкой обеспечивает стабильную фиксацию ответной части даже при значительных механических нагрузках.
