Назначение разъёма 2РМТ18Б7Ш1А1В

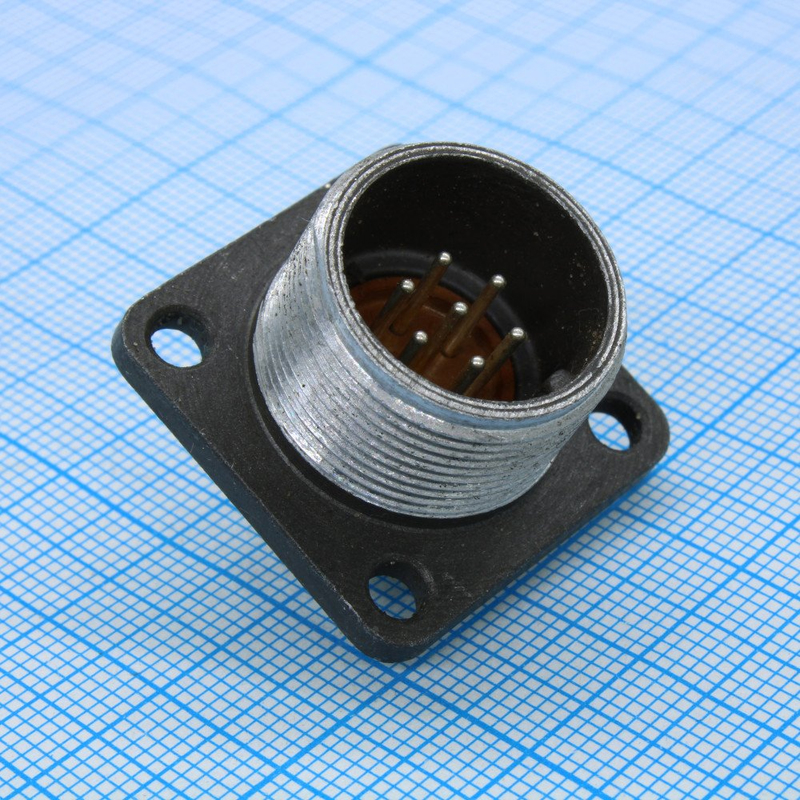

2РМТ18Б7Ш1А1В — это блочная вилка серии 2РМТ, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в электро- и радиоаппаратуре специального и общего назначения, где требуется надёжная коммутация при воздействии неблагоприятных климатических и механических факторов.

Разъём относится к негерметичным соединителям тропикоустойчивого исполнения с всеклиматическим климатическим исполнением. Корпус блочного (приборного) типа предназначен для монтажа на аппаратуре, а не на кабельных линиях.

Подтверждённые технические характеристики

Ниже перечислены характеристики, заявленные для данной модели.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Вид корпуса: блочный (приборный).
• Количество контактов: 7.
• Диаметр контактов: 1 мм.
• Покрытие контактов: золото.
• Теплостойкость: до плюс 100 градусов Цельсия.
• Сочленение: резьбовое.

Максимальное рабочее напряжение составляет 560 вольт. Токовая нагрузка на одиночный контакт достигает 7 ампер, а максимальная суммарная токовая нагрузка на соединитель — 40 ампер.

Сопротивление контактов — не более 5 миллиом. Сопротивление изоляции — не менее 1000 мегаом. Количество сочленений-расчленений — 500. Минимальная наработка — 5000 часов. Срок сохраняемости — 15 лет.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Повышенная относительная влажность до 98 процентов допускается при температуре плюс 35 градусов Цельсия.

Допустимая синусоидальная вибрация: диапазон частот от 1 герца до 5000 герц при амплитуде ускорения 490 метров на секунду в квадрате. Сочетание теплостойкости, влагостойкости и вибропрочности делает разъём пригодным для эксплуатации в тяжёлых условиях.

Конструктивные особенности и применение

1. Резьбовое сочленение обеспечивает механическую фиксацию и стабильный электрический контакт при вибрационных нагрузках.
2. Золотое покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость.
3. Семь контактов диаметром 1 мм позволяют коммутировать несколько независимых цепей в одном соединителе.
4. Блочный корпус упрощает установку на шасси, панель или в состав прибора.
5. Тропикоустойчивое и всеклиматическое исполнение допускает работу при высокой влажности и в условиях смены климатических зон.

Разъём 2РМТ18Б7Ш1А1В применяется в электро- и радиоаппаратуре специального и общего назначения для соединения и разъединения электрических цепей. Артикул изделия — 3151. Производитель в предоставленных данных не указан, комплектация, гарантия и страна производства также не приводятся.
