2РМТ18Б7Ш1А1В: надежное соединение для электро- и радиоаппаратуры

Соединитель 2РМТ18Б7Ш1А1В представляет собой приборную блочную вилку цилиндрического типа, рассчитанную на коммутацию электрических цепей постоянного и переменного тока. Модель относится к тропикоустойчивой серии 2РМТ и применяется в аппаратуре, где важны механическая прочность, устойчивость контакта и стабильная работа в широком диапазоне внешних условий.

Конструкция и назначение

2РМТ18Б7Ш1А1В предназначен для внутреннего объёмного монтажа в составе электрооборудования, приборных блоков, кабельных сборок и радиоэлектронных устройств. Разъем используется совместно с ответной частью для многоконтактного соединения и разъединения цепей.

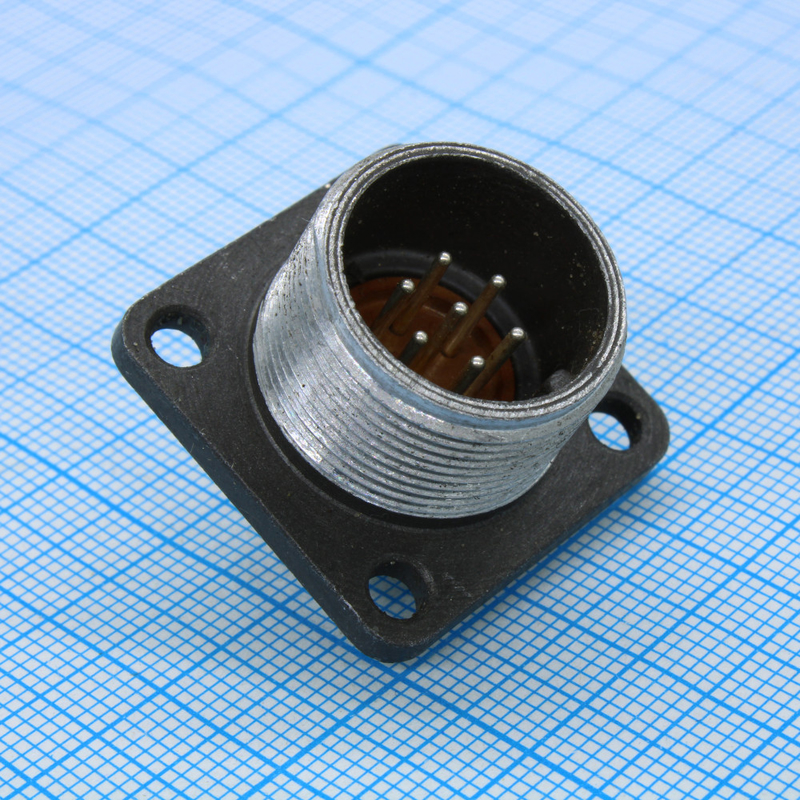

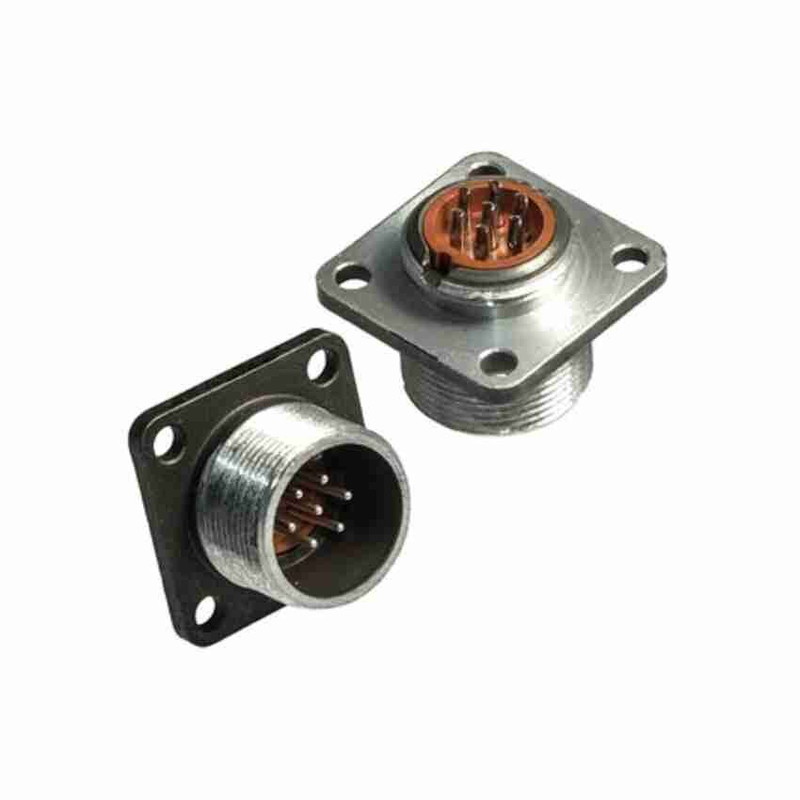

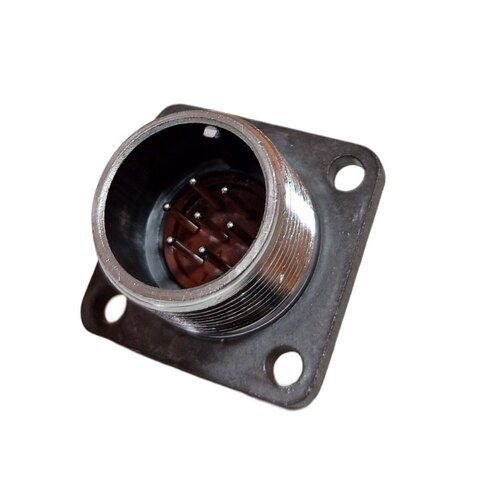

Конструктивно это блочная вилка без патрубка. Корпус имеет цилиндрическое исполнение, а фиксация сочленённого положения выполняется резьбовым способом. Одношпоночная поляризация помогает обеспечить правильную ориентацию при подключении и снизить риск ошибочного соединения.

Основные характеристики

В типовом исполнении 2РМТ18Б7Ш1А1В имеет семь контактов диаметром 1 мм. Контакты рассчитаны на пайку проводов сечением до 0,5 мм², что делает соединитель удобным для применения в компактных электрических и электронных узлах.

Приведённые параметры подтверждают применимость разъема в цепях, где требуются компактность, надежная фиксация и устойчивость электрического соединения.

Золотое покрытие контактов

Буква «А» в обозначении 2РМТ18Б7Ш1А1В указывает на золотое покрытие контактов. Такое покрытие способствует стабильности контактного соединения и повышает стойкость контактной группы к неблагоприятным воздействиям среды при длительной эксплуатации.

Сопротивление контактов для данного исполнения указывается на уровне не более 0,005 Ом, а сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Эти показатели важны для снижения потерь в соединении и поддержания электрической изоляции между цепями.

Где применяется 2РМТ18Б7Ш1А1В

Цилиндрический разъем 2РМТ18Б7Ш1А1В подходит для оборудования специального и общего назначения. Он может использоваться в следующих направлениях:

• Электронные блоки и приборные панели.

• Радиоаппаратура и системы связи.

• Контрольно-измерительные комплексы.

• Промышленные системы управления и автоматики.

• Кабельные сборки и внутренние соединения оборудования.

• Электротехнические узлы, работающие при вибрации и температурных перепадах.

Изделие рассчитано на эксплуатацию в диапазоне температур от −60 до +100 °C, а также характеризуется ресурсом до 500 циклов соединения-разъединения. Это делает 2РМТ18Б7Ш1А1В практичным компонентом для аппаратуры, к которой предъявляются требования по долговечности и надежности коммутации.

Итог

2РМТ18Б7Ш1А1В — это семиконтактная приборная вилка серии 2РМТ с резьбовой фиксацией, золотым покрытием контактов и монтажом пайкой. Сочетание рабочего напряжения до 560 В, токовой нагрузки до 7 А на контакт, температурной стойкости и компактного блочного корпуса позволяет использовать данный соединитель в широком спектре электрических, промышленных и радиоэлектронных устройств.
