Назначение и общее описание

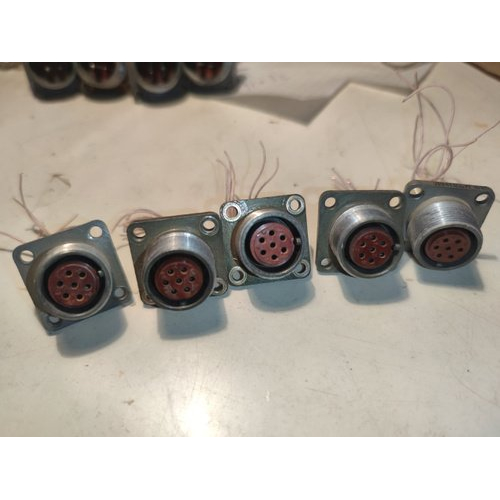

Розетка 2РМТ18Б7Г1В1В производства завода «Элекон» с приёмкой ОТК представляет собой блочную (приборную) негерметичную соединительную часть цилиндрического низкочастотного разъёма серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка оснащена семью извлекаемыми контактами диаметром 1 мм и применяется в составе ответных частей разъёмов данной серии. Поставка осуществляется в заводской упаковке, что подтверждает сохранность изделия при транспортировке и хранении.

Технические характеристики

Основные электрические и эксплуатационные параметры розетки приведены ниже.

• Номинальный ток на контакт — 7 А, суммарный ток на соединитель — до 40 А.
• Рабочее напряжение — до 560 В.
• Степень защиты — IP20 (негерметичное исполнение).
• Диаметр посадочный — 18 мм; габаритные размеры — 27 на 27 на 25 мм.
• Метод сочленения — резьбовой, шаг резьбы M20 на 1, поляризация одношпоночная.
• Сопротивление контакта — не более 5 мОм.
• Сечение подключаемого провода — до 0,5 мм².
• Сопротивление изоляции — не менее 5000 МОм, электрическая прочность — 1850 В.
• Ресурс — 500 соединений-расоединений, наработка — не менее 175 000 часов при температуре 80 °C.
• Срок хранения — до 15 лет.

Материалы и конструкция

Корпус розетки изготовлен из алюминиевого сплава А-22 с оксидированным покрытием серого цвета. Изолятор выполнен из карболита коричневого цвета. Контакты изготовлены из латуни ЛС59-1 с серебряным покрытием (Ag), что обеспечивает стабильное переходное сопротивление и надёжную коммутацию. Розетка выполнена без патрубка и уплотнительной втулки, то есть в негерметичном исполнении, соответствующем степени защиты IP20.

Условия эксплуатации и монтаж

Изделие рассчитано на эксплуатацию в широком диапазоне климатических и механических воздействий. Климатическое исполнение — В2.1. Розетка сохраняет работоспособность при температуре от минус 60 до плюс 100 °C, выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50 g, акустические шумы до 170 дБ и механические удары до 500 g. Монтаж производится на панель: диаметр монтажного отверстия — 3,4 мм, расстояние между отверстиями — 20 мм. Подключение контактов выполняется пайкой. Розетка работоспособна в любом рабочем положении. Приёмка ОТК подтверждает соответствие изделия установленным требованиям.

Комплектация и область применения

Розетка 2РМТ18Б7Г1В1В применяется в приборах и блоках радиоэлектронной аппаратуры, где требуется компактное цилиндрическое соединение с резьбовым сочленением и повышенной стойкостью к механическим нагрузкам. Благодаря широкому температурному диапазону и виброустойчивости изделие востребовано в промышленном оборудовании и специальной технике. Год выпуска партии — 2025. Поставка осуществляется в заводской упаковке производителя «Элекон».
