2РМТ18Б7Г1В1В: надежное решение для приборных соединений

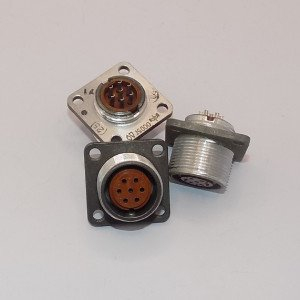

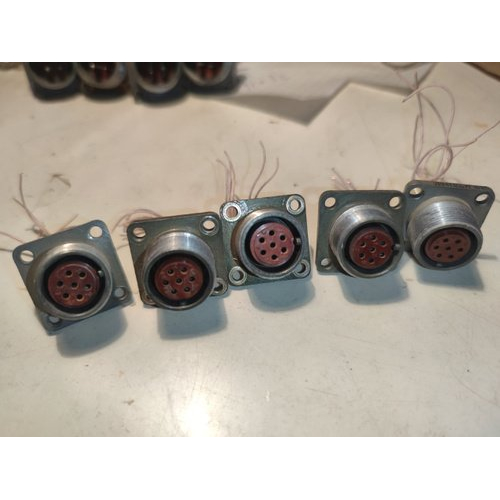

2РМТ18Б7Г1В1В — цилиндрический низкочастотный разъем серии 2РМТ, предназначенный для надежного подключения электрических цепей постоянного и переменного тока. Исполнение представляет собой приборную блочную розетку с семью контактами, рассчитанную на внутренний монтаж в радиоэлектронной, измерительной, промышленной и специальной аппаратуре.

Разъем используется там, где важны стабильность электрического контакта, стойкость к внешним воздействиям и удобство многократного соединения ответных частей. Резьбовая фиксация помогает предотвратить случайное разъединение при вибрациях и механических нагрузках.

Основные характеристики

Технические параметры делают 2РМТ18Б7Г1В1В подходящим для передачи питания и сигналов в цепях с частотой до 3 МГц. Серебряное покрытие контактов способствует низкому переходному сопротивлению, а корпус из металла обеспечивает механическую прочность конструкции.

Конструктивные особенности

Модель 2РМТ18Б7Г1В1В относится к негерметичным тропикоустойчивым соединителям. Она предназначена для установки на приборную панель и не имеет патрубка. Контактная группа рассчитана на объемный монтаж пайкой, а одношпоночная поляризация корпуса исключает неправильное сочленение с ответной частью.

Резьбовой механизм фиксации — ключевая особенность данной серии. В отличие от обычных разъемов с защелкой, он обеспечивает устойчивое соединение при тряске, вибрации, транспортных нагрузках и длительной эксплуатации оборудования.

Устойчивость к нагрузкам

Разъем 2РМТ18Б7Г1В1В рассчитан на эксплуатацию в сложных условиях. По указанным техническим данным, он выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц, механические удары и значительные линейные ускорения. Число циклов сочленения и расчленения составляет не менее 500, минимальная наработка — 1000 часов, а минимальный срок сохраняемости — 15 лет.

Такой запас надежности важен для аппаратуры, которая работает в условиях производственных вибраций, перепадов температуры или регулярного технического обслуживания.

Где применяется 2РМТ18Б7Г1В1В

Разъем может применяться в составе различного оборудования:

• Контрольно-измерительных приборов и испытательных стендов.

• Промышленной автоматики и систем управления.

• Радиоэлектронной аппаратуры.

• Источников питания и распределительных устройств.

• Телекоммуникационных и сигнальных систем.

• Транспортной, авиационной и специальной техники.

• Оборудования, работающего в условиях вибраций и температурных перепадов.

Например, 2РМТ18Б7Г1В1В может использоваться для создания съемного подключения приборного блока к внутреннему жгуту: семь контактов позволяют организовать подачу питания, передачу управляющих сигналов и подключение цепей контроля в одном компактном соединении.

Преимущества модели

2РМТ18Б7Г1В1В объединяет компактность, надежную резьбовую фиксацию и хорошие электрические показатели. Семиконтактная компоновка подходит для типовых многопроводных подключений, а рабочий диапазон температур от −60 °C до +100 °C расширяет возможности использования в оборудовании различного назначения.

При выборе ответной части и подготовке монтажа важно учитывать распайку контактов, сечение подключаемых проводников, соблюдение поляризации и соответствие эксплуатационных условий параметрам конкретного изделия.
