Назначение соединителя

2РМТ18Б7Г1В1В — низкочастотный цилиндрический соединитель типа розетки блочной, входящий в серию 2РМТ, разработанную по техническим условиям ГЕ0.364.126ТУ. Изделие выпускается производителем Лтава и поставляется с приёмкой «5», то есть проходит входной контроль по ВП/ПЗ. Такая приёмка подтверждает, что разъём допущен к применению в аппаратуре, к которой предъявляются повышенные требования по надёжности и стойкости к внешним воздействиям.

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Его применяют в промышленной, транспортной и военной аппаратуре, где важны вибро- и ударопрочность, а также стабильность контакта при механических нагрузках.

Конструкция и установка

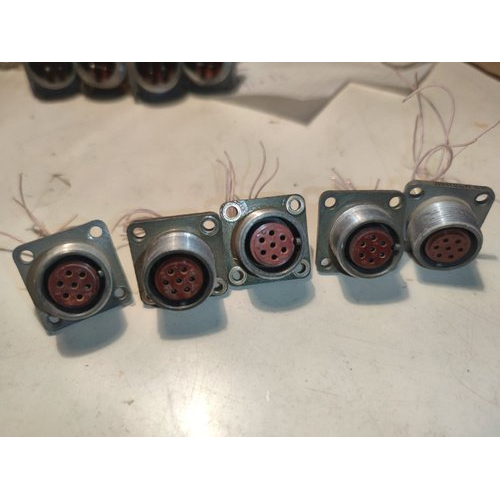

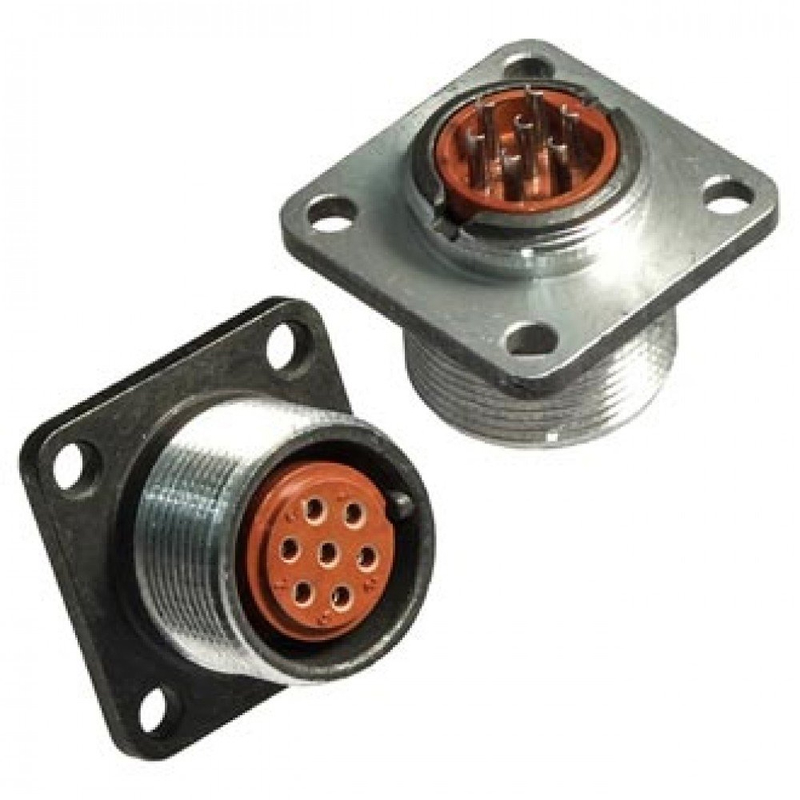

Разъём выполнен как розетка блочная приборного типа. Корпус изготовлен из алюминиевого сплава А-22, имеет оксидированное покрытие и серый цвет. Изолятор выполнен из карболита коричневого цвета. Конструкция предусматривает резьбовое сочленение с ответной вилкой 2РМТ18Б7Г1В1В или аналогичной, что обеспечивает надёжный контакт даже при высоких механических нагрузках.

Габаритные размеры составляют около 27 на 27 на 25 мм. Монтаж производится на панель по двум монтажным отверстиям с шагом 20 мм и диаметром отверстия около 3,4 мм. Электрический монтаж выполняется пайкой на провода.

Электрические и механические характеристики

• Количество контактов: 7.
• Диаметр каждого контакта: 1 мм.
• Тип контактов: гнезда, контакт извлекаемый.
• Материал контактов: латунь ЛС59-1 с серебряным покрытием (Ag).
• Максимальный ток на один контакт: порядка 7 А.
• Суммарный ток на разъём: до примерно 40 А.
• Максимальное рабочее напряжение: до 560 В.
• Сопротивление контакта: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: около 1850 В.
• Ресурс: не менее 500 циклов сочленения-расчленения.
• Срок хранения: до 15 лет.

Условия эксплуатации

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Исполнение «В2.1» (веклиматическое) допускает работу при влажности до 98 процентов при температуре плюс 25 градусов Цельсия и при атмосферном давлении от вакуума до порядка 50 кПа.

Соединитель устойчив к вибрации с частотами до 5 кГц и ускорениями до 49–50 g, к акустическому воздействию с уровнем звукового давления до 170 дБ, к многократным ударам до 100 g, а также к одиночным ударам до примерно 500 g.

Применение и комплектация

Разъём применяется в составе блочной приборной аппаратуры: он устанавливается на панель блока или прибора и служит для подключения жгутов и кабельных сборок. За счёт извлекаемых гнездовых контактов и паяного монтажа обеспечивается ремонтопригодность и возможность замены отдельных контактов.

Поставляется как отдельное изделие — розетка блочная 2РМТ18Б7Г1В1В с приёмкой «5». Год выпуска — 2021. Ответная часть — соответствующая вилка 2РМТ18Б7Г1В1В или аналогичная, сочленяемая по резьбе.
