Назначение и область применения

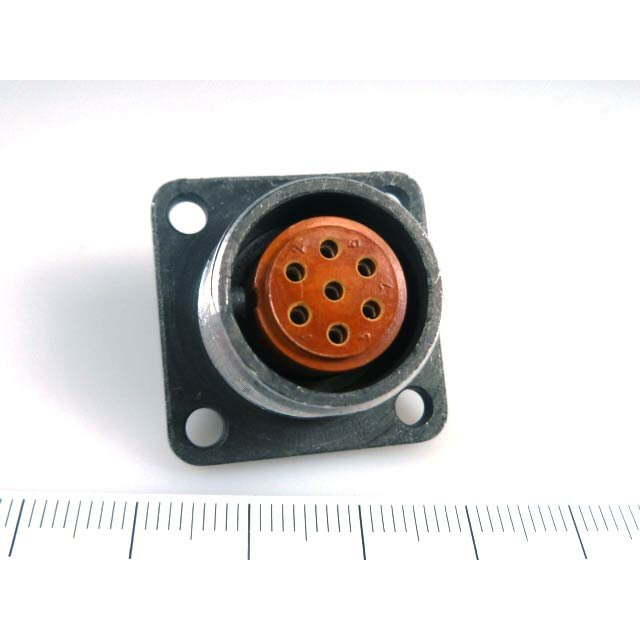

2РМТ18Б7Г1В1В — низкочастотный цилиндрический разъём (розетка) российского производства от предприятия «Элекон», изготовленный по техническим условиям ГЕ0.364.126ТУ и относящийся к серии 2РМТ. Соединитель предназначен для многократного соединения и разъединения в электрических цепях постоянного и переменного тока промышленной частоты.

На практике разъём применяется в промышленной аппаратуре, электронных блоках, пультах управления, щитовом оборудовании и других низкочастотных устройствах, где требуется надёжная коммутация кабеля с панелью или платой. Изделие относится к негерметичным соединителям: без дополнительной защиты оно не рассчитано на эксплуатацию в герметичных объёмах и в средах с сильным загрязнением или повышенной влажностью.

Конструкция и исполнение

По конструктивному типу это розетка блочного исполнения. Корпус изготовлен из карболита, а лицевая панель и крепёжные элементы — металлические. Такое сочетание обеспечивает механическую прочность корпуса и стойкость ответной части к многократным сочленениям.

Монтаж розетки производится на панели или плате. Подключение кабеля выполняется пайкой либо винтовым зажимом — конкретный способ зависит от модификации и сопроводительной документации. Корпус и гайка позволяют ввинчивать разъём в резьбу M20×1, что упрощает фиксацию в панели и обеспечивает устойчивое положение при вибрационных нагрузках.

Основные технические параметры

• Количество контактов — 7 штук, контакты низкочастотные, прямые, рассчитаны на постоянный и переменный ток.
• Рабочее напряжение — порядка 560 В постоянного или переменного тока при частоте до сотен герц.
• Максимальное (испытательное, пробойное) напряжение — около 700 В, что задаёт запас по электрической изоляции.
• Сопротивление контакта — не более 0,005 Ом, что обеспечивает низкие потери и стабильный электрический контакт.
• Типовой габарит корпуса — около 27 на 27 на 25 мм.
• Масса единицы изделия — порядка 13 граммов.

Ресурс и условия эксплуатации

Разъём рассчитан на многократные соединения и расчленения — несколько сотен циклов. Минимальная наработка составляет порядка 1000 часов, а срок сохраняемости в складских условиях достигает нескольких лет. Это делает изделие пригодным для аппаратуры, которая подвергается периодическому обслуживанию и замене кабельных сборок.

Для правильного подключения необходимо учитывать назначение отдельных контактов (цепь «земля», питание, сигнальные линии) в соответствии с типовыми техническими условиями на серию 2РМТ. При монтаже важно обеспечить надёжную затяжку резьбового соединения M20×1 и не допускать механических перегрузок на кабельную часть.

Комплектация и особенности заказа

Поставляется как отдельная розетка блочного исполнения без ответной части и без кабельного ввода, если иное не указано в документации на конкретную модификацию. Артикул изделия — 80243. Категория товара — 2РМТ18.

Перед заказом рекомендуется сверить исполнение контактов, способ подключения и допустимые токовые нагрузки с техническими условиями ГЕ0.364.126ТУ, поскольку серия 2РМТ включает несколько модификаций с отличающимися присоединительными размерами.
