Назначение разъёма 2РМТ18Б7Г1В1В

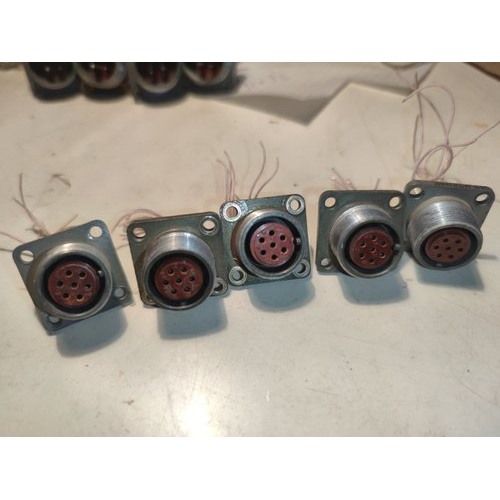

2РМТ18Б7Г1В1В — это блочная розетка цилиндрического низкочастотного разъёма, выпускаемая АО «Завод Элекон». Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в составе приборов, блоков и устройств, где требуется надёжное электрическое сочленение при повышенных механических и климатических нагрузках. Категория товара — 2РМТ18, артикул — 50232.

Розетка относится к блочному типу монтажа и устанавливается непосредственно на панель прибора. Резьбовой метод сочленения обеспечивает плотное и стабильное соединение ответных частей, что важно для стационарной и подвижной аппаратуры.

Конструктивные особенности и материалы

Разъём имеет условный размер корпуса 18 и оснащён 7 контактами диаметром 1 мм. Контакты изготовлены из латуни марки ЛС59-1 и покрыты серебром (Ag), что снижает переходное сопротивление и повышает коррозионную стойкость.

• Корпус выполнен из алюминиевого сплава А-22 с оксидированием серого цвета.
• Изолятор изготовлен из карболита коричневого цвета.
• Механический монтаж — на панель с установочными отверстиями диаметром 3,4 мм и расстоянием между ними 20 мм.
• Электрический монтаж — пайка.
• Метод сочленения — резьбовой, шаг резьбы M20 на 1.
• Габаритные размеры составляют 27 на 27 на 25 мм, масса — 13,5 г.

Электрические параметры

Рабочее напряжение разъёма достигает 560 В. Допустимый ток на один контакт — до 7 А, а суммарно на разъём — до 40 А. Электрическая прочность изоляции составляет 1850 В, сопротивление контактов — не более 5 мОм, сопротивление изоляции — 5000 МОм. Такие показатели обеспечивают стабильную работу цепей питания и сигнальных линий в широком спектре задач.

Низкое сопротивление контактов и высокое сопротивление изоляции позволяют использовать розетку в измерительных и ответственных цепях, где важна точность передачи сигнала.

Условия эксплуатации и надёжность

Разъём рассчитан на рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия. Относительная влажность — до 98 процентов при плюс 25 градусах Цельсия. Атмосферное давление — от 10 в минус пятой степени до 300 кПа. Климатическое исполнение — В2.1.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50 g, акустические шумы до 170 dB при 200 g, многократные удары 100 g и однократные удары 500 g. Ресурс составляет 500 соединений-расчленений, срок хранения — до 15 лет. Год выпуска, указанный в характеристиках, — 2017.

Применение

Блочная розетка 2РМТ18Б7Г1В1В применяется в приборах и блоках, работающих в жёстких условиях: при вибрациях, ударах, перепадах давления и температуры. Она востребована в промышленной, измерительной и специальной аппаратуре, где необходимы панельный монтаж, пайка проводников и резьбовое сочленение с ответной частью.
